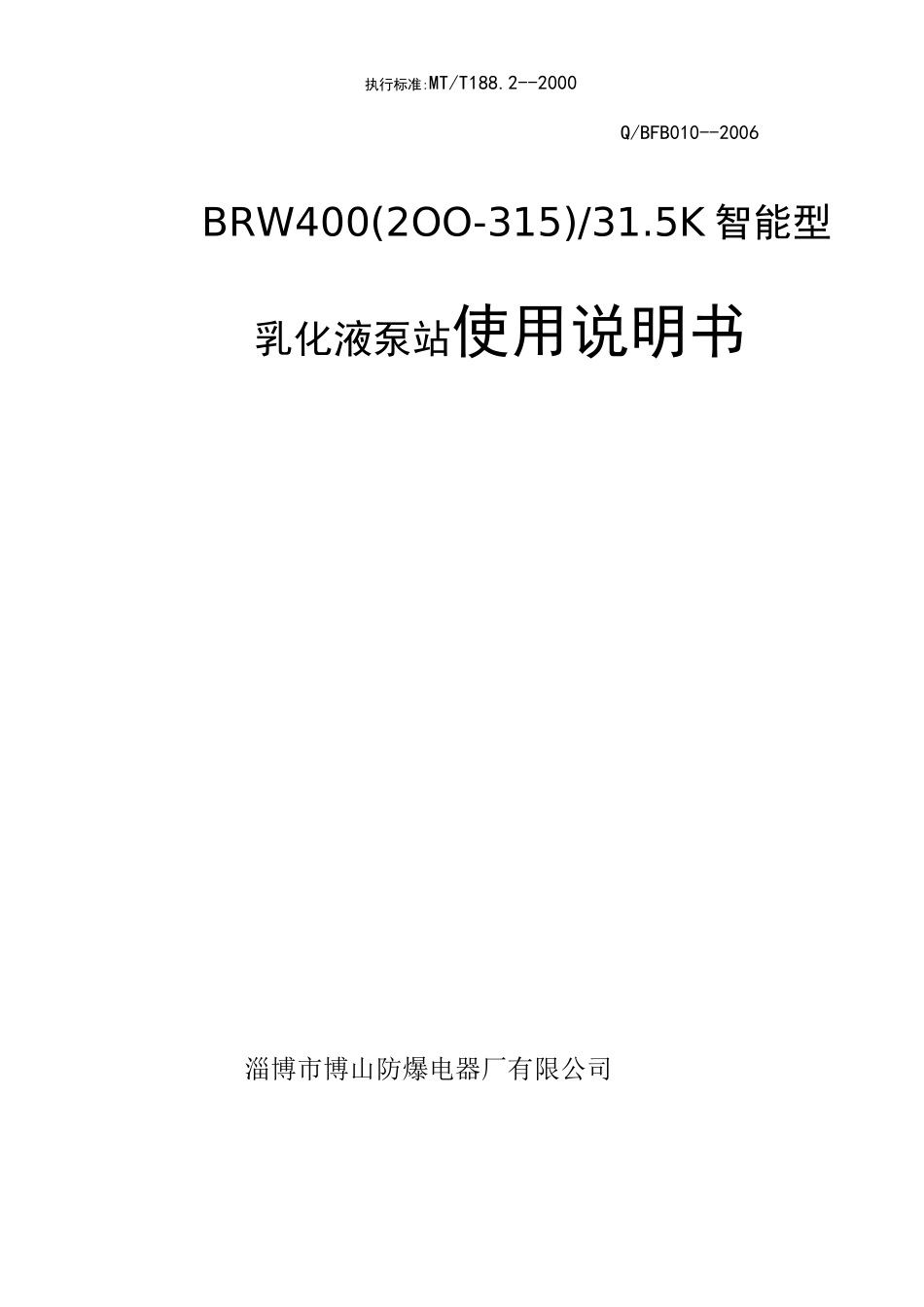

执行标准:MT/T188.2--2000Q/BFB010--2006BRW400(2OO-315)/31.5K 智能型乳化液泵站使用说明书淄博市博山防爆电器厂有限公司、使用须知a) 不允许用隔爆磁力起动器做变频调速控制装置的前级电源,否则其中的保护器会误动作!b) 变频调速控制装置、泵组、液箱必须可靠接地,否则会引起安全事故或设备误动作!c) 电动机绝缘应在 50MQ 以上。严禁带电拆装和检修设备!d) 安装或拆卸电控线路时应按控制装置后接线腔内的铭牌操作!e) 严禁用兆欧表测量变频器绝缘电阻!f)变频控制装置真空散热器端严禁低于水平线以下,否则会因散热故障烧毁变频器。g) 泵站液箱、泵组应水平安装,液箱与水平面的安装斜度不应超过 15 度.h) 曲轴箱的油位应在观察窗红线以上,绿线以下。i)电机的转向应与转向箭头指示方向相同,否则应调整换向开关方向或使用变频移相功能确保电机运转方向正确!j)检修泵组时应首先将运行的另一台泵组改用工频控制并将检修泵组的控制开关锁定。k) 严禁在泵组运行过程中操作“停止/工频/变频”选择开关!l)浓度检测器、进水过滤器、卸载高压过滤器、磁过滤器、板式过滤器等应定时进行清洗,否则影响设备正常工作。m) 当环境温度低于 0°C 而不用泵时,必须放净所有液压空间的液体,以防冻裂液压元件或液压管路。n) 自动配液用水应保证硬度不高于 260mg/L,悬浮物较少。否则会影响自动配比乳化效果。o) 乳化油建议使用高品质、性能稳定产品,如福斯、煤科院、或新康恒等品牌。不能有较大的浮藻或高粘度的析出物。结构组成矿用智能型乳化液泵站 200、315、400 三种规格,组成部分是相同的。分为标准型结构和潞安型结构两种。1、标准型分别由四部分组成,分别是 1、矿用隔爆兼本质安全型变频调速控制装置(以下简称“变频装置”泵站流量不同而规格不同),2、自动配油箱(以下简称“油箱”标准尺寸),3、自动配液箱(以下简称“液箱”泵站流量不同而容积不同),4、乳化液泵组构成。变频装置由 2 个独立隔爆箱组合而成。右箱即是整个装置的总电源箱,又是控制系统工频旁路的控制箱,同时也是整个系统的控制核心部分。箱内装有电源隔离开关,可编程控制器及相关模块,工频回路真空接触器,三相变压器、控制变压器,电压、电流互感器,电度表,彩色显示屏。显示屏中显智能型乳化液泵站(标准型)「示当前泵站的所有监控数据及运行状态。油箱内预先盛放乳化油以便系统完成自动配液功能。内装油位传感器 1 只,泵室内安装“...
