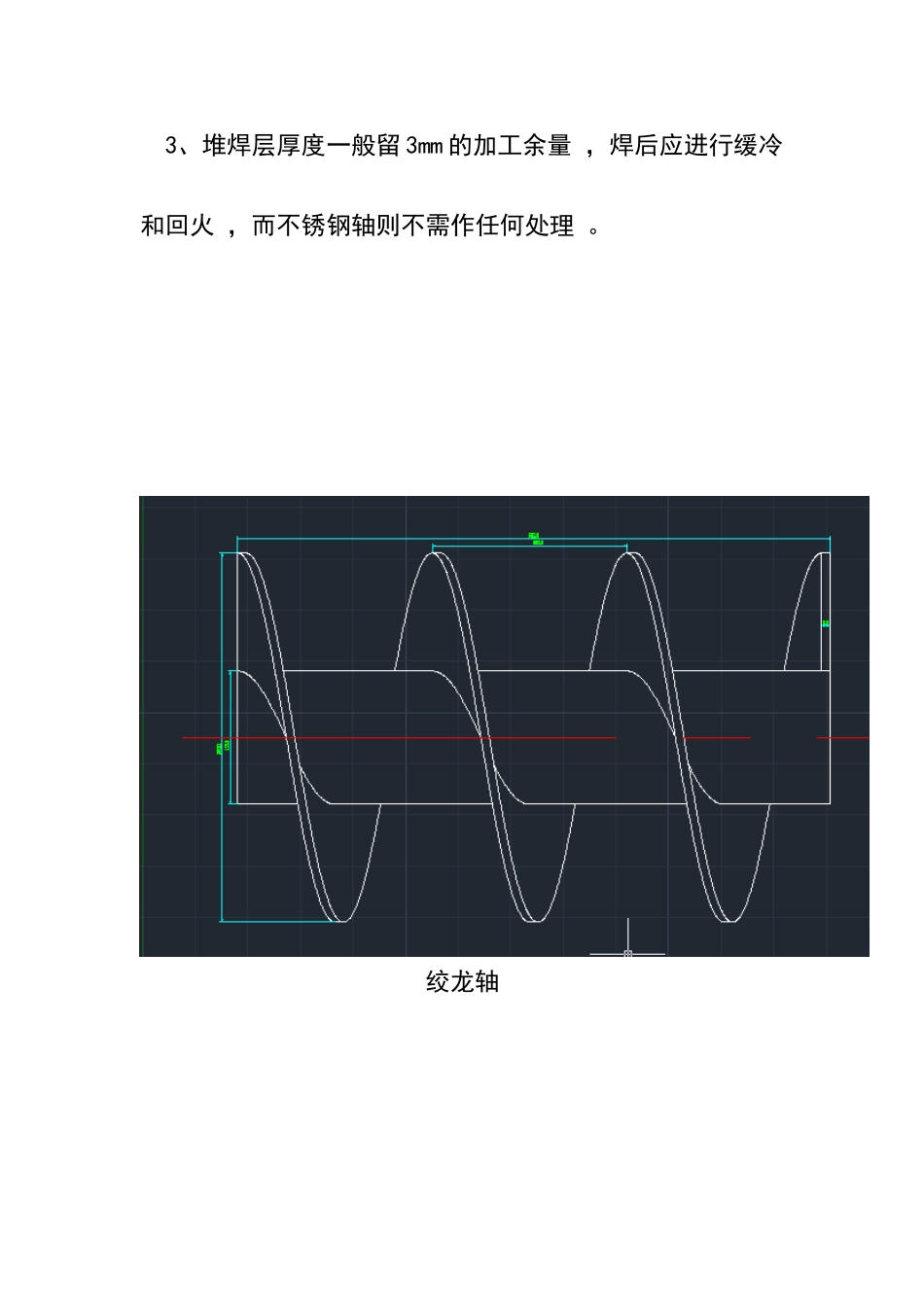

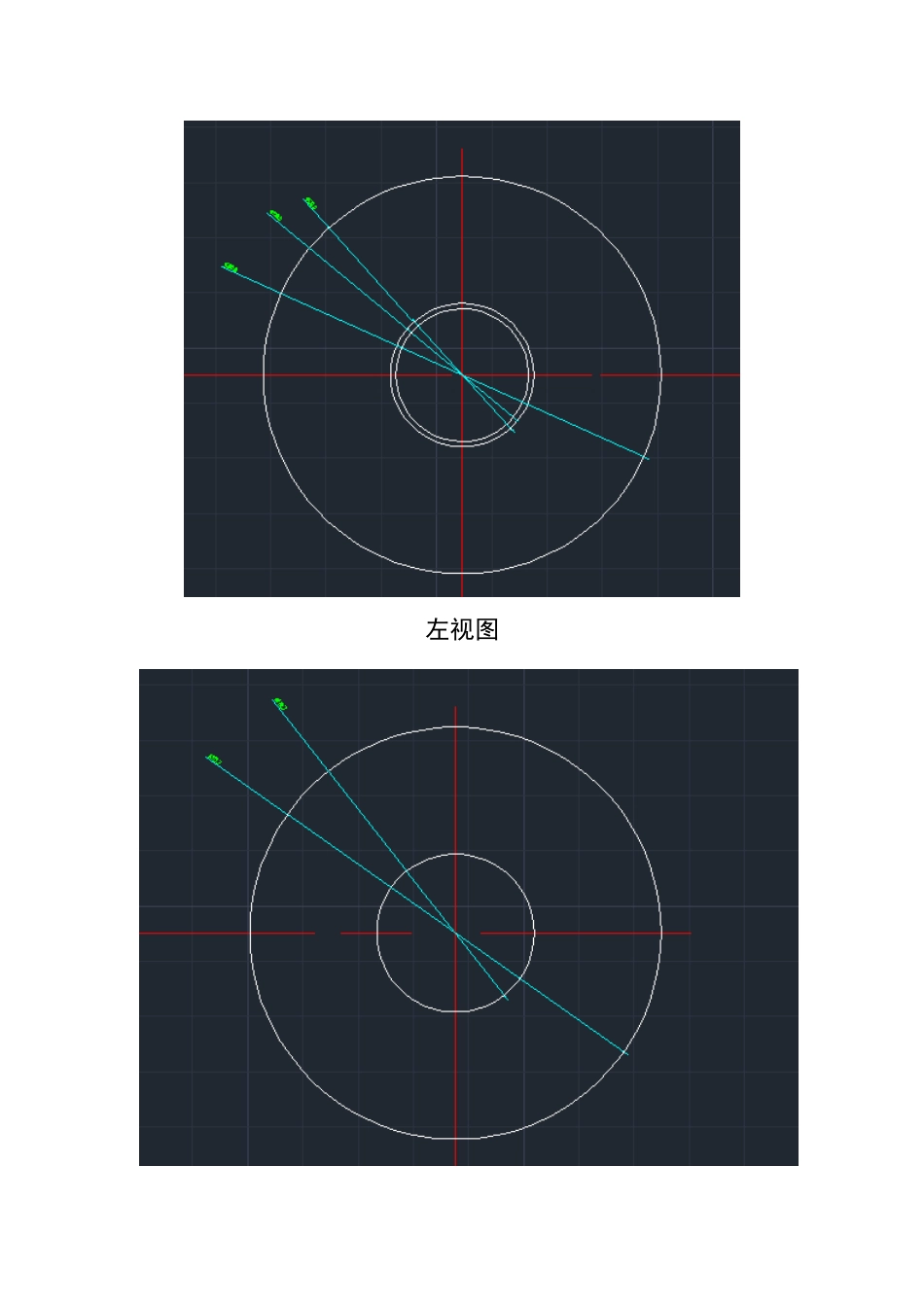

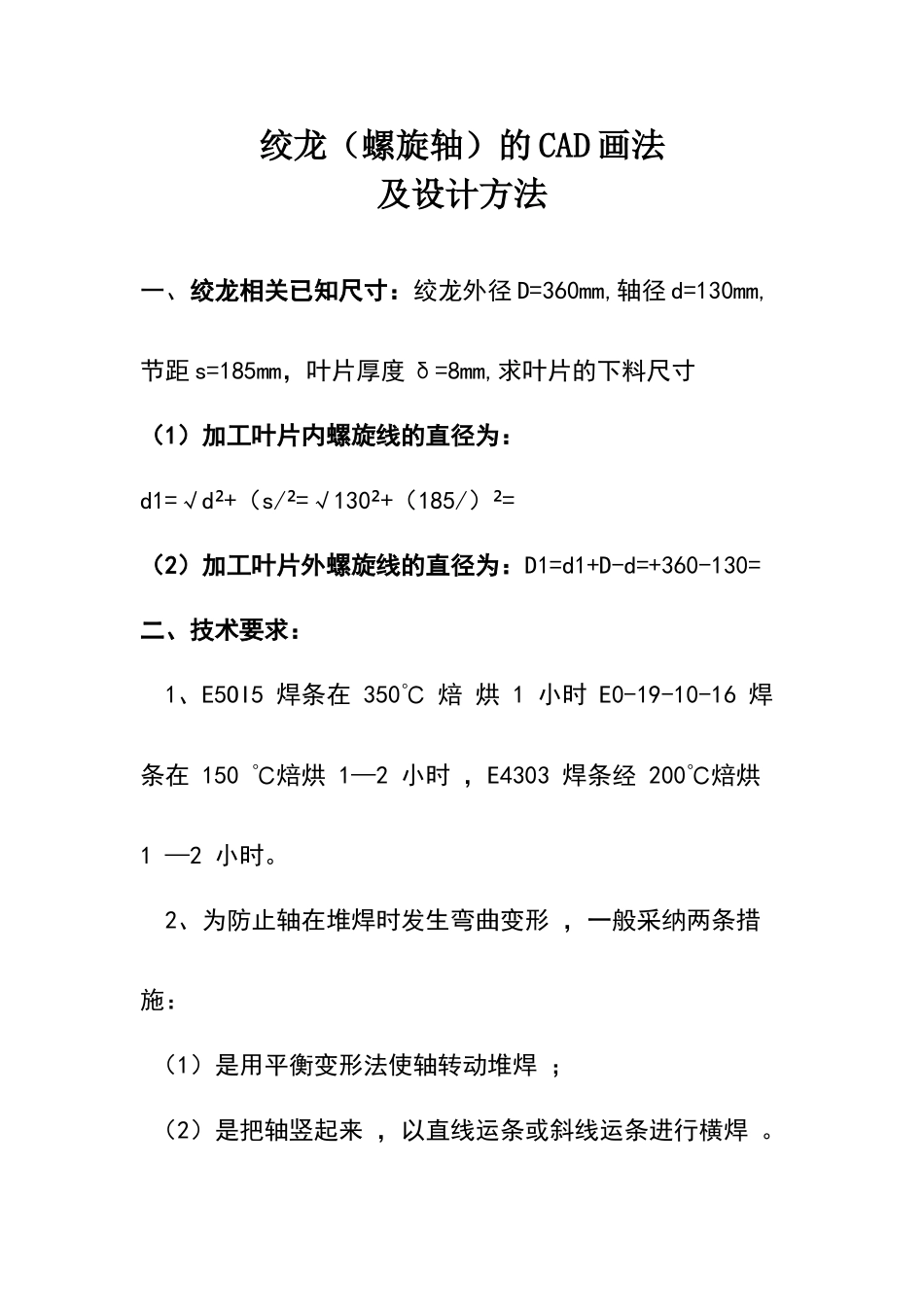

绞龙(螺旋轴)的 CAD 画法及设计方法一、绞龙相关已知尺寸:绞龙外径 D=360mm,轴径 d=130mm,节距 s=185mm,叶片厚度 δ=8mm,求叶片的下料尺寸(1)加工叶片内螺旋线的直径为:d1=√d +² (s/ =√130 +²² (185/)²=(2)加工叶片外螺旋线的直径为:D1=d1+D-d=+360-130=二、技术要求: 1、E5OI5 焊条在 350℃ 焙 烘 1 小时 E0-19-10-16 焊条在 150 ℃焙烘 1—2 小时 ,E4303 焊条经 200℃焙烘 1 —2 小时。 2、为防止轴在堆焊时发生弯曲变形 ,一般采纳两条措施: (1)是用平衡变形法使轴转动堆焊 ; (2)是把轴竖起来 ,以直线运条或斜线运条进行横焊 。 3、堆焊层厚度一般留 3mm 的加工余量 ,焊后应进行缓冷和回火 ,而不锈钢轴则不需作任何处理 。绞龙轴左视图下料尺寸图装配图
