螺栓强度计算

螺栓强度计算_第1页
1/44

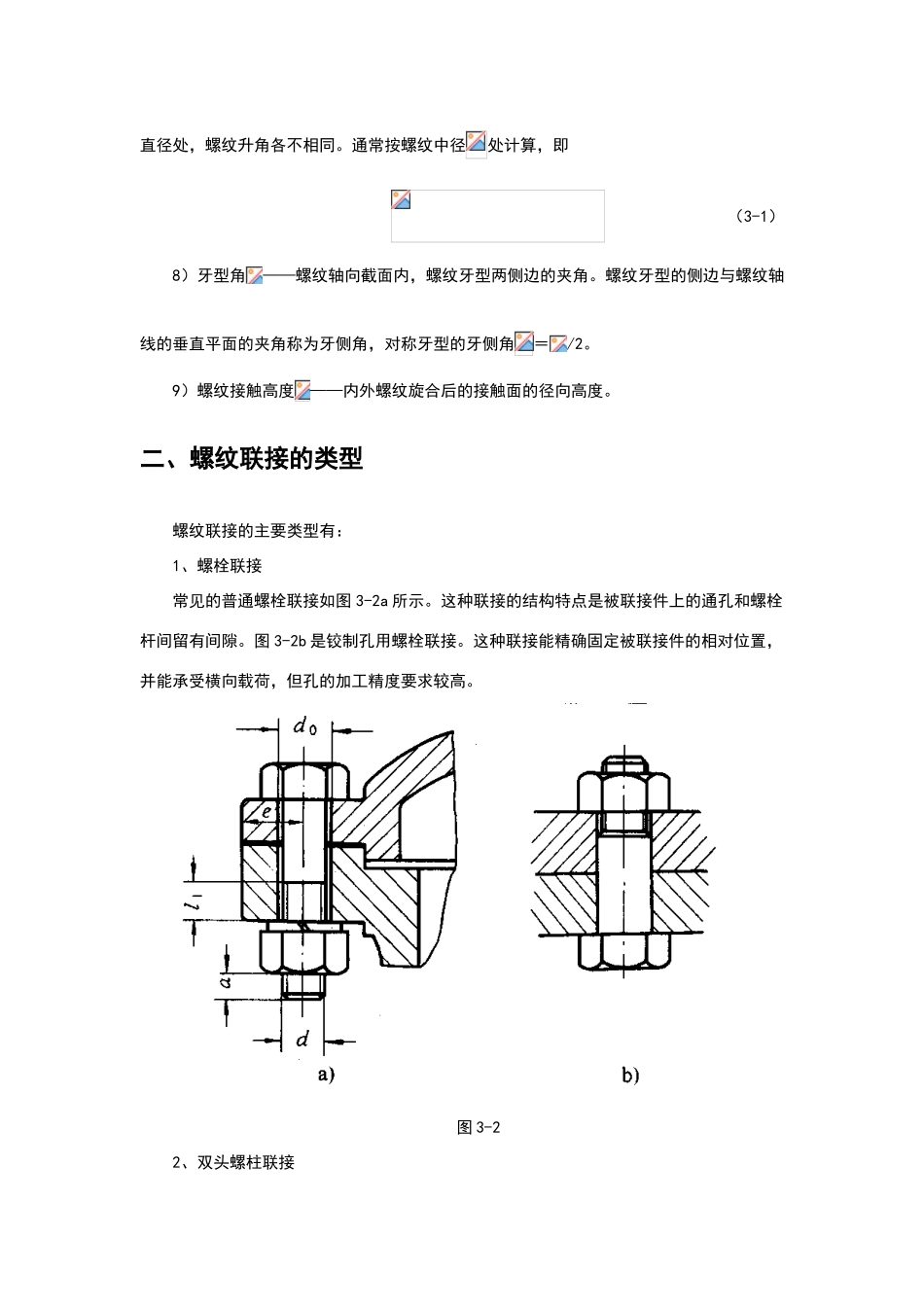

螺栓强度计算_第2页
2/44

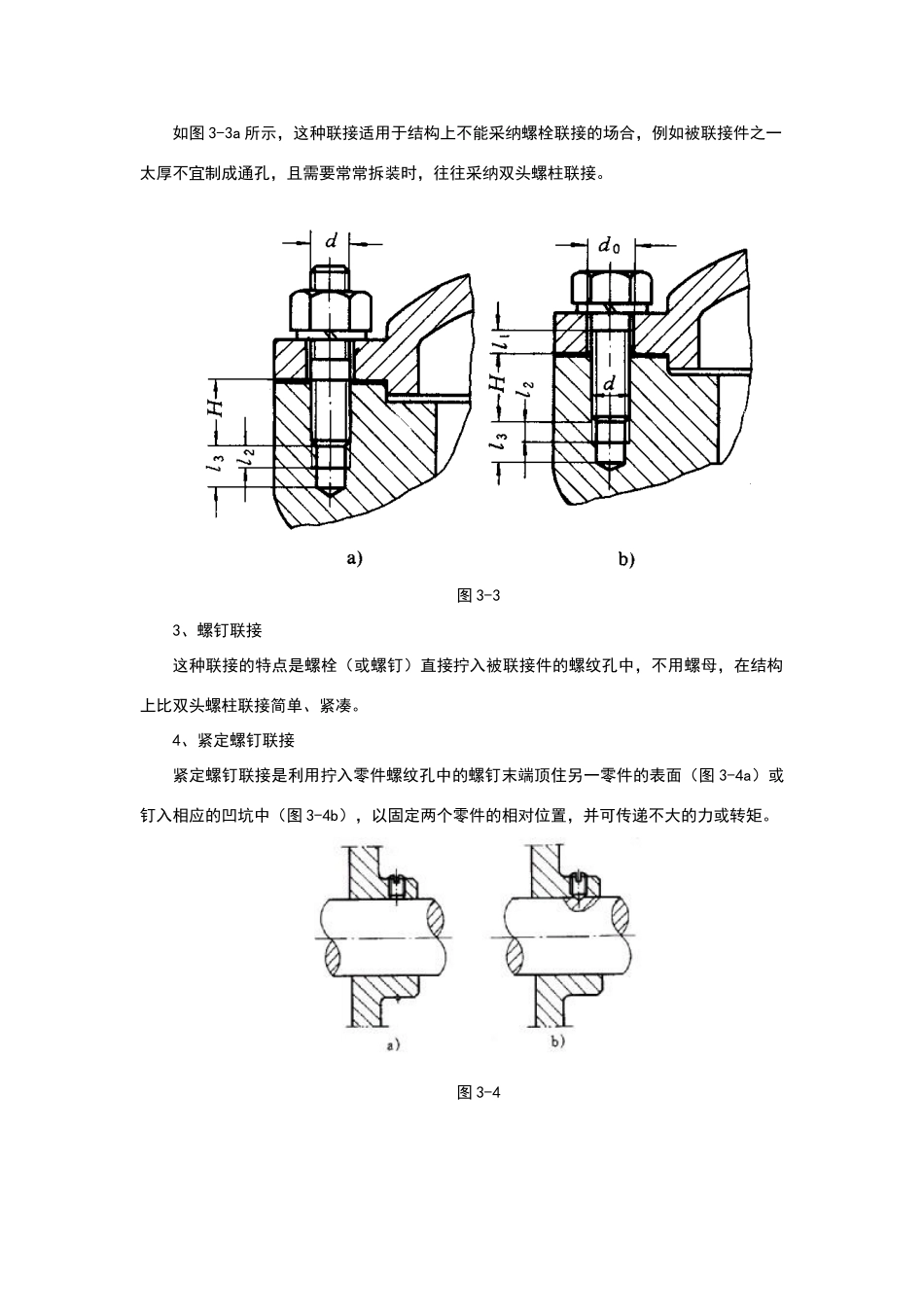

螺栓强度计算_第3页
3/44
第三章 螺纹联接(含螺旋传动)3-1 基础知识一、螺纹的主要参数现以圆柱普通螺纹的外螺纹为例说明螺纹的主要几何参数,见图 3-1,主要有:1)大径——螺纹的最大直径,即与螺纹牙顶重合的假想圆柱面的直径,在标准中定为公称直径。2)小径——螺纹的最小直径,即与螺纹牙底相重合的假想圆柱面的直径,在强度计算中常作为螺杆危险截面的计算直径。3)中径——通过螺纹轴向界面内牙型上的沟槽和突起宽度相等处的假想圆柱面的直径,近似等于螺纹的平均直径,≈。中径是确定螺纹几何参数和配合性质的直径。4)线数——螺纹的螺旋线数目。常用的联接螺纹要求自锁性,故多用单线螺纹;传动螺纹要求传动效率高,故多用双线或三线螺纹。为了便于制造,一般用线数≤4。5)螺距——螺纹相邻两个牙型上对应点间的轴向距离。6)导程——螺纹上任一点沿同一条螺旋线转一周所移动的轴向距离。单线螺纹=,多线螺纹=。7)螺纹升角——螺旋线的切线与垂直于螺纹轴线的平面间的夹角。在螺纹的不同图 3-1直径处,螺纹升角各不相同。通常按螺纹中径处计算,即 (3-1)8)牙型角——螺纹轴向截面内,螺纹牙型两侧边的夹角。螺纹牙型的侧边与螺纹轴线的垂直平面的夹角称为牙侧角,对称牙型的牙侧角=/2。9)螺纹接触高度——内外螺纹旋合后的接触面的径向高度。二、螺纹联接的类型螺纹联接的主要类型有:1、螺栓联接常见的普通螺栓联接如图 3-2a 所示。这种联接的结构特点是被联接件上的通孔和螺栓杆间留有间隙。图 3-2b 是铰制孔用螺栓联接。这种联接能精确固定被联接件的相对位置,并能承受横向载荷,但孔的加工精度要求较高。图 3-2 2、双头螺柱联接如图 3-3a 所示,这种联接适用于结构上不能采纳螺栓联接的场合,例如被联接件之一太厚不宜制成通孔,且需要常常拆装时,往往采纳双头螺柱联接。图 3-33、螺钉联接这种联接的特点是螺栓(或螺钉)直接拧入被联接件的螺纹孔中,不用螺母,在结构上比双头螺柱联接简单、紧凑。4、紧定螺钉联接紧定螺钉联接是利用拧入零件螺纹孔中的螺钉末端顶住另一零件的表面(图 3-4a)或钉入相应的凹坑中(图 3-4b),以固定两个零件的相对位置,并可传递不大的力或转矩。图 3-4三、标准螺纹联接件螺纹联接件的类型很多,在机械制造中常见的螺纹联接件有螺栓、双头螺柱、螺钉、螺母和垫圈等。这类零件的结构型式和尺寸都已标准化,设计时可以根据有关标准选用。四、螺纹联接的预紧和防松1、螺纹联接的预紧在有用...
