设备维修手册

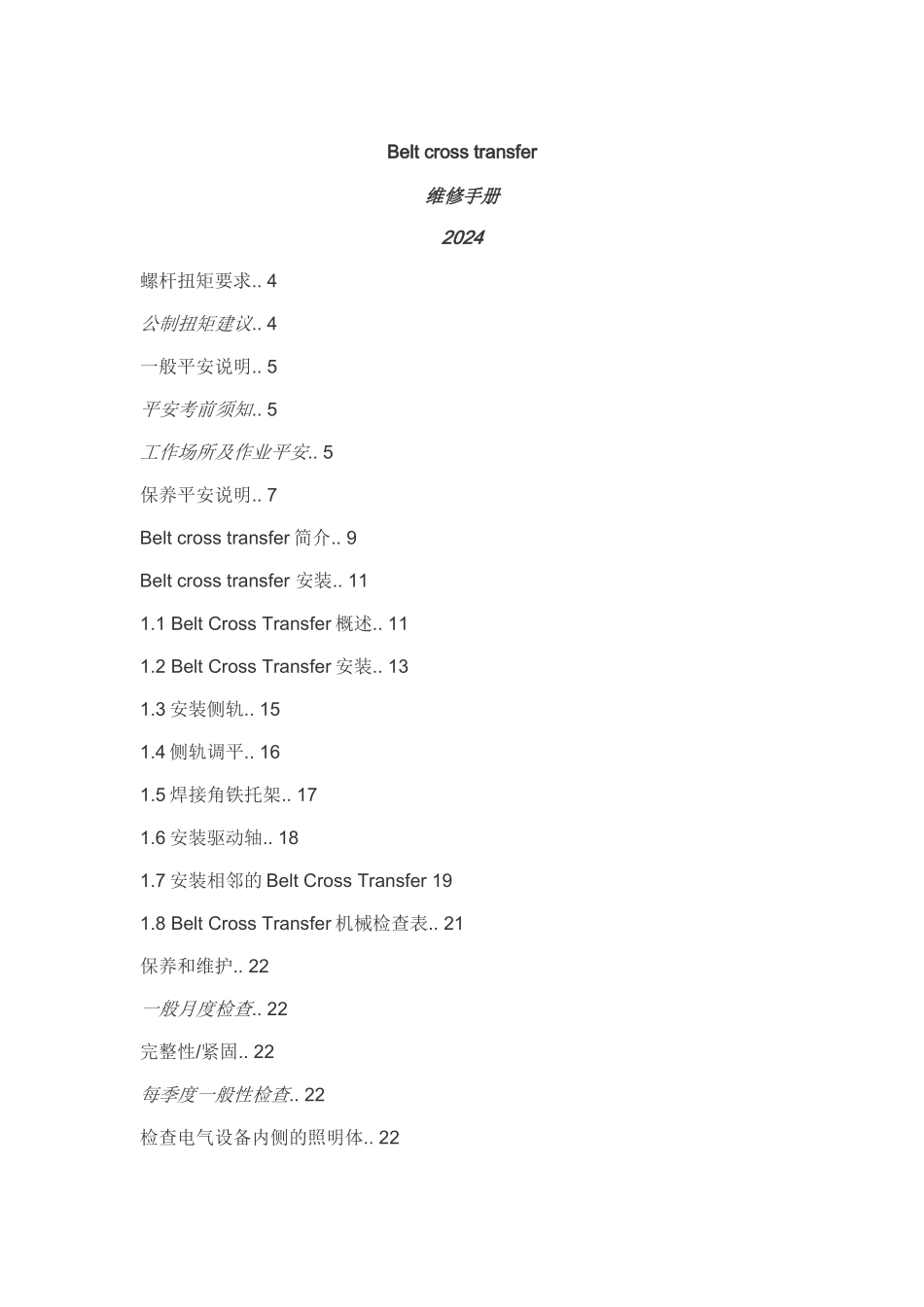

设备维修手册_第1页
1/44

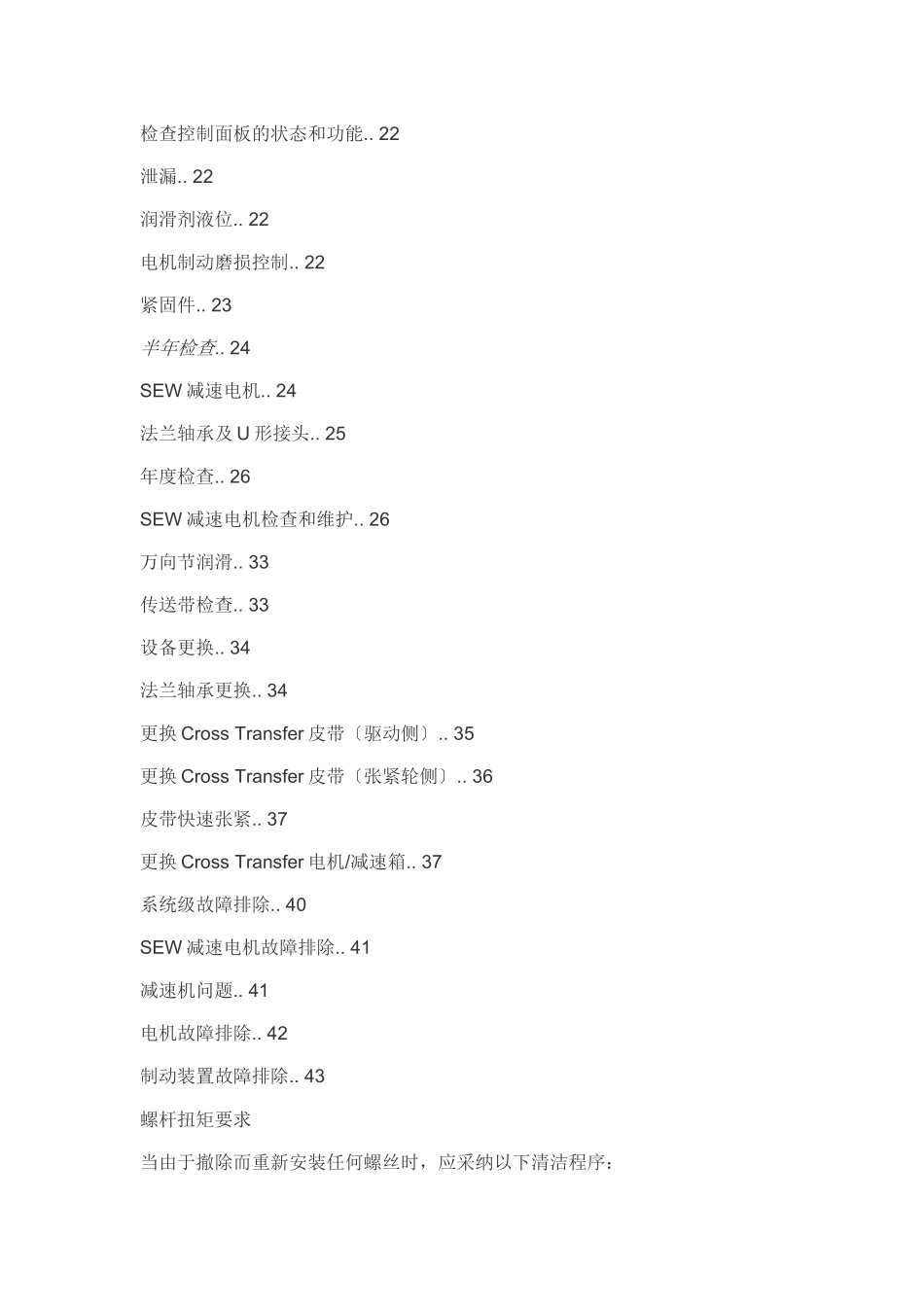

设备维修手册_第2页
2/44
设备维修手册_第3页
3/44
Belt cross transfer维修手册2024螺杆扭矩要求.. 4公制扭矩建议.. 4一般平安说明.. 5平安考前须知.. 5工作场所及作业平安.. 5保养平安说明.. 7Belt cross transfer 简介.. 9Belt cross transfer 安装.. 111.1 Belt Cross Transfer 概述.. 111.2 Belt Cross Transfer 安装.. 131.3 安装侧轨.. 151.4 侧轨调平.. 161.5 焊接角铁托架.. 171.6 安装驱动轴.. 181.7 安装相邻的 Belt Cross Transfer 191.8 Belt Cross Transfer 机械检查表.. 21保养和维护.. 22一般月度检查.. 22完整性/紧固.. 22每季度一般性检查.. 22检查电气设备内侧的照明体.. 22检查控制面板的状态和功能.. 22泄漏.. 22润滑剂液位.. 22电机制动磨损控制.. 22紧固件.. 23半年检查.. 24SEW 减速电机.. 24法兰轴承及 U 形接头.. 25年度检查.. 26SEW 减速电机检查和维护.. 26万向节润滑.. 33传送带检查.. 33设备更换.. 34法兰轴承更换.. 34更换 Cross Transfer 皮带〔驱动侧〕.. 35更换 Cross Transfer 皮带〔张紧轮侧〕.. 36皮带快速张紧.. 37更换 Cross Transfer 电机/减速箱.. 37系统级故障排除.. 40SEW 减速电机故障排除.. 41减速机问题.. 41电机故障排除.. 42制动装置故障排除.. 43螺杆扭矩要求当由于撤除而重新安装任何螺丝时,应采纳以下清洁程序:采纳尺寸适宜的攻丝从内丝孔中将旧螺纹上的粘附物去掉,然后用工厂压缩空气吹洁净。用钢丝刷将外丝螺纹清理洁净。公制扭矩建议 所建议的紧固力矩要求螺栓尺寸等级等级定位螺丝凹头螺钉/六角螺钉101272026301740506035808711060140215270125350N/A525250685N/A9254201185 一般平安说明 本节目的在于为操作和保养人员提供实际的平安操作建议。平安考前须知 负责运行 Cross Transfer 系统的人要完成以下操作:l 所有能源上锁/挂牌〔电、气和水〕l 取出静止在该设备中的所有车身工件l 其他与 Cross Transfer 交互的相关设备的所有能源上锁/挂牌〔电、气和水〕l 维护完成后,重新接通所有能源供给,检查工作循环是否按正确顺序进行人员平安建议眼睛防护减少损害最简单的方法之一就是佩戴适宜的护目镜。要求操作人员必须佩戴带侧护板的平安眼镜或全面罩以保护眼睛。平安着装当宽松衣服被机械的活动部件缠住时就会发生一系列事故。领带、围巾和宽松下垂的衣服特别危险。在活动机械周围不能佩戴首饰,例如:手表、耳环、项链等。长发...
