设计线路导入奥维互动地图操作说明

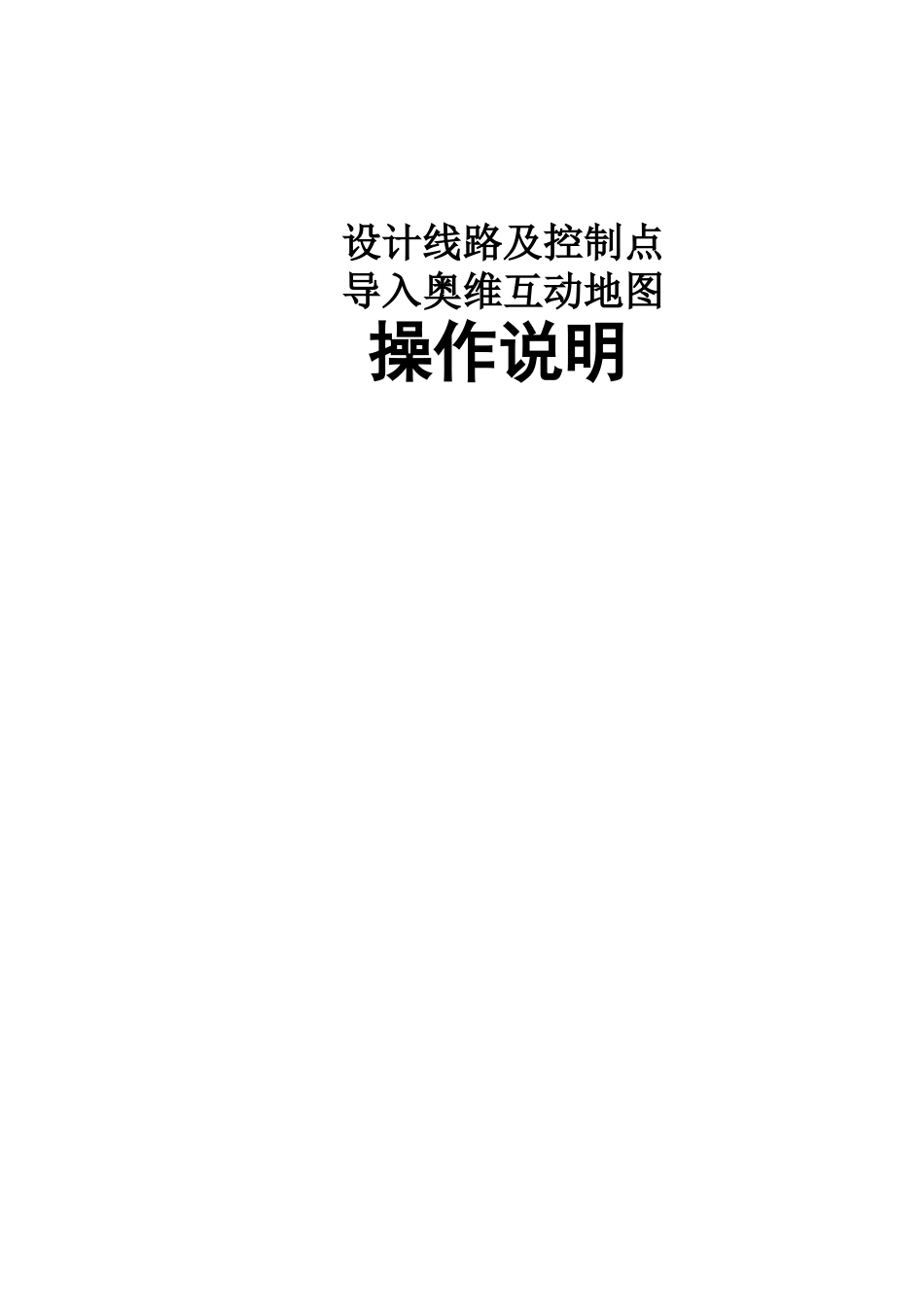

设计线路导入奥维互动地图操作说明_第1页
1/4

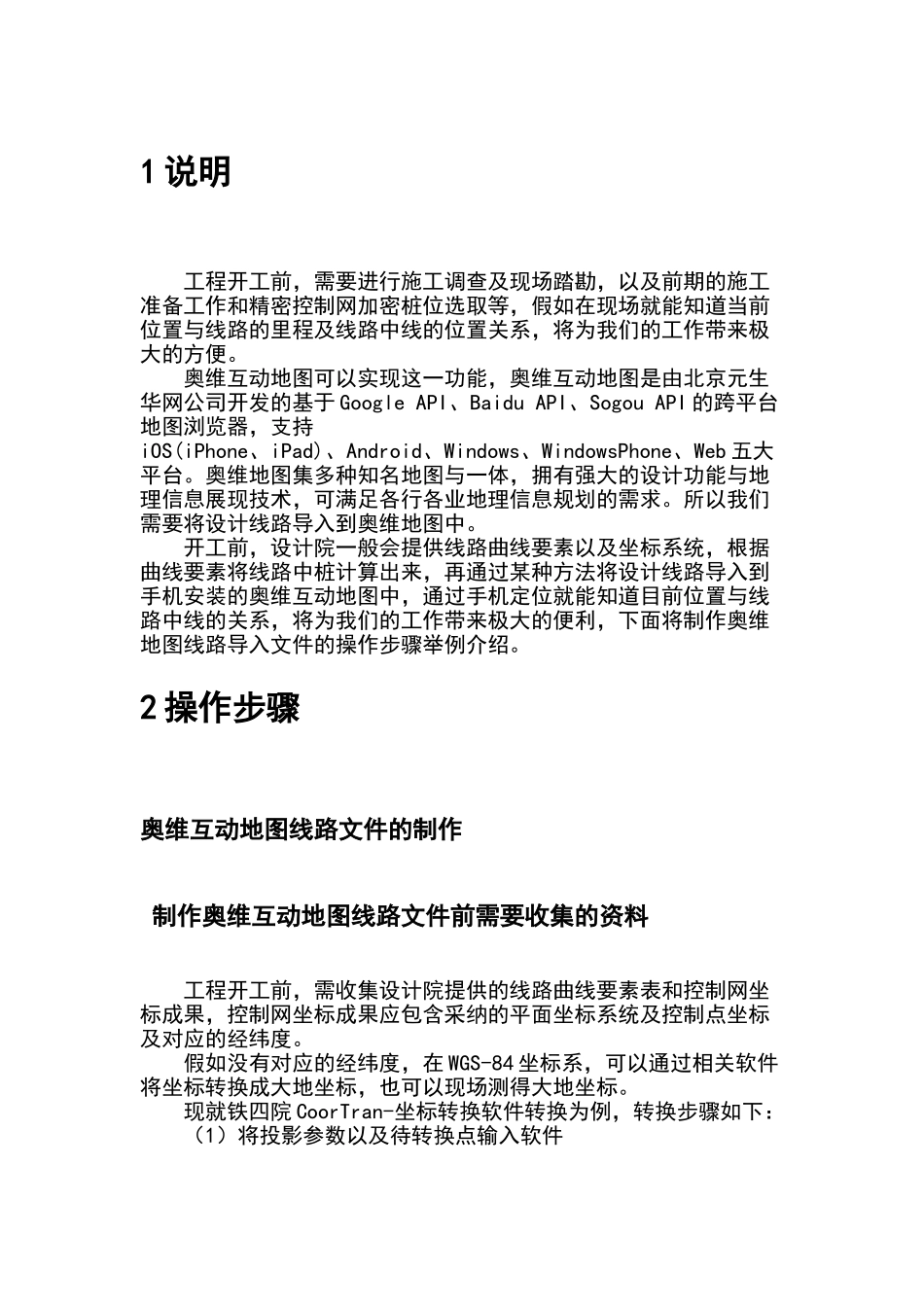

设计线路导入奥维互动地图操作说明_第2页
2/4

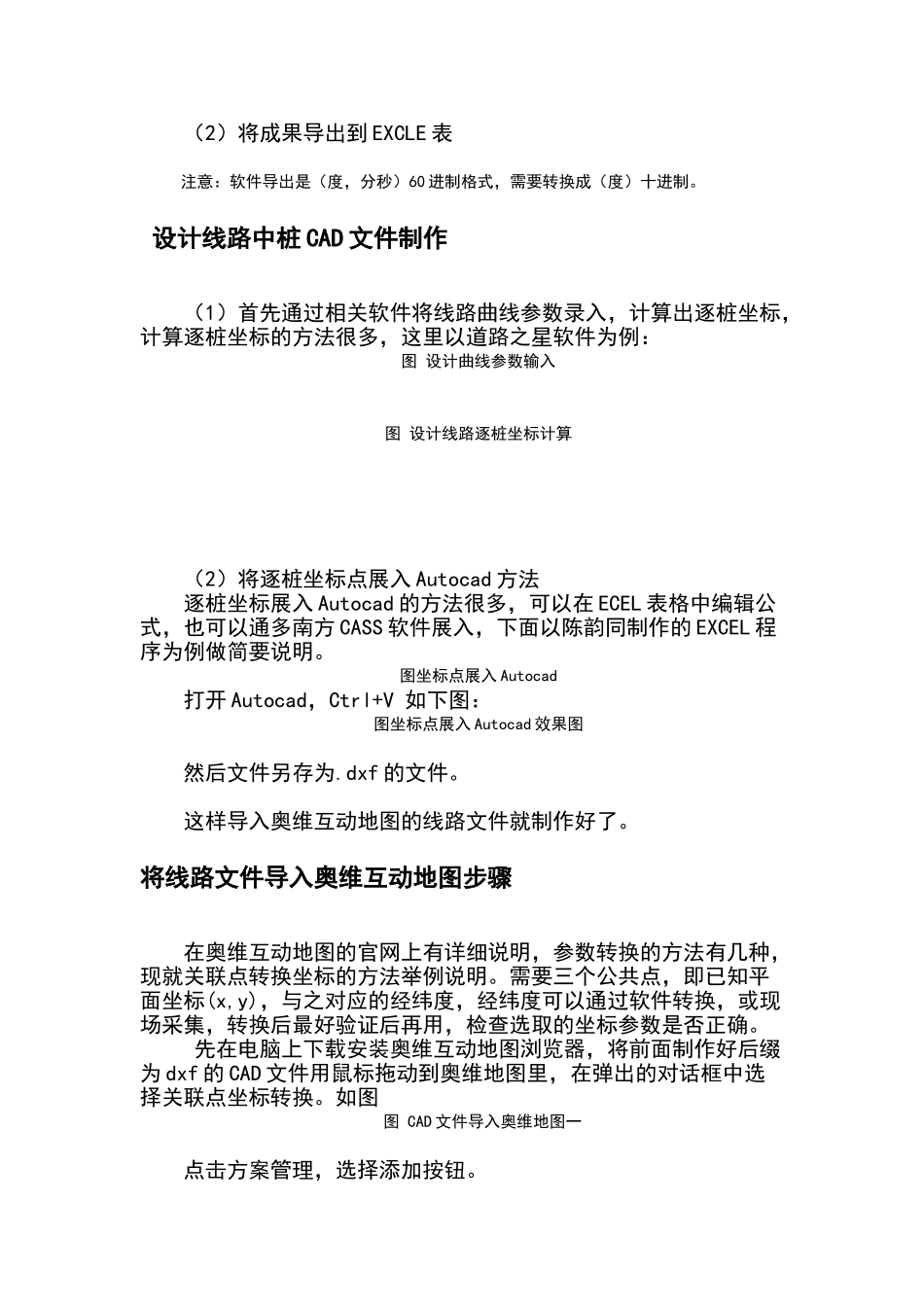

设计线路导入奥维互动地图操作说明_第3页
3/4
设计线路及控制点导入奥维互动地图操作说明1 说明工程开工前,需要进行施工调查及现场踏勘,以及前期的施工准备工作和精密控制网加密桩位选取等,假如在现场就能知道当前位置与线路的里程及线路中线的位置关系,将为我们的工作带来极大的方便。奥维互动地图可以实现这一功能,奥维互动地图是由北京元生华网公司开发的基于 Google API、Baidu API、Sogou API 的跨平台地图浏览器,支持iOS(iPhone、iPad)、Android、Windows、WindowsPhone、Web 五大平台。奥维地图集多种知名地图与一体,拥有强大的设计功能与地理信息展现技术,可满足各行各业地理信息规划的需求。所以我们需要将设计线路导入到奥维地图中。开工前,设计院一般会提供线路曲线要素以及坐标系统,根据曲线要素将线路中桩计算出来,再通过某种方法将设计线路导入到手机安装的奥维互动地图中,通过手机定位就能知道目前位置与线路中线的关系,将为我们的工作带来极大的便利,下面将制作奥维地图线路导入文件的操作步骤举例介绍。2 操作步骤奥维互动地图线路文件的制作 制作奥维互动地图线路文件前需要收集的资料工程开工前,需收集设计院提供的线路曲线要素表和控制网坐标成果,控制网坐标成果应包含采纳的平面坐标系统及控制点坐标及对应的经纬度。假如没有对应的经纬度,在 WGS-84 坐标系,可以通过相关软件将坐标转换成大地坐标,也可以现场测得大地坐标。现就铁四院 CoorTran-坐标转换软件转换为例,转换步骤如下:(1)将投影参数以及待转换点输入软件(2)将成果导出到 EXCLE 表注意:软件导出是(度,分秒)60 进制格式,需要转换成(度)十进制。 设计线路中桩 CAD 文件制作(1)首先通过相关软件将线路曲线参数录入,计算出逐桩坐标,计算逐桩坐标的方法很多,这里以道路之星软件为例:图 设计曲线参数输入图 设计线路逐桩坐标计算(2)将逐桩坐标点展入 Autocad 方法逐桩坐标展入 Autocad 的方法很多,可以在 ECEL 表格中编辑公式,也可以通多南方 CASS 软件展入,下面以陈韵同制作的 EXCEL 程序为例做简要说明。图坐标点展入 Autocad打开 Autocad,Ctrl+V 如下图:图坐标点展入 Autocad 效果图然后文件另存为.dxf 的文件。这样导入奥维互动地图的线路文件就制作好了。将线路文件导入奥维互动地图步骤在奥维互动地图的官网上有详细说明,参数转换的方法有几种,现就关联点转换坐标的方法举例说明。需要三个公共点,即已知平面坐标(x,y),...
