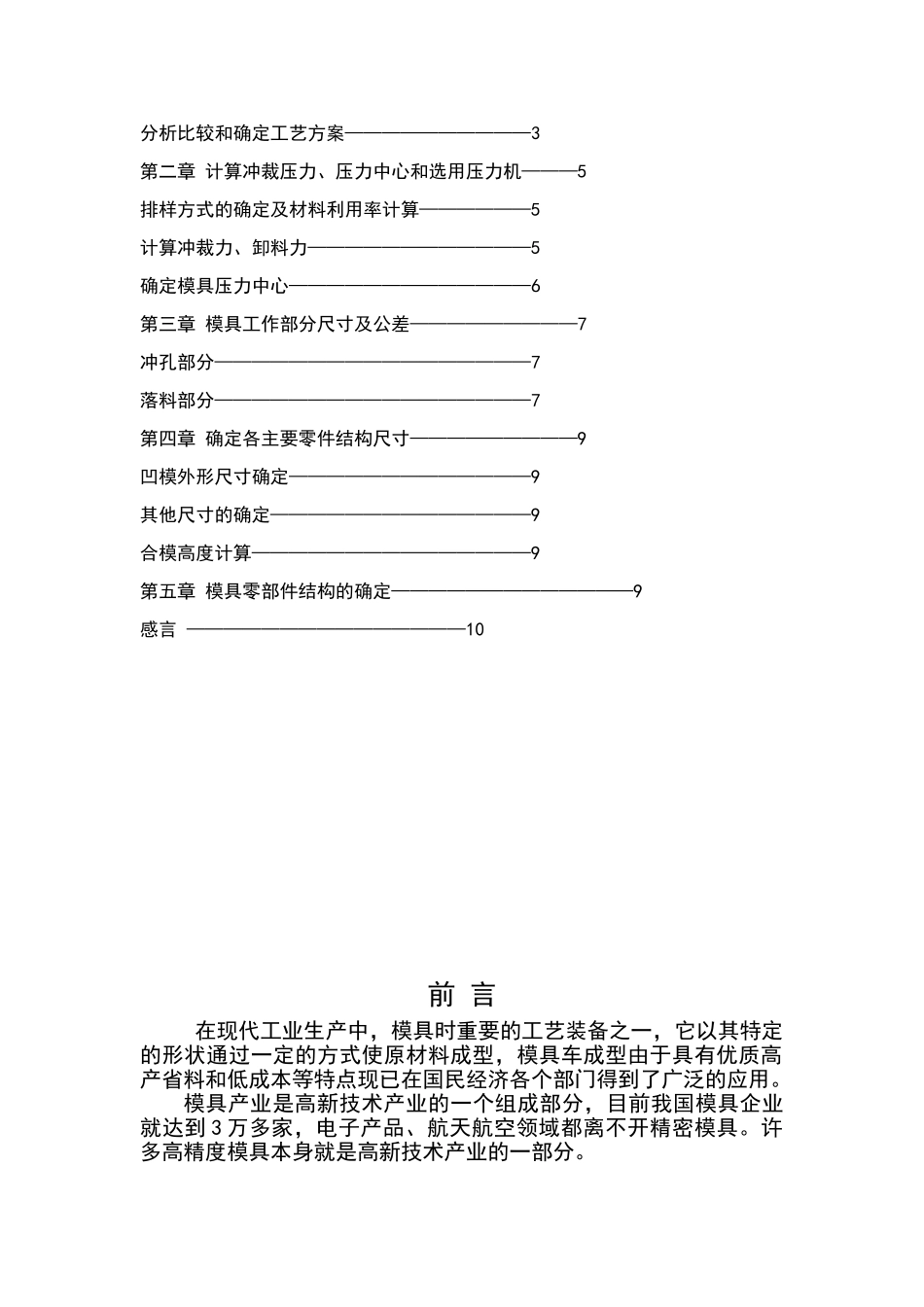

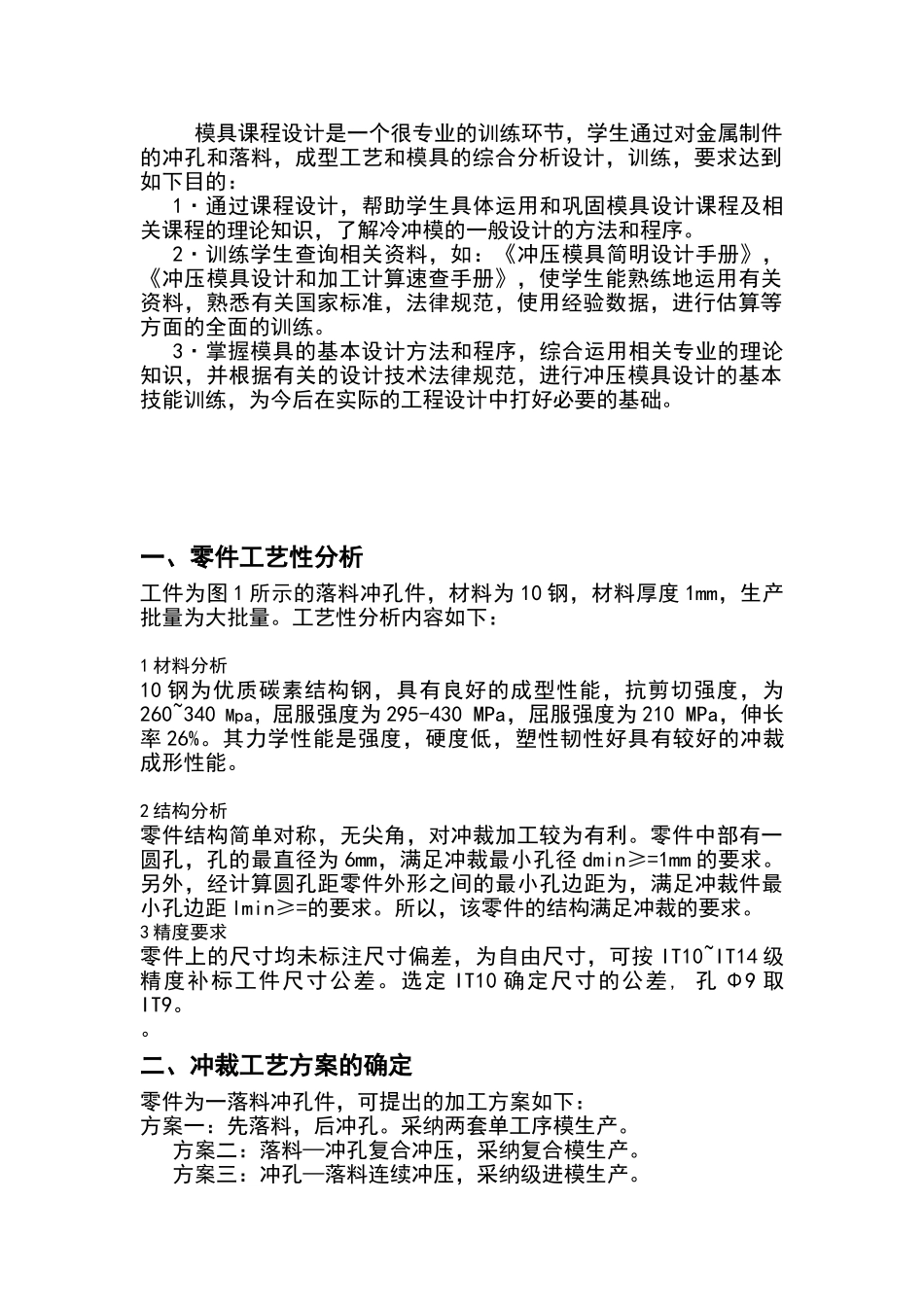

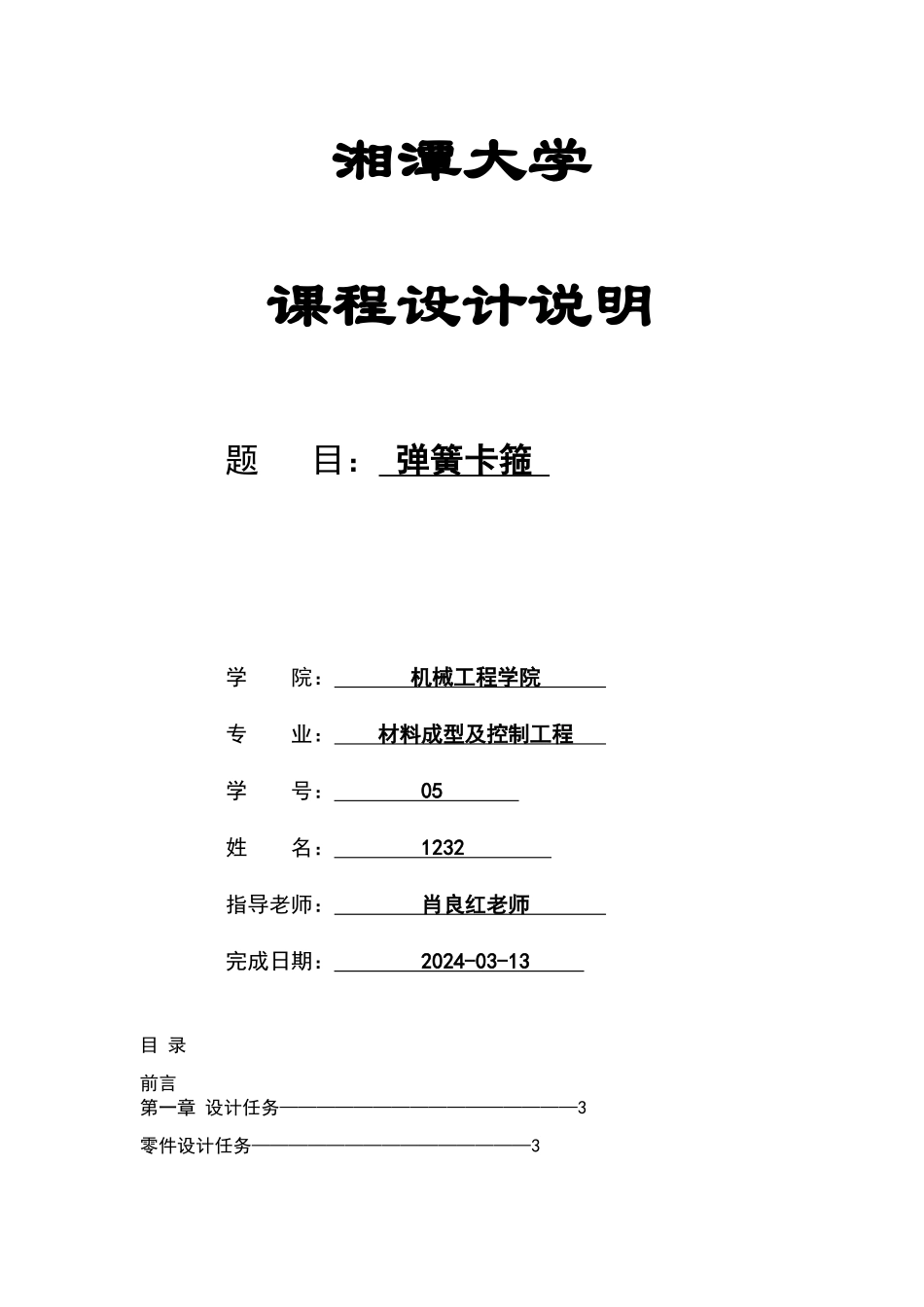

湘潭大学课程设计说明题 目： 弹簧卡箍 学 院： 机械工程学院 专 业： 材料成型及控制工程 学 号： 05 姓 名： 1232 指导老师： 肖良红老师 完成日期： 2024-03-13 目 录前言第一章 设计任务————————————————3零件设计任务———————————————3分析比较和确定工艺方案——————————3第二章 计算冲裁压力、压力中心和选用压力机———5排样方式的确定及材料利用率计算——————5计算冲裁力、卸料力————————————5确定模具压力中心—————————————6第三章 模具工作部分尺寸及公差—————————7冲孔部分—————————————————7落料部分—————————————————7第四章 确定各主要零件结构尺寸—————————9凹模外形尺寸确定—————————————9其他尺寸的确定——————————————9合模高度计算———————————————9第五章 模具零部件结构的确定—————————————9感言 ———————————————10前 言 在现代工业生产中，模具时重要的工艺装备之一，它以其特定的形状通过一定的方式使原材料成型，模具车成型由于具有优质高产省料和低成本等特点现已在国民经济各个部门得到了广泛的应用。模具产业是高新技术产业的一个组成部分，目前我国模具企业就达到 3 万多家，电子产品、航天航空领域都离不开精密模具。许多高精度模具本身就是高新技术产业的一部分。模具课程设计是一个很专业的训练环节，学生通过对金属制件的冲孔和落料，成型工艺和模具的综合分析设计，训练，要求达到如下目的：1·通过课程设计，帮助学生具体运用和巩固模具设计课程及相关课程的理论知识，了解冷冲模的一般设计的方法和程序。2·训练学生查询相关资料，如：《冲压模具简明设计手册》，《冲压模具设计和加工计算速查手册》，使学生能熟练地运用有关资料，熟悉有关国家标准，法律规范，使用经验数据，进行估算等方面的全面的训练。3·掌握模具的基本设计方法和程序，综合运用相关专业的理论知识，并根据有关的设计技术法律规范，进行冲压模具设计的基本技能训练，为今后在实际的工程设计中打好必要的基础。一、零件工艺性分析工件为图 1 所示的落料冲孔件，材料为 10 钢，材料厚度 1mm，生产批量为大批量。工艺性分析内容如下：1 材料分析10 钢为优质碳素结构钢，具有良好的成型性能，抗剪...
