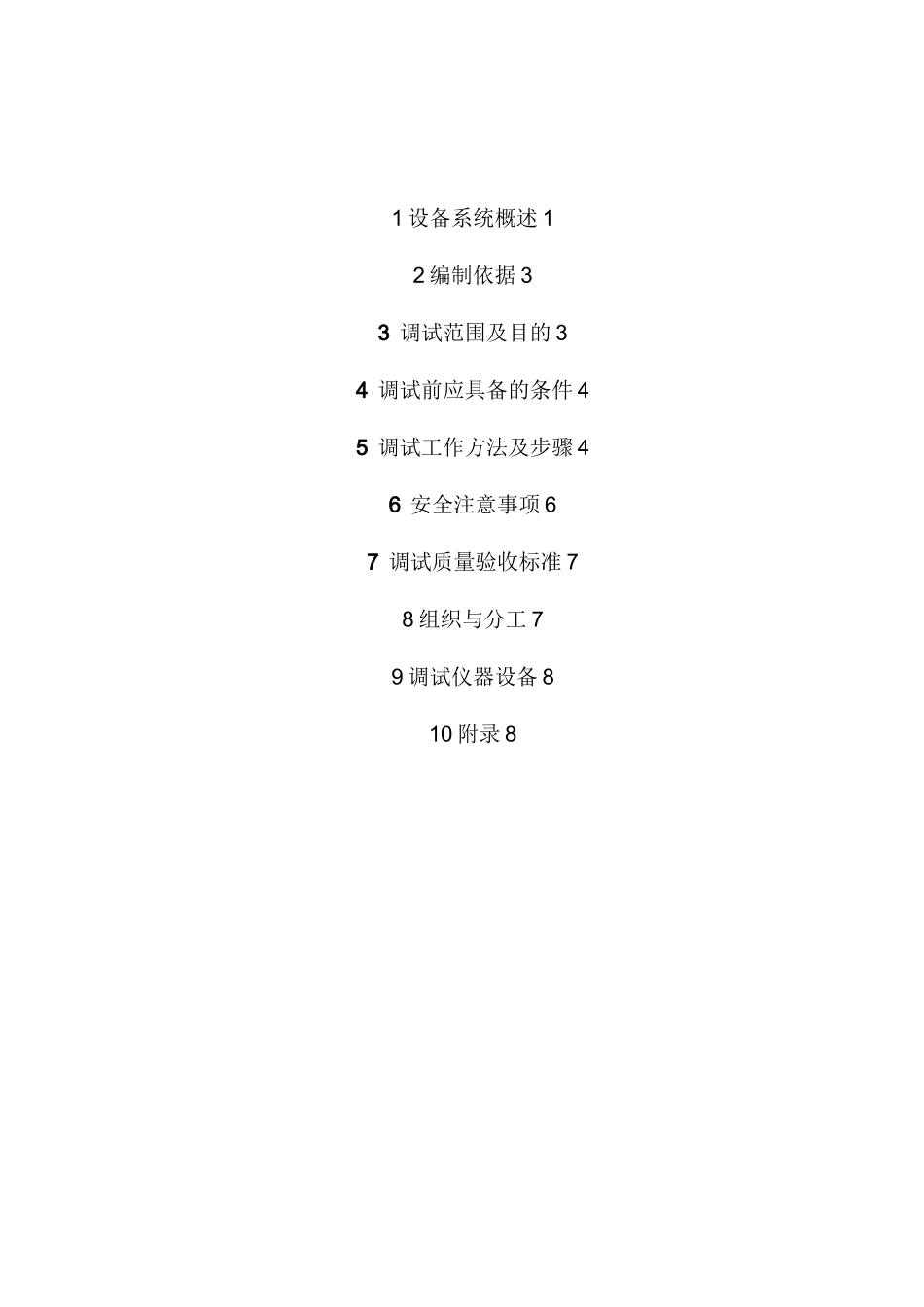

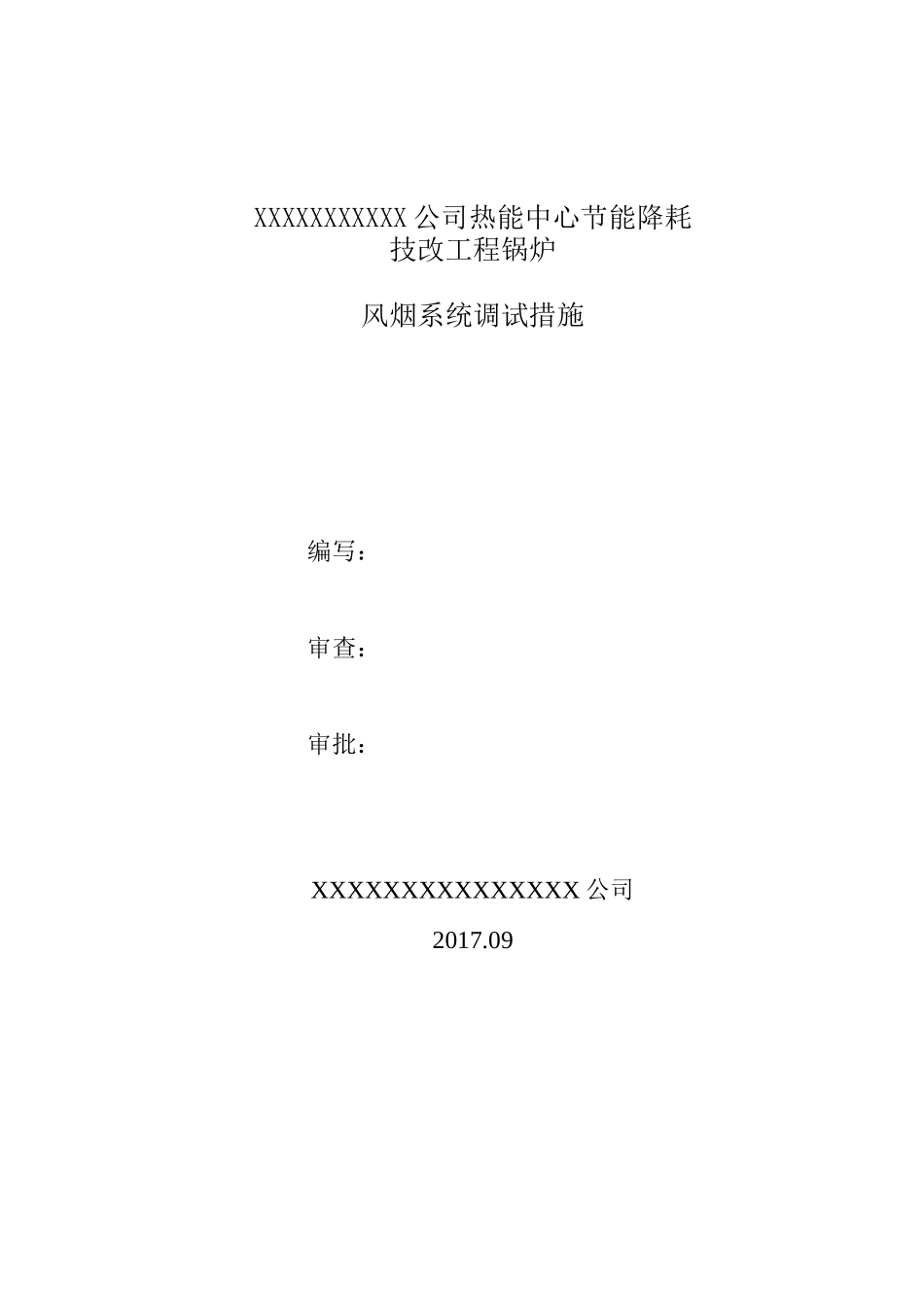

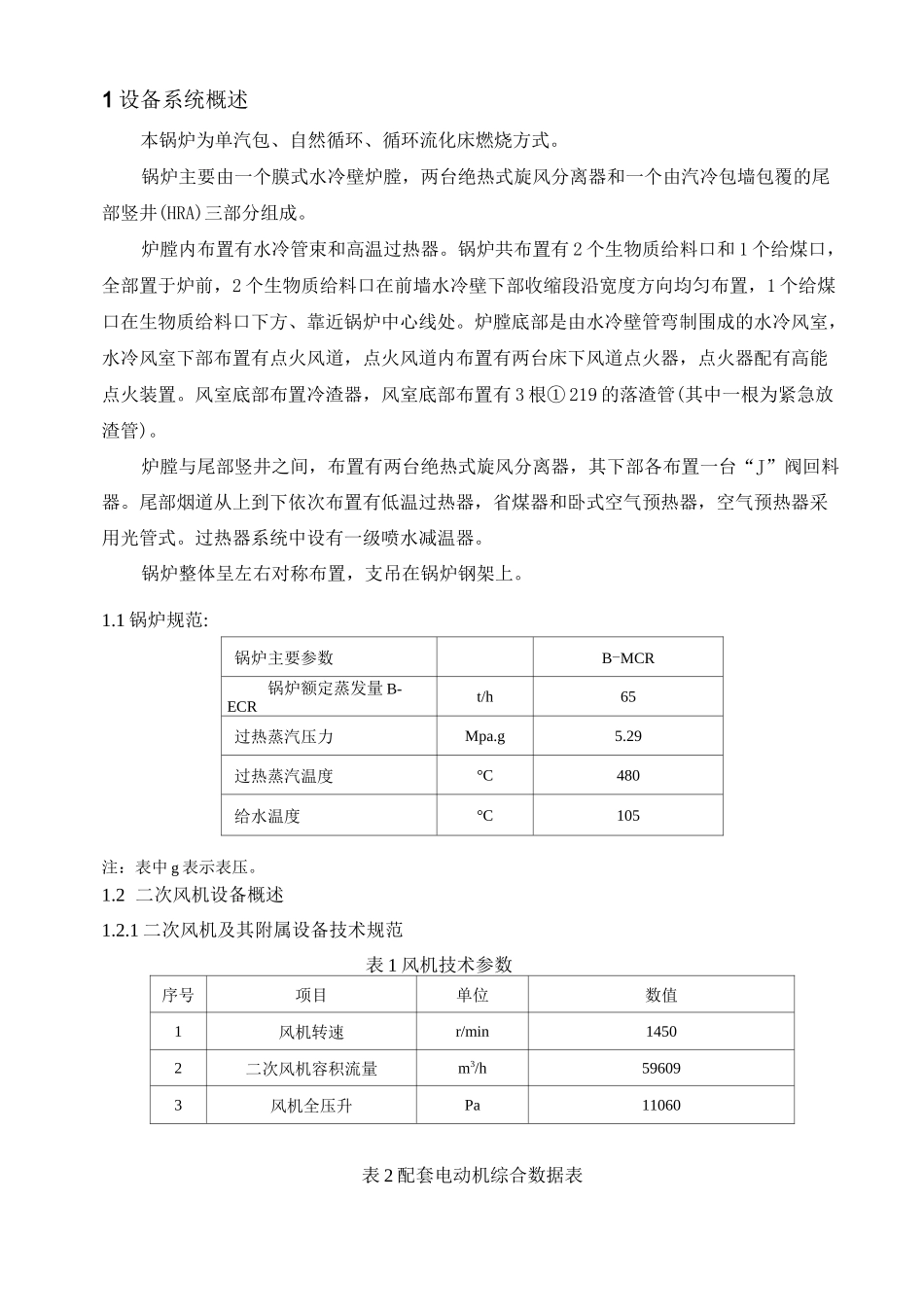

XXXXXXXXXXX 公司热能中心节能降耗技改工程锅炉风烟系统调试措施编写：审查：审批：XXXXXXXXXXXXXXX 公司2017.091 设备系统概述 12 编制依据 33 调试范围及目的 34 调试前应具备的条件 45 调试工作方法及步骤 46 安全注意事项 67 调试质量验收标准 78 组织与分工 79 调试仪器设备 810 附录 81 设备系统概述本锅炉为单汽包、自然循环、循环流化床燃烧方式。锅炉主要由一个膜式水冷壁炉膛，两台绝热式旋风分离器和一个由汽冷包墙包覆的尾部竖井(HRA)三部分组成。炉膛内布置有水冷管束和高温过热器。锅炉共布置有 2 个生物质给料口和 1 个给煤口，全部置于炉前，2 个生物质给料口在前墙水冷壁下部收缩段沿宽度方向均匀布置，1 个给煤口在生物质给料口下方、靠近锅炉中心线处。炉膛底部是由水冷壁管弯制围成的水冷风室，水冷风室下部布置有点火风道，点火风道内布置有两台床下风道点火器，点火器配有高能点火装置。风室底部布置冷渣器，风室底部布置有 3 根① 219 的落渣管(其中一根为紧急放渣管)。炉膛与尾部竖井之间，布置有两台绝热式旋风分离器，其下部各布置一台“J”阀回料器。尾部烟道从上到下依次布置有低温过热器，省煤器和卧式空气预热器，空气预热器采用光管式。过热器系统中设有一级喷水减温器。锅炉整体呈左右对称布置，支吊在锅炉钢架上。1.1 锅炉规范:锅炉主要参数B-MCR锅炉额定蒸发量 B-ECRt/h65过热蒸汽压力Mpa.g5.29过热蒸汽温度°C480给水温度°C105注：表中 g 表示表压。1.2 二次风机设备概述1.2.1 二次风机及其附属设备技术规范表 1 风机技术参数序号项目单位数值1风机转速r/min14502二次风机容积流量m3/h596093风机全压升Pa11060表 2 配套电动机综合数据表序号项目单位数值1额定功率KW2802额定电压V3803额定电流A4额定转速r/min14501.3 一次风机设备概述1.3.1 一次风机及其附属设备技术规范表 1 风机技术参数序号项目单位数值1风机转速r/min14502一次风机容积流量m3/h485713风机全压升Pa15400表 2 配套电动机综合数据表序号项目单位数值1额定功率KW3152额定电压V3803额定电流A4额定转速r/min14501.4 引风机设备概述1.4.1 引风机及其附属设备技术规范表 1 风机技术参数序号项目单位数值1风机转速r/min9602引风机容积流量m3/h1977103风机全压升Pa5400表 2 配套电动机综合数据表序号项目单位数值1额定功率KW4002额定电压KV10.53额定电流A序号项目单位数值4额定转速r/min960...
