路基排水工程方案

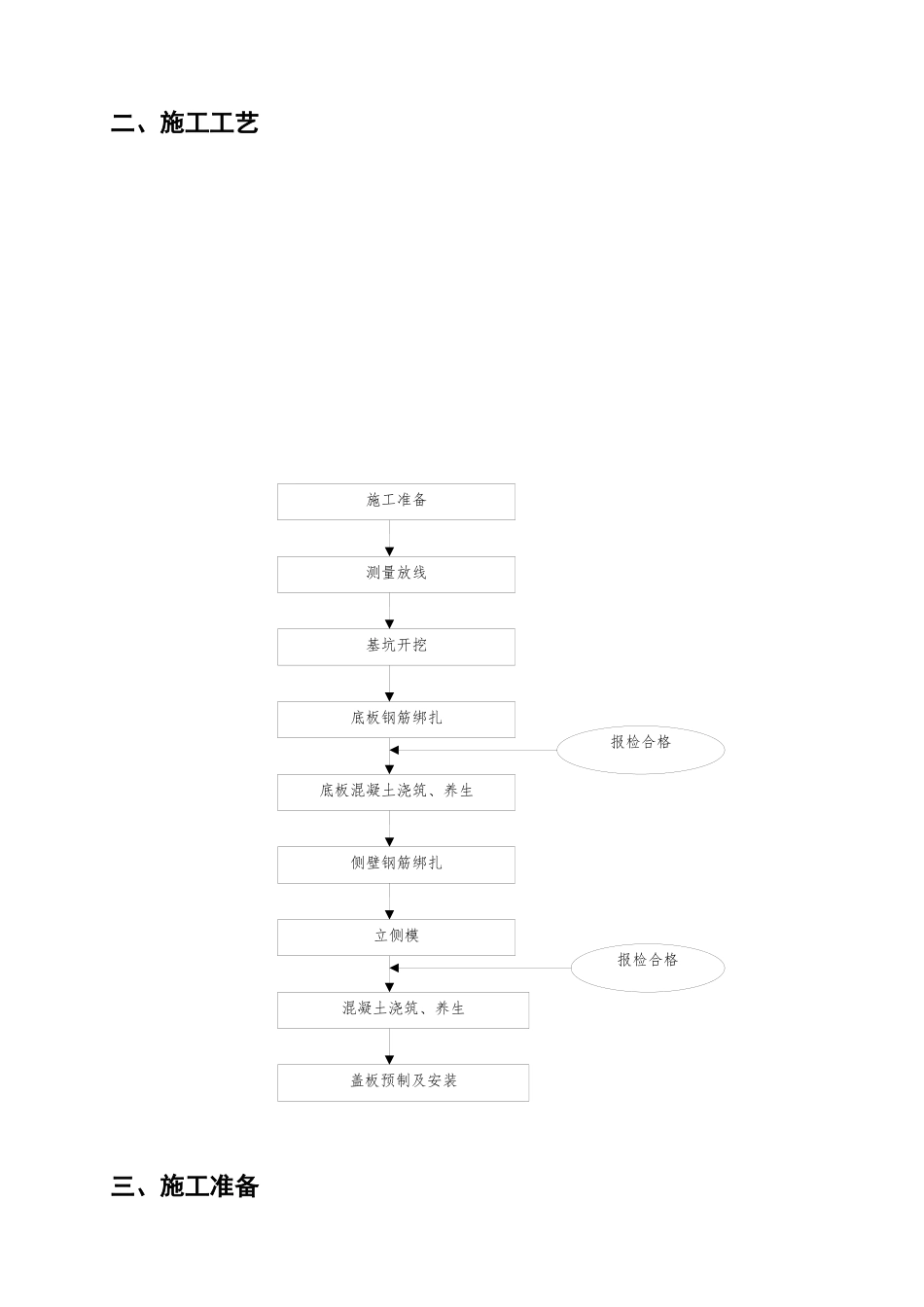

路基排水工程施工方案一、工程概况铜黄高速公路 TH-C06 合同段路基排水工程根据?公路路基施工技术标准?、?公路桥涵施工技术标准?等标准要求分为路堑边沟、路堤边沟、蒸发池、截水沟、急流槽、渗沟等组成。路基排水设计流量按 1/15 洪水频率计算。路面排水设计重现期为 5 年。路基排水系统由路基排水原那么上不与农田灌溉相干扰。（1）路堑边沟：设置在挖方路段，边沟采纳矩形断面，现浇 C20 混凝土加固，顶面设钢筋混凝土盖板。（2）路堤边沟：排水沟设置在路基的护坡道以外，与边沟或截水沟相连通，其断面形式为矩形断面，现浇 C20 混凝土加固。（3）蒸发池：排水出路困难路段，在路堤排水沟〔或边沟〕外 30 米设置蒸发池，路基水通过排水沟送入蒸发池。（4）挖方平台排水沟：U 型，设置于挖方边坡平台，采纳 C20 现浇混凝土。（5）急流槽：急流槽设置在边沟及截水沟的出水口，并将截水沟或边沟与排水沟连接，采纳现浇 C20 混凝土加固。（6）盲沟：挖方路基边沟下均设置盲沟。（7）HDPE 排水管：对连续挖方且汇水量较大路段，采纳急流槽、HDPE 排水管等设施将路基水从塬面引入天然沟道内。施工准备测量放线基坑开挖底板钢筋绑扎底板混凝土浇筑、养生报检合格侧壁钢筋绑扎报检合格立侧模混凝土浇筑、养生盖板预制及安装二、施工工艺三、施工准备1. 熟悉设计图纸，领悟设计意图，掌握排水系统施工技术的具体标准要求。2. 根据施工场地特点、工期要求及施工条件结合工程机械设备工作能力作出时间、劳力、机械设备、材料的具体安排。3. 保证施工便道的畅通、场地平整及人员和机械进场就位；预先做好现在测量准备工作。4. 施工前根据标准做好混凝土配合比试验。对进场前石料和细集料分别做了抗压强度和筛分检测，检测合格并通过监理工程师认可。四、施工方法4.1 边沟和截水沟边沟分为路堑边沟和路堤边沟。路堑边沟分为三种类型：Ⅰ－１型、Ⅰ－２型、和Ⅰ－３型。路堤边沟分为四种类型：Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 。 其 中 Ⅱ 型 又 分 为 Ⅱ － １ 、 Ⅱ － ２ 、 Ⅱ － ３ 三 种 类 型 。截水沟分为Ⅵ型挖方平台截水沟和Ⅶ型堑顶截水沟。其中Ⅶ型堑顶截水沟又分为Ⅶ－１、Ⅶ－２两种类型。Ⅰ～Ⅶ型边沟和截水沟均为现浇 C20 混凝土，每间隔 10 米设伸缩缝一道，缝宽 2cm，缝内用沥青麻絮填塞。路基填筑根本到达设计高程后，根据路基坡角到路中心的实际宽度及原地面的实际高程变化情况，用全站仪...
