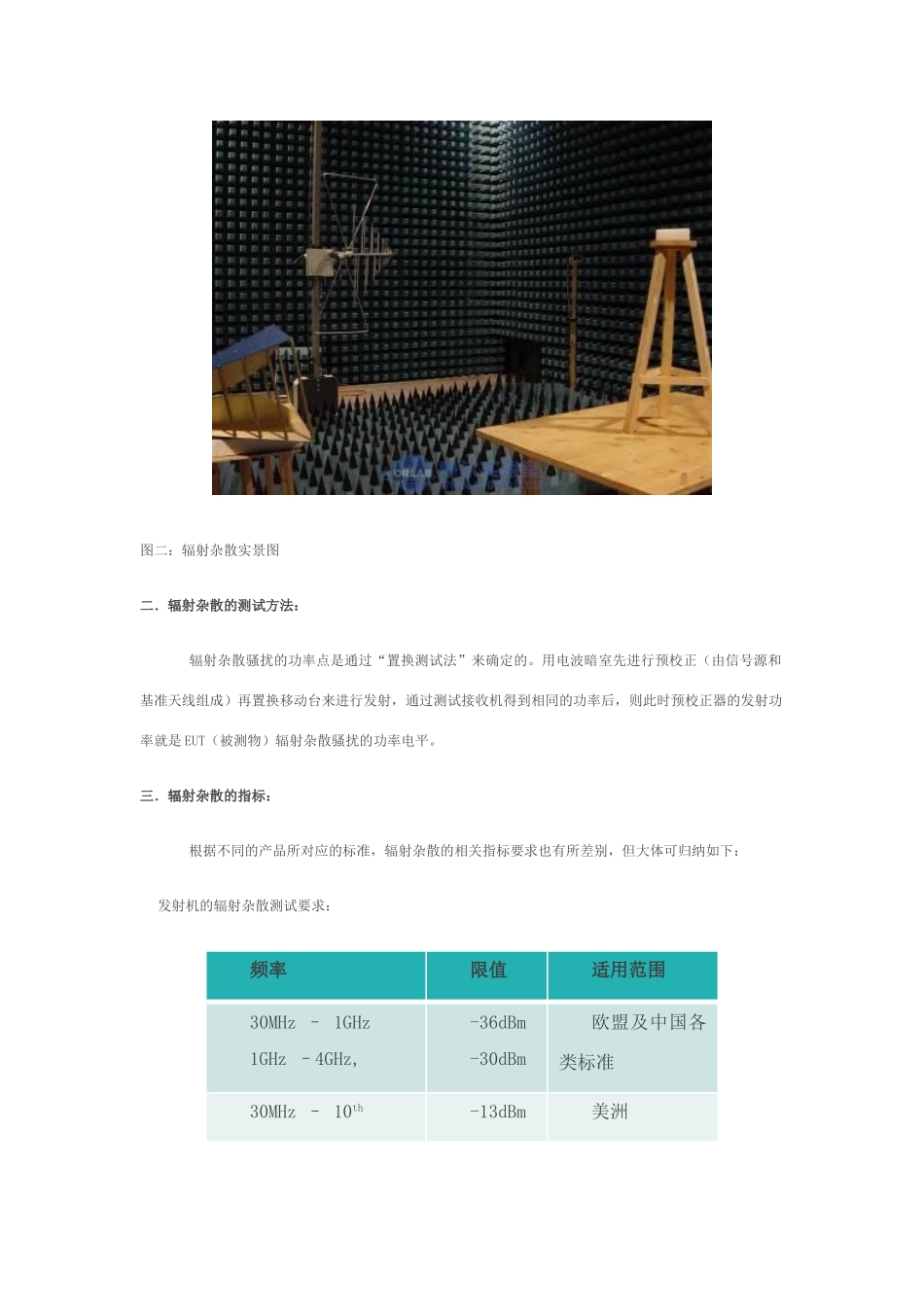

电磁兼容整改分析之辐射杂散 辐射杂散（简称 RSE）是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时，由移动台产生或放大的通过移动台机壳、电源、控制设备、音频各电缆辐射的工作频率外上的发射。在目前的国际标准中“辐射杂散”基本都将其划分在了射频项目（RF）里面，而国内标准（以 YD1032 为典型）则将其划分在电磁兼容（EMC）的测试内容内。 信任接触过无线发射产品认证的朋友都对辐射杂散比较了解，也许还会带点感情色彩认为这个项目比较讨厌，因为无论是在做国内或国际认证中，任何的无线发射产品都逃不掉此项测试要求。从设计及整改角度来讲，对工程人员来说辐射杂散的整改也是其最为头痛的工作内容之一，尤其针对高功率发射产品，如 2G，3G 设备跟是如此。本文根据摩尔实验室（MORLAB）日常工作经验，以典型的手机产品为例，在此抛砖引玉与大家一起分享一下手机在辐射杂散方面的整改心得。一．测试场地的布局： 标准辐射杂散的布局如下，其中图一为原理图，图二为摩尔实验室辐射杂散的实景图。图一：辐射杂散实验布置图图二：辐射杂散实景图二．辐射杂散的测试方法： 辐射杂散骚扰的功率点是通过“置换测试法”来确定的。用电波暗室先进行预校正（由信号源和基准天线组成）再置换移动台来进行发射，通过测试接收机得到相同的功率后，则此时预校正器的发射功率就是 EUT（被测物）辐射杂散骚扰的功率电平。三．辐射杂散的指标： 根据不同的产品所对应的标准，辐射杂散的相关指标要求也有所差别，但大体可归纳如下： 发射机的辐射杂散测试要求： 频率 限值 适用范围 30MHz – 1GHz 1GHz –4GHz, -36dBm -30dBm 欧盟及中国各类标准30MHz – 10th -13dBm 美洲 接收机的辐射杂散测试要求： 频率 限值 适用范围 30MHz – 1GHz 1GHz –4GHz, -57dBm -47dBm 欧盟及中国各类标准 四．可能引起辐射杂散骚扰的原因（发射机） ： 由于辐射杂散是通过无线空间传播出去的，因此可能辐射干扰的点是多种多样的。但主要可归纳为：天线端口，射频模块，电源线，射频模块附近元器件等。如下图所示： 五．如何查找辐射杂散骚扰产生的原因： 由于产生辐射杂散产生的因素复杂，通常来讲我们建议客户使用排除法来查找辐射杂散产生的原因（尤其是对设备不是很了解的情况下）： 六．辐射杂散实例分析： 现象：摩尔实验室在对 GSM900MHz 手机进行 RSE 测试时发现其的二次谐波超标； 摩尔实验室解决过程...
