远程数据监测系统的通信指令

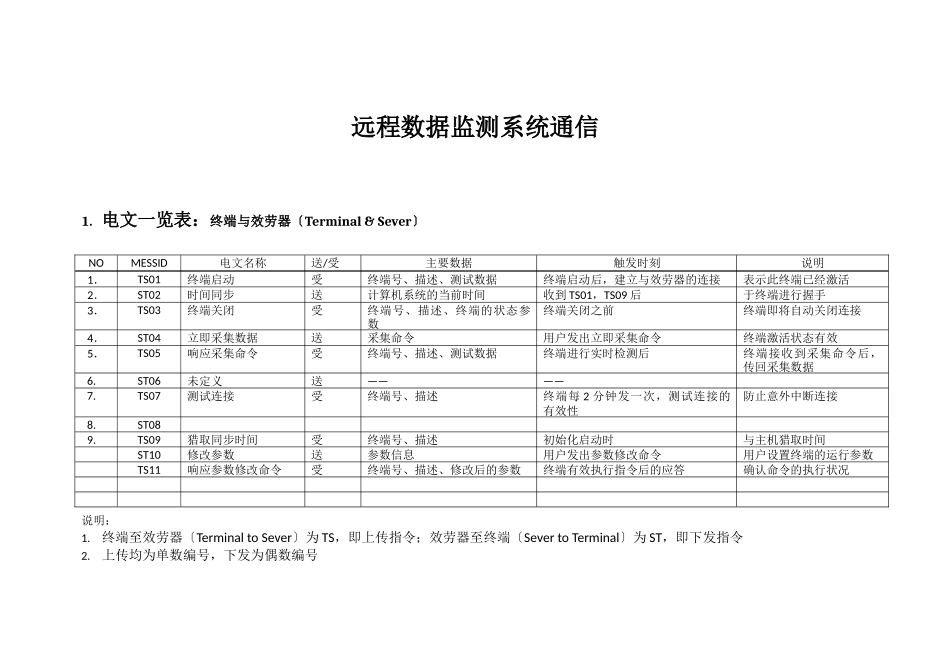

远程数据监测系统的通信指令_第1页
1/12

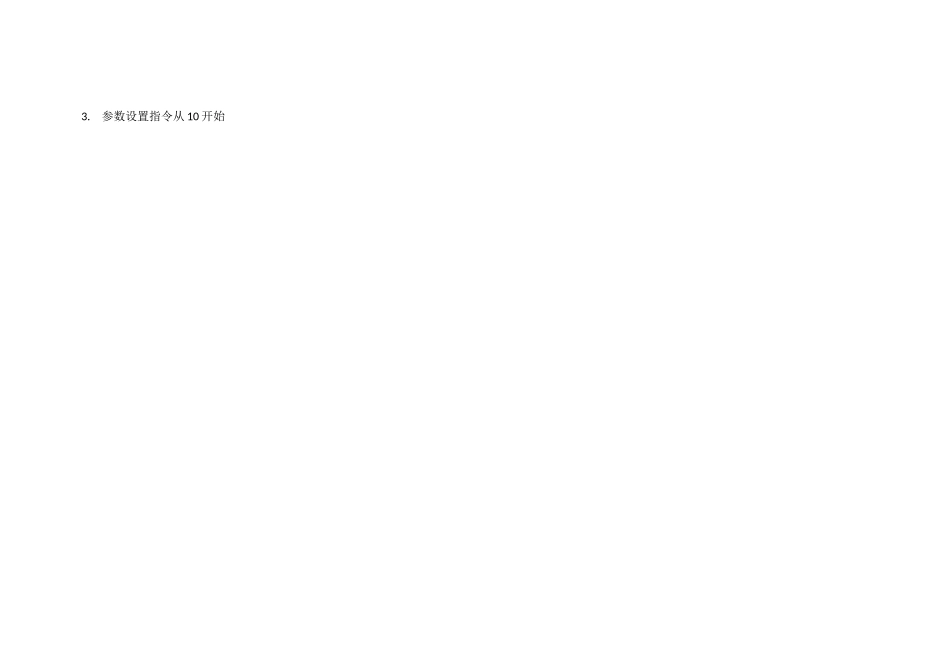

远程数据监测系统的通信指令_第2页
2/12
远程数据监测系统的通信指令_第3页
3/12
远程数据监测系统通信1. 电文一览表:终端与效劳器〔Terminal & Sever〕说明:1.终端至效劳器〔Terminal to Sever〕为 TS,即上传指令;效劳器至终端〔Sever to Terminal〕为 ST,即下发指令2.上传均为单数编号,下发为偶数编号NOMESSID电文名称送/受主要数据触发时刻说明1.TS01终端启动受终端号、描述、测试数据终端启动后,建立与效劳器的连接表示此终端已经激活2.ST02时间同步送计算机系统的当前时间收到 TS01,TS09 后于终端进行握手3.TS03终端关闭受终端号、描述、终端的状态参数终端关闭之前终端即将自动关闭连接4.ST04立即采集数据送采集命令用户发出立即采集命令终端激活状态有效5.TS05响应采集命令受终端号、描述、测试数据终端进行实时检测后终端接收到采集命令后,传回采集数据6. ST06未定义送————7. TS07测试连接受终端号、描述终端每 2 分钟发一次,测试连接的有效性防止意外中断连接8. ST089.TS09猎取同步时间受终端号、描述初始化启动时与主机猎取时间ST10修改参数送参数信息用户发出参数修改命令用户设置终端的运行参数TS11响应参数修改命令受终端号、描述、修改后的参数终端有效执行指令后的应答确认命令的执行状况3.参数设置指令从 10 开始MESSID 名称TS01终端启动NO工程位数/数据格式长度单位上下限说明下限上限01TelldATS0102Data lengthA数据 长度03NodeIDA终端的 ID 号,产品的唯一编号04NodeDescribeA终端的描述,客户设定05VnAV电位:传感器测量06VonAV电位:传感器测量07VoffAV电位:传感器测量08BatteryAV电位:终端的电量例:TS01:44: 9032, 15210413493 ,-0.659,-1.313,-1.201,7.65MESSID 名称ST02时间同步NO工程位数/数据格式长度单位上下限说明下限上限01StartA1“;〞 命令起始标志02TelldAST0203DescribeA1=04DataA秒:分:时:日:周:月:年05EndA1;例:;ST02=59:4:13:27:2:10:09;MESSID 名称TS03终端关闭NO工程位数/数据格式长度单位上下限说明下限上限01TelldATS0102Data lengthA数据 长度03NodeIDA终端的 ID 号,产品的唯一编号04NodeDescribeA终端的描述,客户设定05ClientA下次检测时间: C=d-h -m -w–A,A=2 表示终端启动定时功能06TimeA终端的内部时间:t=秒:分:时:日:周:月:年例:TS03:69: 9032,15210413493, C=0-9-5- 0 -2,t=58-11-13-23-6-4-10 MESSID 名称ST04立即采集数据NO工程位数/数据格式长度单位上下限说明下限上限01StartA1“;〞 命...
