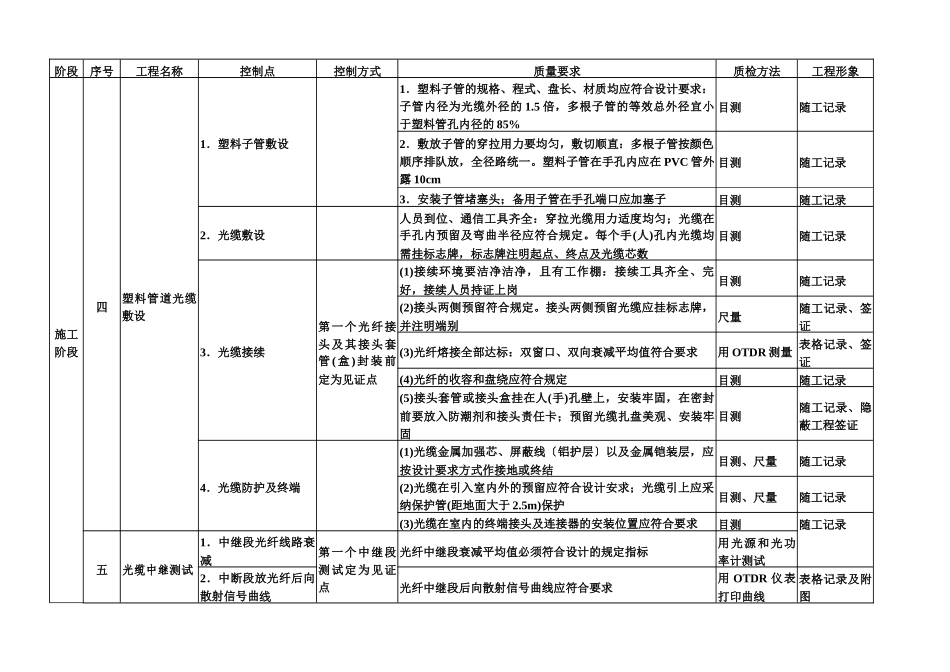

管道光缆工程质量控制流程表阶段序号工程名称控制点控制方式质量要求质检方法工程形象管道路由安装阶段一管道路由复测1．核定管道路由走向及长度管道路由具体走向，敷设位置，接头、手孔位置等应平安可靠，并便于施工和维护。核对管道长度绳尺丈量复 测 记 录 ( 图表)2．核定管道穿越障碍物位置及保护措施塑料管道穿越铁路、公路、河流、沟、渠、地下其他管线等障碍物的具体位置和保护处理措施目测、尺量复 测 记 录 ( 图表)3．核定管道与建筑的净距核定塑料管道与市(军)话管道、电力电缆、其他管线等建筑物间平行，交越的最小净距目测、尺量复 测 记 录 ( 图表)二光缆单盘检验及配盘1．外观检查检查光缆外皮无破损，端头包封良好；光缆规格、程式符合要求，端别、盘长标示清楚检查、核对检查记录2．光缆单盘测试光纤衰减常数、长度、护层对地绝缘电阻等符合出厂标准用 OTDR 仪表测量出厂清单和复测记录3．光缆配盘根据单盘测试结果和复测资料选配单盘光缆，尽量做到整盘敷设，减少中间接头，接头位置应选在手孔内核对检查配盘图三塑料管道敷设1．管道沟开挖管道沟开挖应顺直、沟底平整、沟坎、转角应平缓过渡目测、尺量随工记录2．管道沟深沟深应符合设计或标准的要求，困难地段或穿越障碍物沟深达不到标准应采纳防护措施目测、尺量随工记录、隐蔽工程签证3．手孔建筑手孔尺寸及结构应符合设计要求：预埋铁托件的结构图及固定方式应符合要求尺量随工记录4．塑料管道敷设塑料管道在回填前定为见证点(1)PVC 管的规格、程式、段长应符合设计要求目测、检查核对随工记录(2)PVC 管在沟底应平整、顺直、不漂移，沟坎及转角应平缓过渡。管间连接严密、牢固，遇石质沟底，应在塑料管道上、下方各铺 10cm 厚沙土目测随工记录5．特别地段的防护各种防护在掩埋前为停止点困难地段埋深达不到标准或穿越障碍物应采纳钢管或水泥包封等防护措施尺量随工记录6．管道沟回填塑料管在沟内经检查合格后才能回填土，应先回填 100mm 厚的细土或碎石，回填土应分层夯实或人工踏平并应高于地面l00mm目测随工记录阶段序号工程名称控制点控制方式质量要求质检方法工程形象施工阶段四塑料管道光缆敷设1．塑料子管敷设1．塑料子管的规格、程式、盘长、材质均应符合设计要求：子管内径为光缆外径的 1.5 倍，多根子管的等效总外径宜小于塑料管孔内径的 85%目测随工记录2．敷放子管的穿拉用力要均匀，敷切顺直：多根子管按颜色顺序排队放，全径路统一。...
