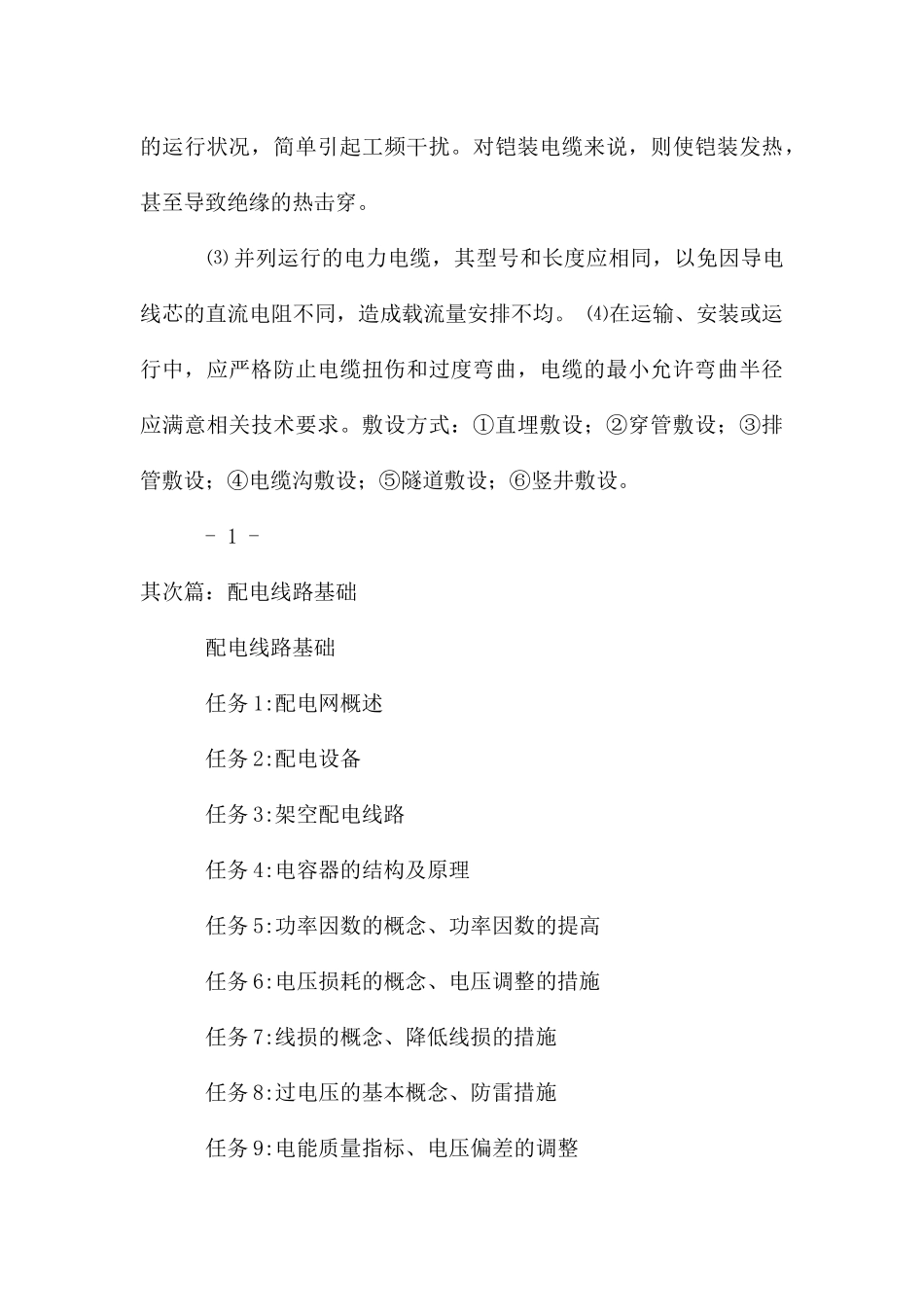

配电线路基础知识 第一篇：配电线路基础学问 《配 电 线 路》复习提纲 1. 导线的档距：⑴水平档距:是该杆两侧档距之和的算术平均值。水平档距是用来计算导线传递给杆塔的水平荷载的主要数据。⑵垂直档距：近似地取杆塔两侧档距内导线最低点间的水平距离，垂直档距用来计算杆塔承受导线的垂直荷载。 2. 耐张段：在一条线路上，两个相邻耐张杆塔之间的区段称为耐张段。 3. 孤立档：假如耐张段只有一个档距则称为孤立档。 4.挂拆接地线的挨次及缘由：①挂接地线时，应先接接地端，后接导线端；②拆接地线时，应先拆导线端，后拆接地端。 先装接地端后接导体端完全是操作平安的需要，这是符合平安技术原理的。由于在装拆接地线的过程中可能会突然来电而发生事故，为了保证平安，一开头操作，操作人员就应戴上绝缘手套。使用绝缘杆接地线应留意选择好位置，避开与四周已停电设备或地线直接碰触。操作第一步即应将接地线的接地端牢靠地与地螺栓良好接触。这样在发生各种故障的状况下都能有效地限制地线上的电位。装设接地线还应留意使所装接地线与带电设备导体之间保持规定的平安距离。拆接地线时，只有在导体端与设备全部解开后，才可撤除接地端子上的接地线。 5.地电位作业法：〔切除上面连接线路〕指人体处于地电位上，使用绝缘工具对带电体进行作业的方法； 6.等电位作业法：〔切除下面连接线路〕指作业人员通过各种绝缘工具对地绝缘后进入高压电场的作业方法。表示为：接地体---绝缘体---人体---带电体。适用的场合：在 110KV 特别是330KV 及以上设备由于空气间隙较大，作业冗杂，等电位作业法被普遍采纳。 7.电力电缆的基本结构：由线芯，绝缘层，爱护层三部分组成。 8.电力电缆导电线芯截面选择方法：①依据电缆的长期载流量选择电缆截面；②依据电缆在短路时的热稳定性选择电缆截面；③依据经济电流密度来校核电缆截面；④依据供电网络中的允许电压降来校核电缆截面。 9.电力电缆的敷设及基本要求：⑴电缆敷设时，不应破坏电缆沟和隧道的防水层；⑵在三相四线制系统中，不允许采纳三芯电缆另外加一根单芯电缆或电线、甚至直接利用三芯电缆的金属护套等作中性线的方式。否则，当三相电流不平衡时，相当于单芯电缆的运行状况，简单引起工频干扰。对铠装电缆来说，则使铠装发热，甚至导致绝缘的热击穿。 ⑶ 并列运行的电力电缆，其型号和长度应相同，以免因导电线芯的直流电阻不同，造成载流量安排不均。 ⑷在运输、安装或...
