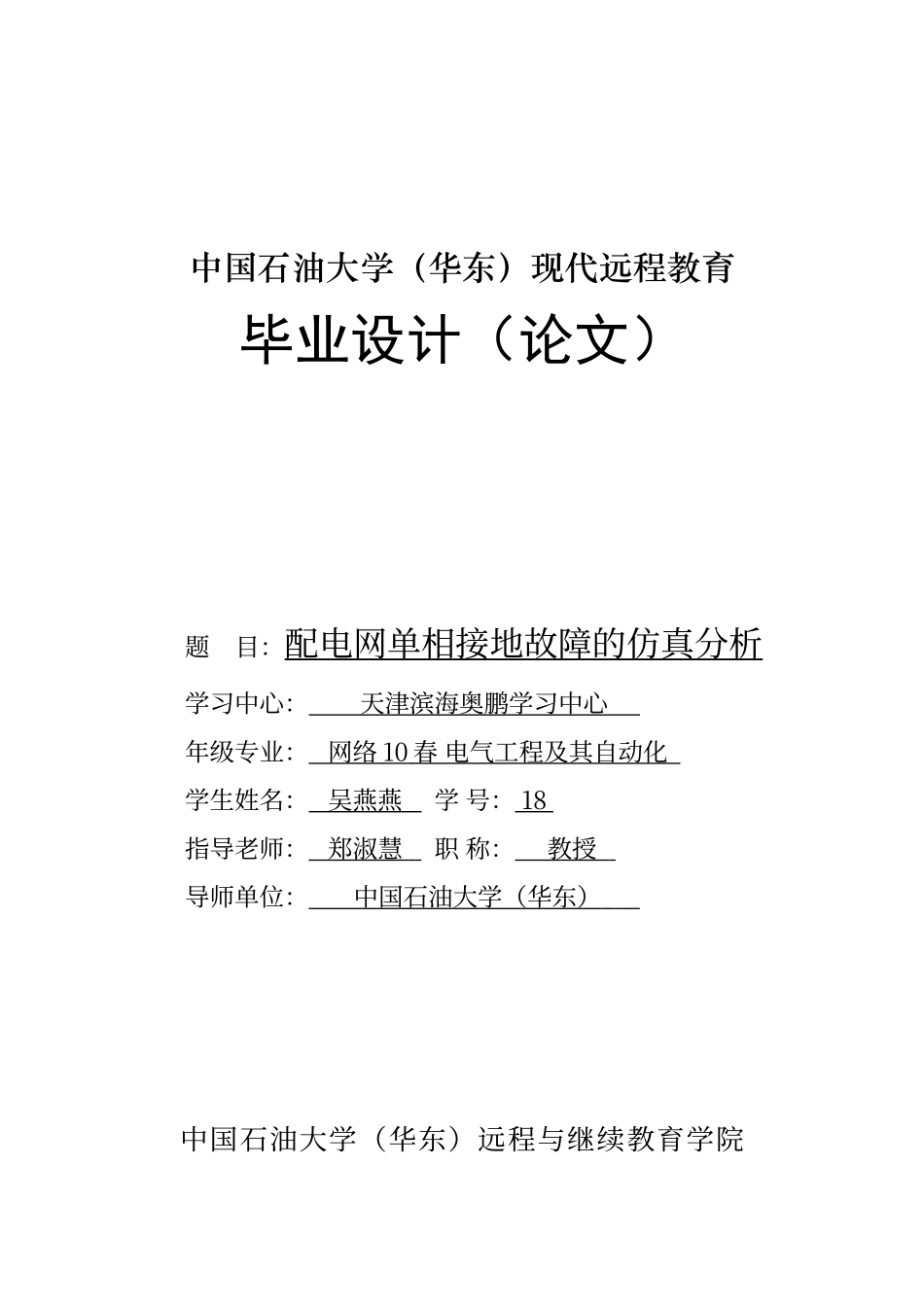

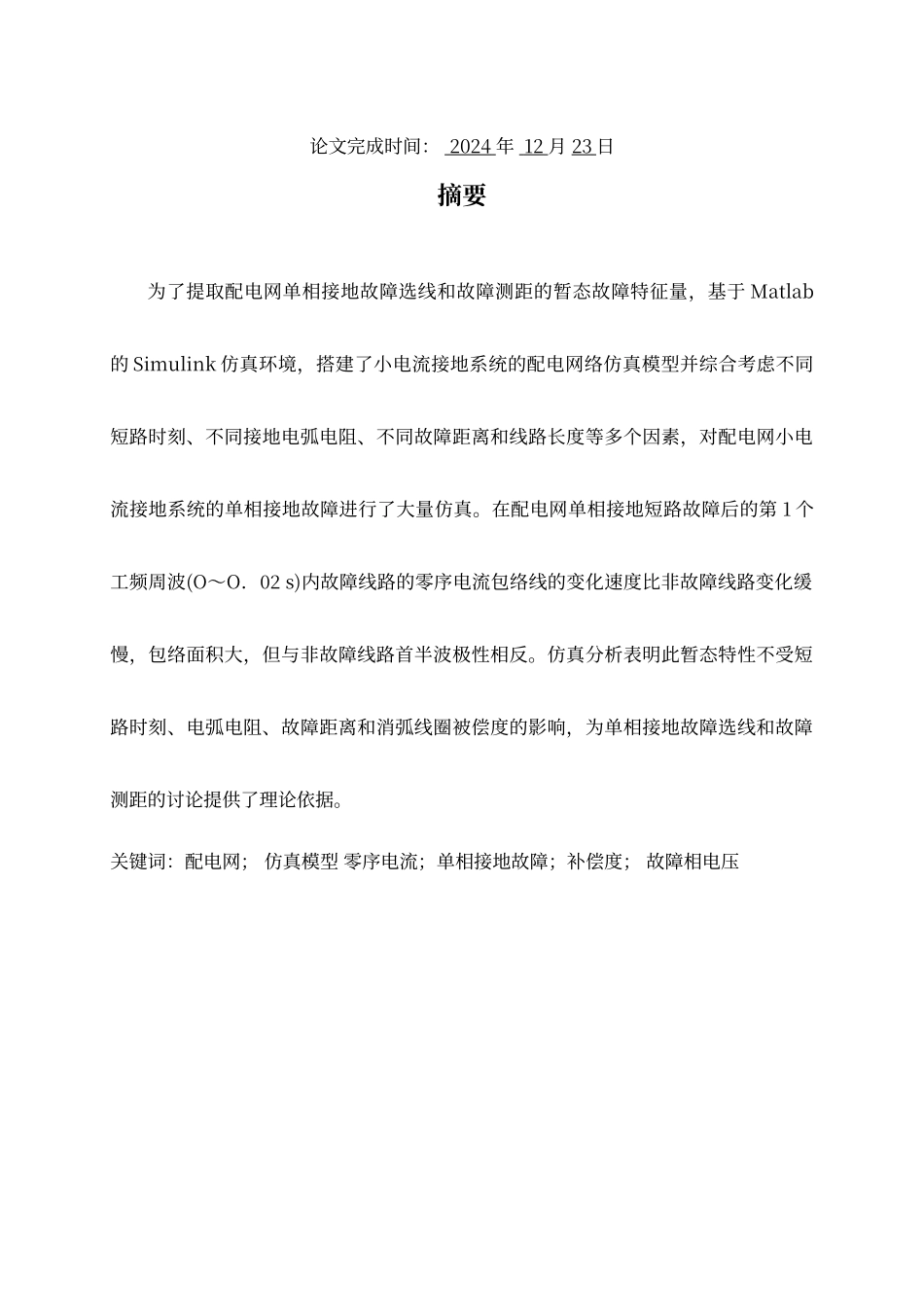

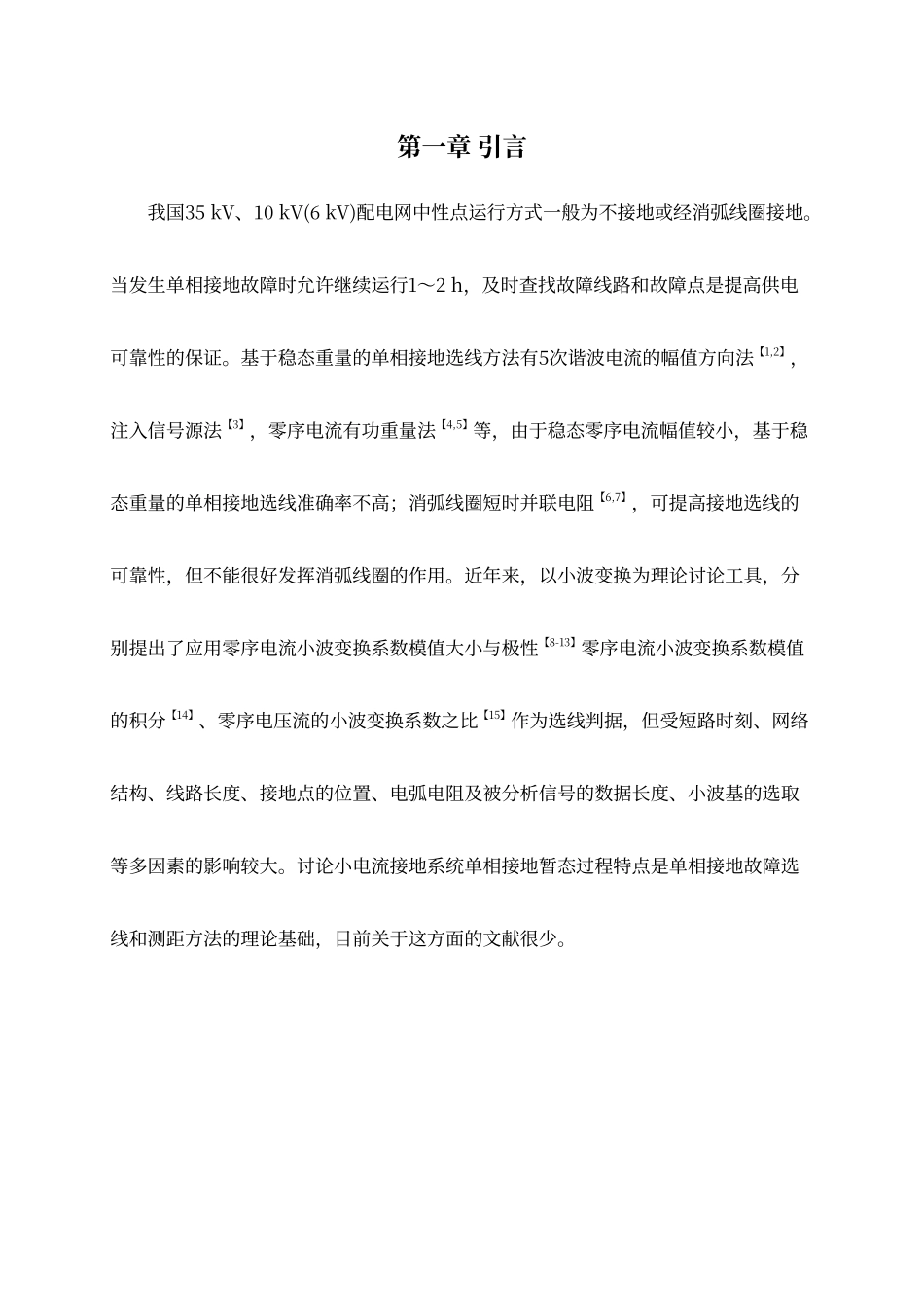

中国石油大学(华东)现代远程教育毕业设计(论文)题 目:配电网单相接地故障的仿真分析学习中心: 天津滨海奥鹏学习中心 年级专业: 网络 10 春 电气工程及其自动化 学生姓名: 吴燕燕 学 号: 18 指导老师: 郑淑慧 职 称: 教授 导师单位: 中国石油大学(华东) 中国石油大学(华东)远程与继续教育学院论文完成时间: 2024 年 12 月 23 日摘要为了提取配电网单相接地故障选线和故障测距的暂态故障特征量,基于 Matlab的 Simulink 仿真环境,搭建了小电流接地系统的配电网络仿真模型并综合考虑不同短路时刻、不同接地电弧电阻、不同故障距离和线路长度等多个因素,对配电网小电流接地系统的单相接地故障进行了大量仿真。在配电网单相接地短路故障后的第 1 个工频周波(O~O.02 s)内故障线路的零序电流包络线的变化速度比非故障线路变化缓慢,包络面积大,但与非故障线路首半波极性相反。仿真分析表明此暂态特性不受短路时刻、电弧电阻、故障距离和消弧线圈被偿度的影响,为单相接地故障选线和故障测距的讨论提供了理论依据。关键词:配电网; 仿真模型 零序电流;单相接地故障;补偿度; 故障相电压第一章 引言我国35 kV、10 kV(6 kV)配电网中性点运行方式一般为不接地或经消弧线圈接地。当发生单相接地故障时允许继续运行1~2 h,及时查找故障线路和故障点是提高供电可靠性的保证。基于稳态重量的单相接地选线方法有5次谐波电流的幅值方向法【1,2】,注入信号源法【3】,零序电流有功重量法【4,5】等,由于稳态零序电流幅值较小,基于稳态重量的单相接地选线准确率不高;消弧线圈短时并联电阻【6,7】,可提高接地选线的可靠性,但不能很好发挥消弧线圈的作用。近年来,以小波变换为理论讨论工具,分别提出了应用零序电流小波变换系数模值大小与极性【8-13】零序电流小波变换系数模值的积分【14】、零序电压流的小波变换系数之比【15】作为选线判据,但受短路时刻、网络结构、线路长度、接地点的位置、电弧电阻及被分析信号的数据长度、小波基的选取等多因素的影响较大。讨论小电流接地系统单相接地暂态过程特点是单相接地故障选线和测距方法的理论基础,目前关于这方面的文献很少。第二章 仿真模型的建立某35 kV中性点经消弧线圈接地配电网,其Matlab的仿真模型【16】如图1,总长度为176 km。5条一级线路,长度分别为:9、25 13、19、34 km,线路2和线路3分别接有3条二级线路,长度分别为10、1...
