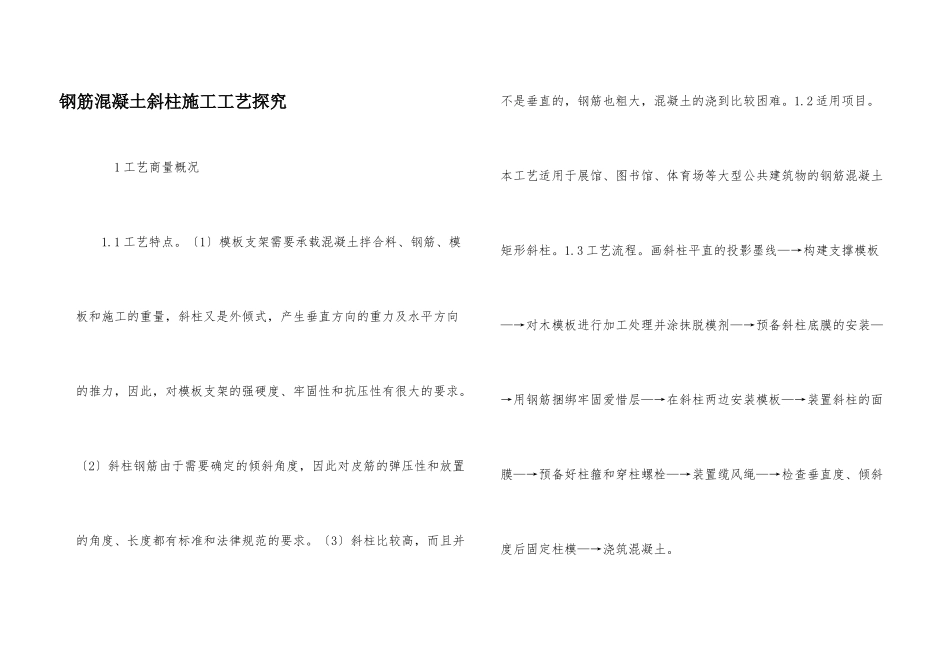

钢筋混凝土斜柱施工工艺探究

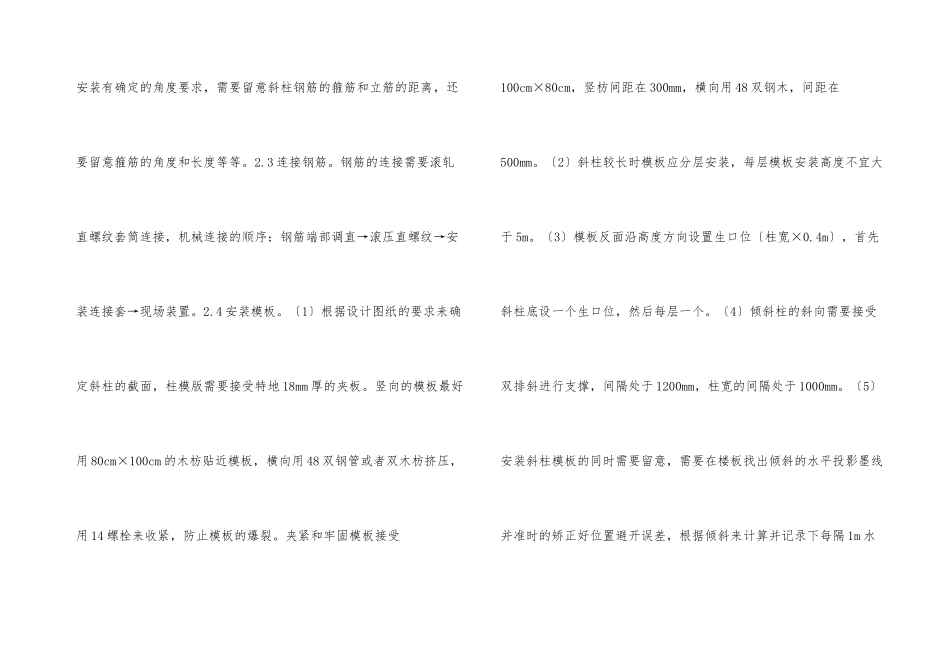

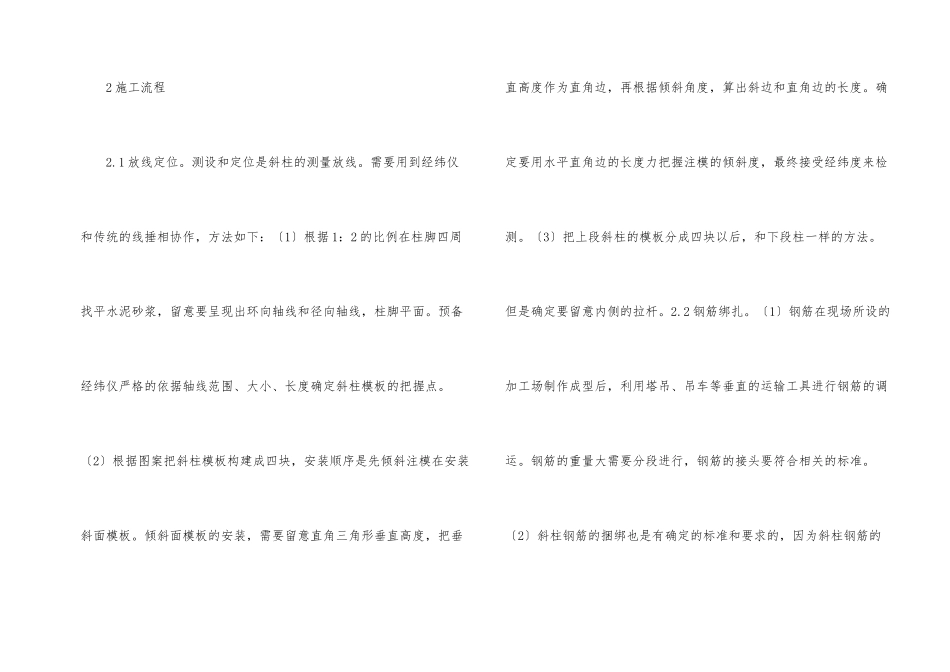

钢筋混凝土斜柱施工工艺探究 1 工艺商量概况 1.1 工艺特点。〔1〕模板支架需要承载混凝土拌合料、钢筋、模板和施工的重量，斜柱又是外倾式，产生垂直方向的重力及水平方向的推力，因此，对模板支架的强硬度、牢固性和抗压性有很大的要求。〔2〕斜柱钢筋由于需要确定的倾斜角度，因此对皮筋的弹压性和放置的角度、长度都有标准和法律规范的要求。〔3〕斜柱比较高，而且并不是垂直的，钢筋也粗大，混凝土的浇到比较困难。1.2 适用项目。本工艺适用于展馆、图书馆、体育场等大型公共建筑物的钢筋混凝土矩形斜柱。1.3 工艺流程。画斜柱平直的投影墨线—→构建支撑模板—→对木模板进行加工处理并涂抹脱模剂—→预备斜柱底膜的安装—→用钢筋捆绑牢固爱惜层—→在斜柱两边安装模板—→装置斜柱的面膜—→预备好柱箍和穿柱螺栓—→装置缆风绳—→检查垂直度、倾斜度后固定柱模—→浇筑混凝土。 2 施工流程 2.1 放线定位。测设和定位是斜柱的测量放线。需要用到经纬仪和传统的线捶相协作，方法如下：〔1〕根据 1：2 的比例在柱脚四周找平水泥砂浆，留意要呈现出环向轴线和径向轴线，柱脚平面。预备经纬仪严格的依据轴线范围、大小、长度确定斜柱模板的把握点。〔2〕根据图案把斜柱模板构建成四块，安装顺序是先倾斜注模在安装斜面模板。倾斜面模板的安装，需要留意直角三角形垂直高度，把垂直高度作为直角边，再根据倾斜角度，算出斜边和直角边的长度。确定要用水平直角边的长度力把握注模的倾斜度，最终接受经纬度来检测。〔3〕把上段斜柱的模板分成四块以后，和下段柱一样的方法。但是确定要留意内侧的拉杆。2.2 钢筋绑扎。〔1〕钢筋在现场所设的加工场制作成型后，利用塔吊、吊车等垂直的运输工具进行钢筋的调运。钢筋的重量大需要分段进行，钢筋的接头要符合相关的标准。〔2〕斜柱钢筋的捆绑也是有确定的标准和要求的，因为斜柱钢筋的安装有确定的角度要求，需要留意斜柱钢筋的箍筋和立筋的距离，还要留意箍筋的角度和长度等等。2.3 连接钢筋。钢筋的连接需要滚轧直螺纹套筒连接，机械连接的顺序：钢筋端部调直→滚压直螺纹→安装连接套→现场装置。2.4 安装模板。〔1〕根据设计图纸的要求来确定斜柱的截面，柱模版需要接受特地 18mm 厚的夹板。竖向的模板最好用 80cm×100cm 的木枋贴近模板，横向用 48 双钢管或者双木枋挤压，用 14 螺栓来收紧，防止模板的爆裂。夹紧和牢固模板接受100cm×80cm，竖枋间距在 300mm，横向用 ...
