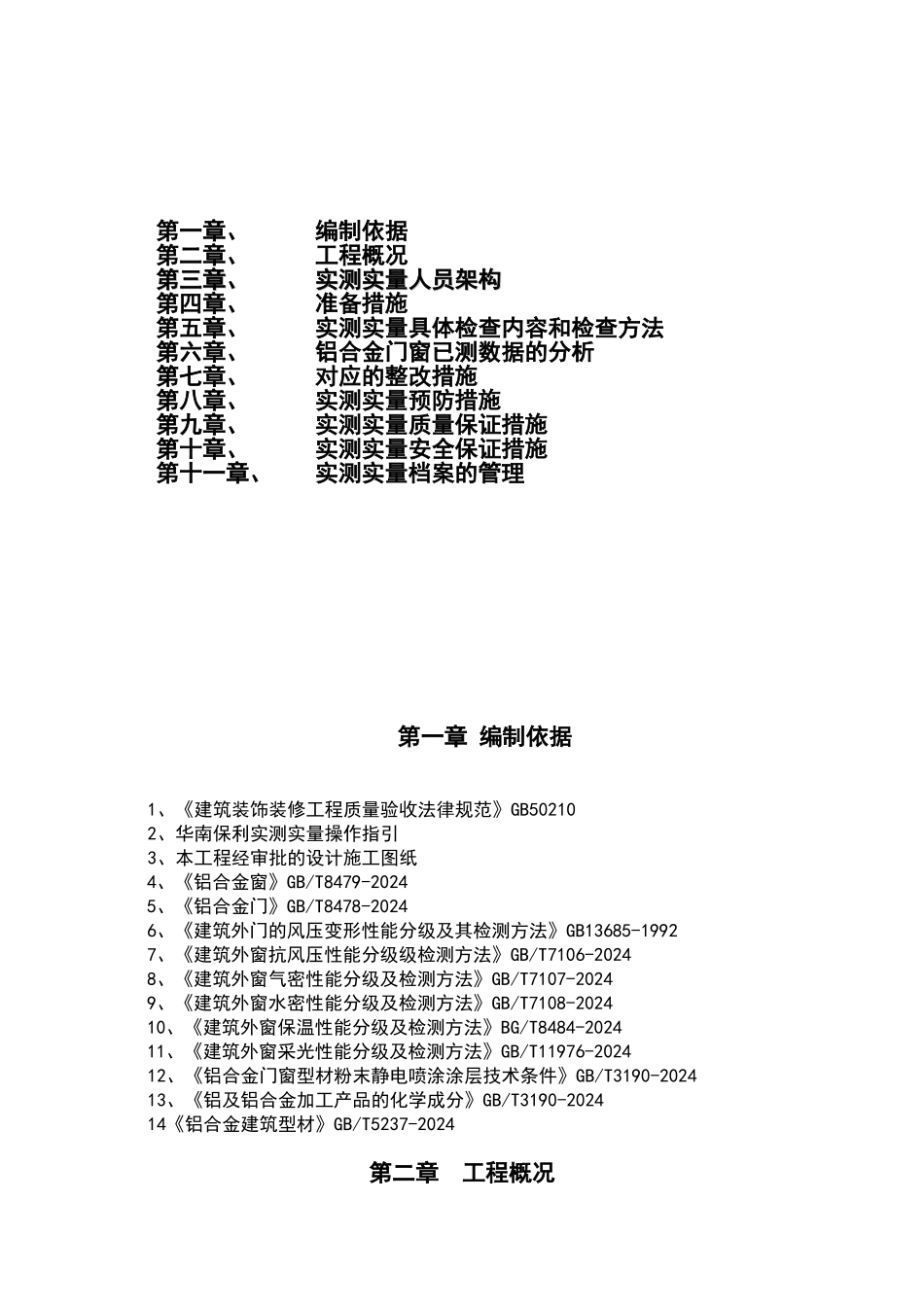

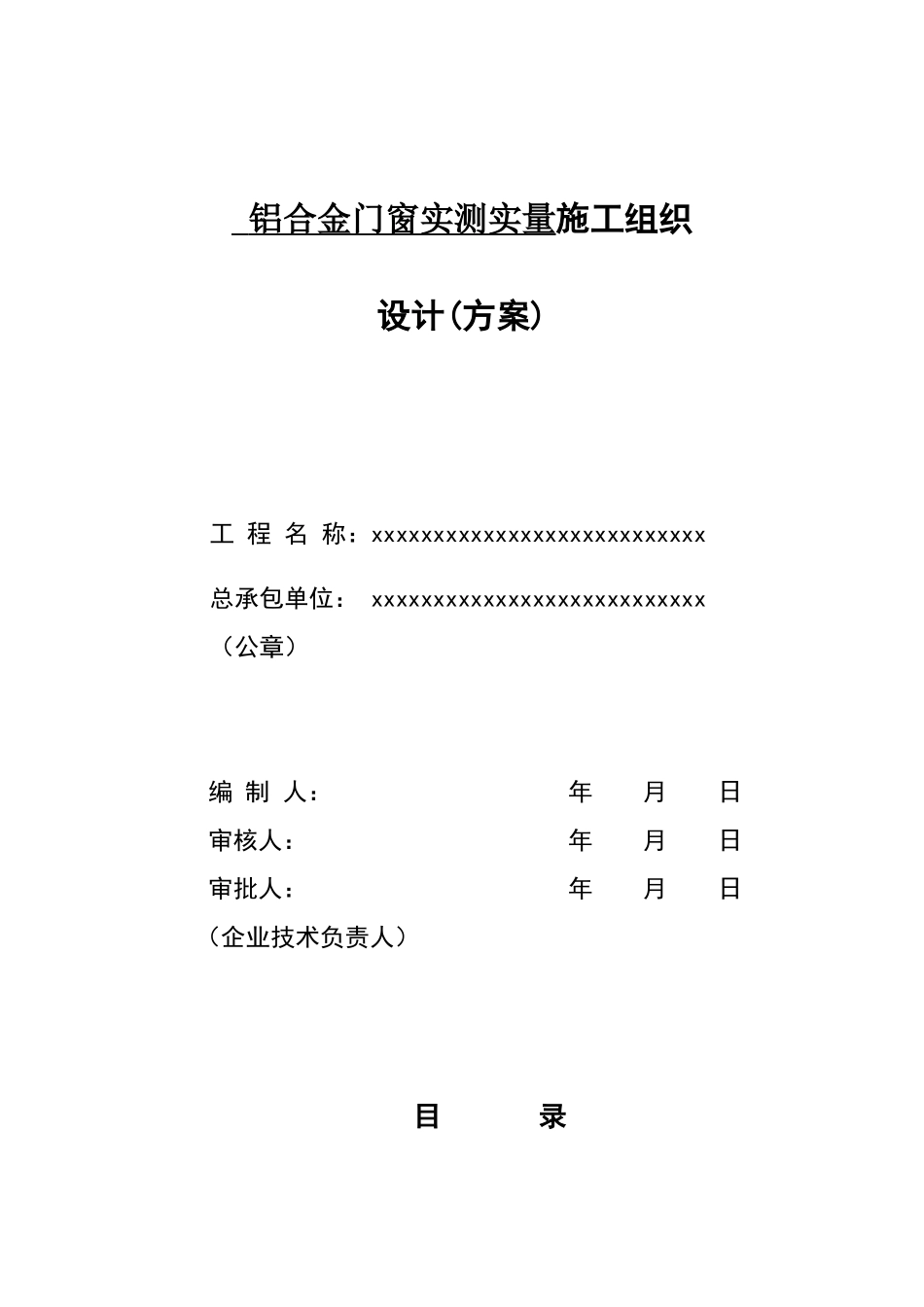

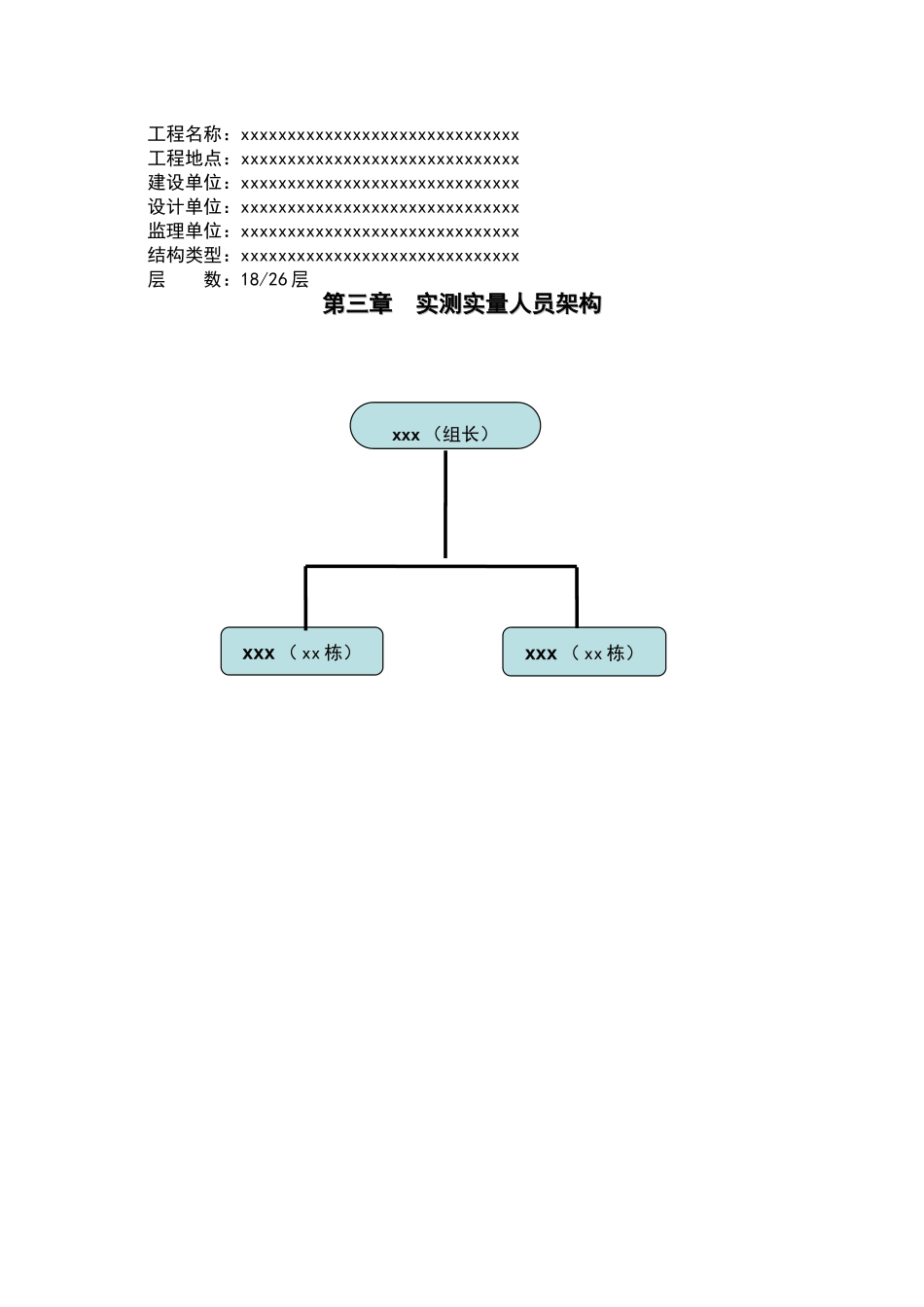

铝合金门窗实测实量 施工组织设计(方案)工 程 名 称:xxxxxxxxxxxxxxxxxxxxxxxxxxx 总承包单位: xxxxxxxxxxxxxxxxxxxxxxxxxxx (公章)编 制 人: 年 月 日审核人: 年 月 日审批人: 年 月 日(企业技术负责人)目 录第一章、编制依据第二章、工程概况第三章、第三章、实测实量人员架构实测实量人员架构第四章、准备措施第五章、实测实量具体检查内容和检查方法第六章、铝合金门窗已测数据的分析第七章、对应的整改措施第八章、实测实量预防措施第九章、实测实量质量保证措施第十章、实测实量安全保证措施第十一章、实测实量档案的管理第一章 编制依据1、《建筑装饰装修工程质量验收法律规范》GB502102、华南保利实测实量操作指引3、本工程经审批的设计施工图纸4、《铝合金窗》GB/T8479-20245、《铝合金门》GB/T8478-20246、《建筑外门的风压变形性能分级及其检测方法》GB13685-19927、《建筑外窗抗风压性能分级级检测方法》GB/T7106-20248、《建筑外窗气密性能分级及检测方法》GB/T7107-20249、《建筑外窗水密性能分级及检测方法》GB/T7108-202410、《建筑外窗保温性能分级及检测方法》BG/T8484-202411、《建筑外窗采光性能分级及检测方法》GB/T11976-202412、《铝合金门窗型材粉末静电喷涂涂层技术条件》GB/T3190-202413、《铝及铝合金加工产品的化学成分》GB/T3190-202414《铝合金建筑型材》GB/T5237-2024第二章 工程概况工程名称:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx工程地点:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 建设单位:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 设计单位:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx监理单位:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx结构类型:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 层 数:18/26 层第三章 实测实量人员架构第三章 实测实量人员架构xxx (组长)xxx ( xx 栋)xxx ( xx 栋)第四章 准备措施 一、实测实量机具准备二、实测实量整改主要机械设备准备设备名称单位数量设备名称单位数量红外线铅垂仪台2水平尺把2手提砂轮机台2塞尺把2瓦斯枪把2手锤 1kg把4手动注胶枪把2玻璃吸盘个4多功能切割机台8安全带付35手电钻把10安全帽顶15第五章 实测实量具体检查内容和检查方法一、门窗固定片数量(1)指标说明:指门窗固定片数量是否满足要求,反映门窗安装质量。(2)测量前置条件:整层门窗框安装完成后 5 天内完成实测工作,并在塞缝前完成。(3)允许偏差:实际固定片数量与应用固定片数量...
