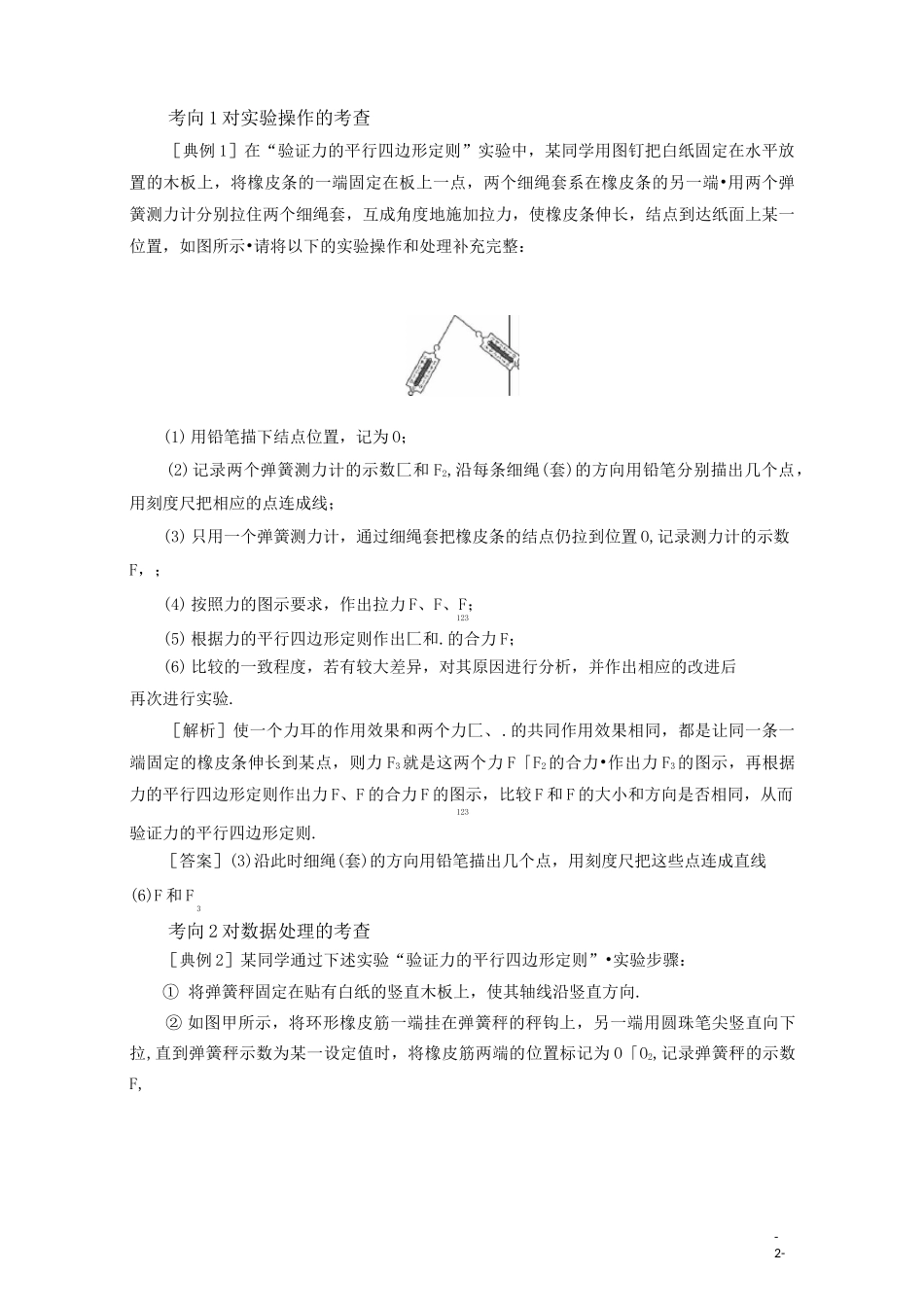

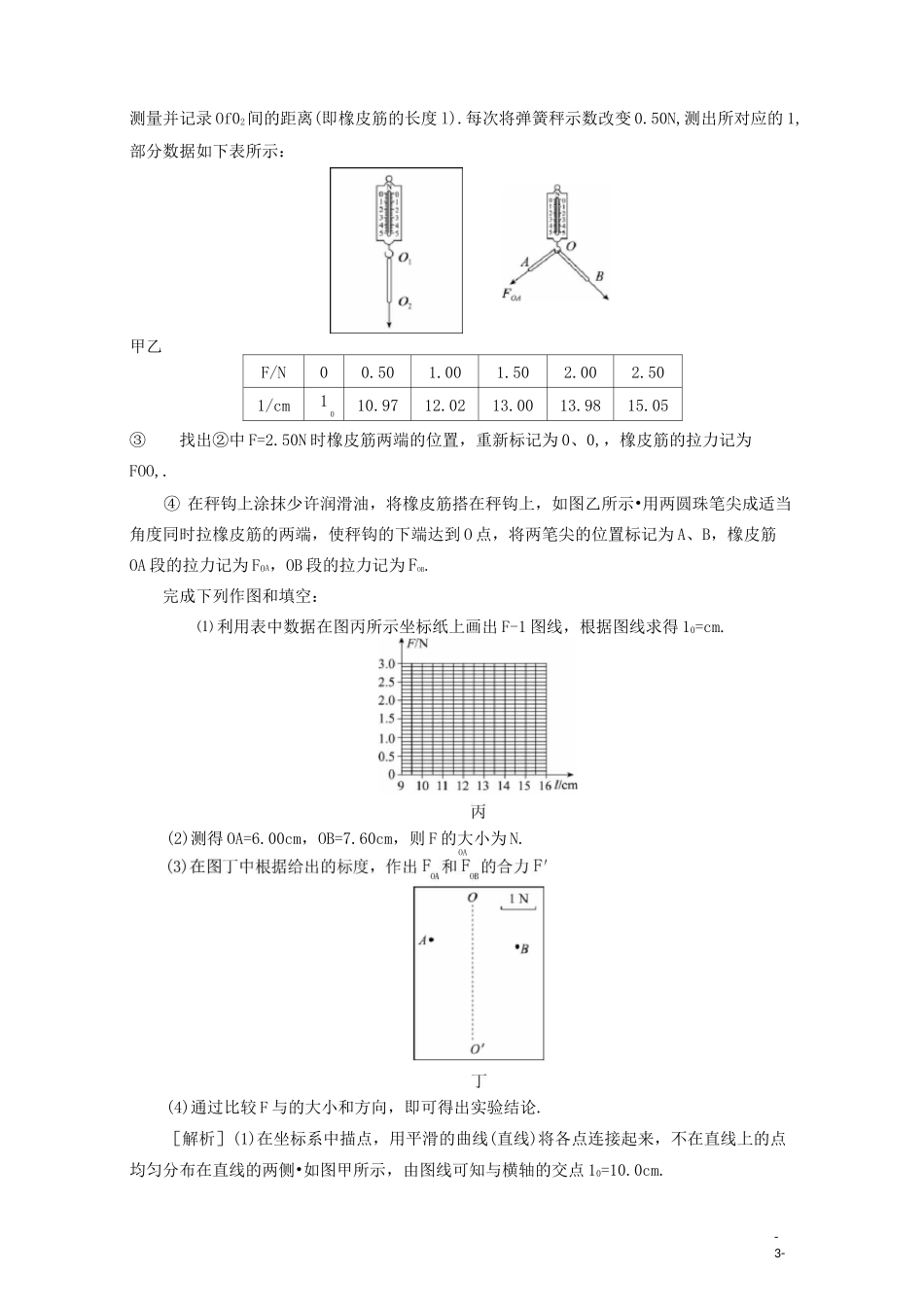

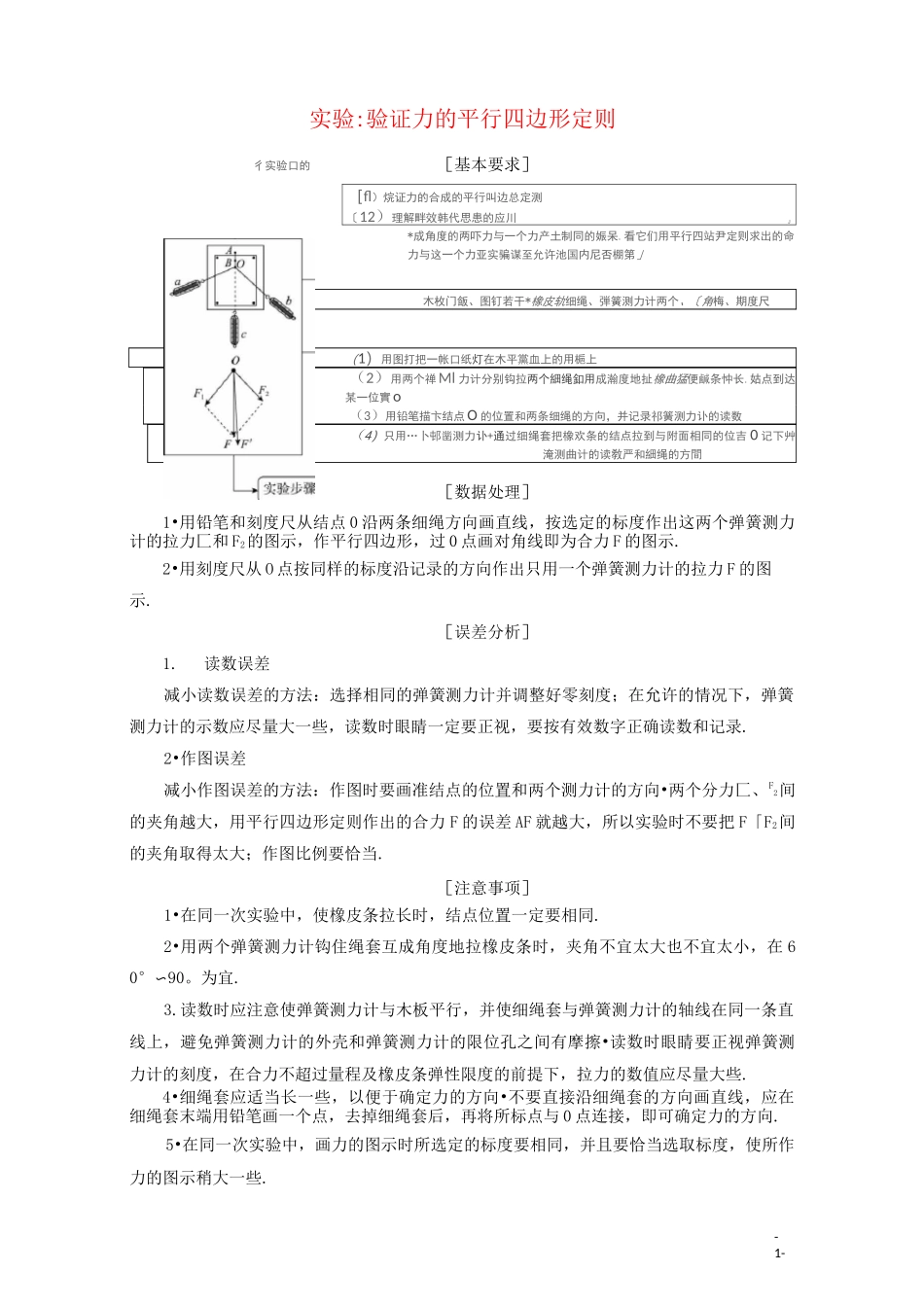

-1-实验:验证力的平行四边形定则［基本要求］［fl）烷证力的合成的平行叫边总定测〔12）理解畔效韩代思患的应川J*成角度的两吓力与一个力产土制同的娠呆.看它们用平行四站尹定则求出的命力与这一个力亚实骗谋至允许池国内尼否棚第」木枚门飯、图钉若干*橡皮轨细绳、弾簧测力计两个、〔角梅、期度尺（1）用图打把一帐口纸灯在木平黨血上的用梔上（2）用两个禅 Ml 力计分别钩拉两个細绳釦用成瀚度地扯橡曲猛便鹹条忡长.姑点到达某一位實o（3）用铅笔描卞结点O 的位置和两条细绳的方向，并记录祁簧测力讣的读数（4）只用…卜邨凿测力讣+通过细绳套把橡欢条的结点拉到与附面相同的位吉 0 记下艸淹测曲计的读敎严和細绳的方間［数据处理］1•用铅笔和刻度尺从结点 0 沿两条细绳方向画直线，按选定的标度作出这两个弹簧测力计的拉力匚和 F2的图示，作平行四边形，过 0 点画对角线即为合力 F 的图示.2•用刻度尺从 O 点按同样的标度沿记录的方向作出只用一个弹簧测力计的拉力 F 的图示.［误差分析］1.读数误差减小读数误差的方法：选择相同的弹簧测力计并调整好零刻度；在允许的情况下，弹簧测力计的示数应尽量大一些，读数时眼睛一定要正视，要按有效数字正确读数和记录.2•作图误差减小作图误差的方法：作图时要画准结点的位置和两个测力计的方向•两个分力匚、F2间的夹角越大，用平行四边形定则作出的合力 F 的误差 AF 就越大，所以实验时不要把 F「F2间的夹角取得太大；作图比例要恰当.［注意事项］1•在同一次实验中，使橡皮条拉长时，结点位置一定要相同.2•用两个弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在 60°〜90。为宜.3.读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳和弹簧测力计的限位孔之间有摩擦•读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值应尽量大些.4•细绳套应适当长一些，以便于确定力的方向•不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与 0 点连接，即可确定力的方向.5•在同一次实验中，画力的图示时所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些.彳实验口的-2-考向 1 对实验操作的考查［典例 1］在“验证力的平行四边形定则”实验中，某同学用图钉把白纸固定在水平放置的木板上，将橡皮条的一端...
