斜管(板)沉淀池的知识点汇总,及常见问题解决!

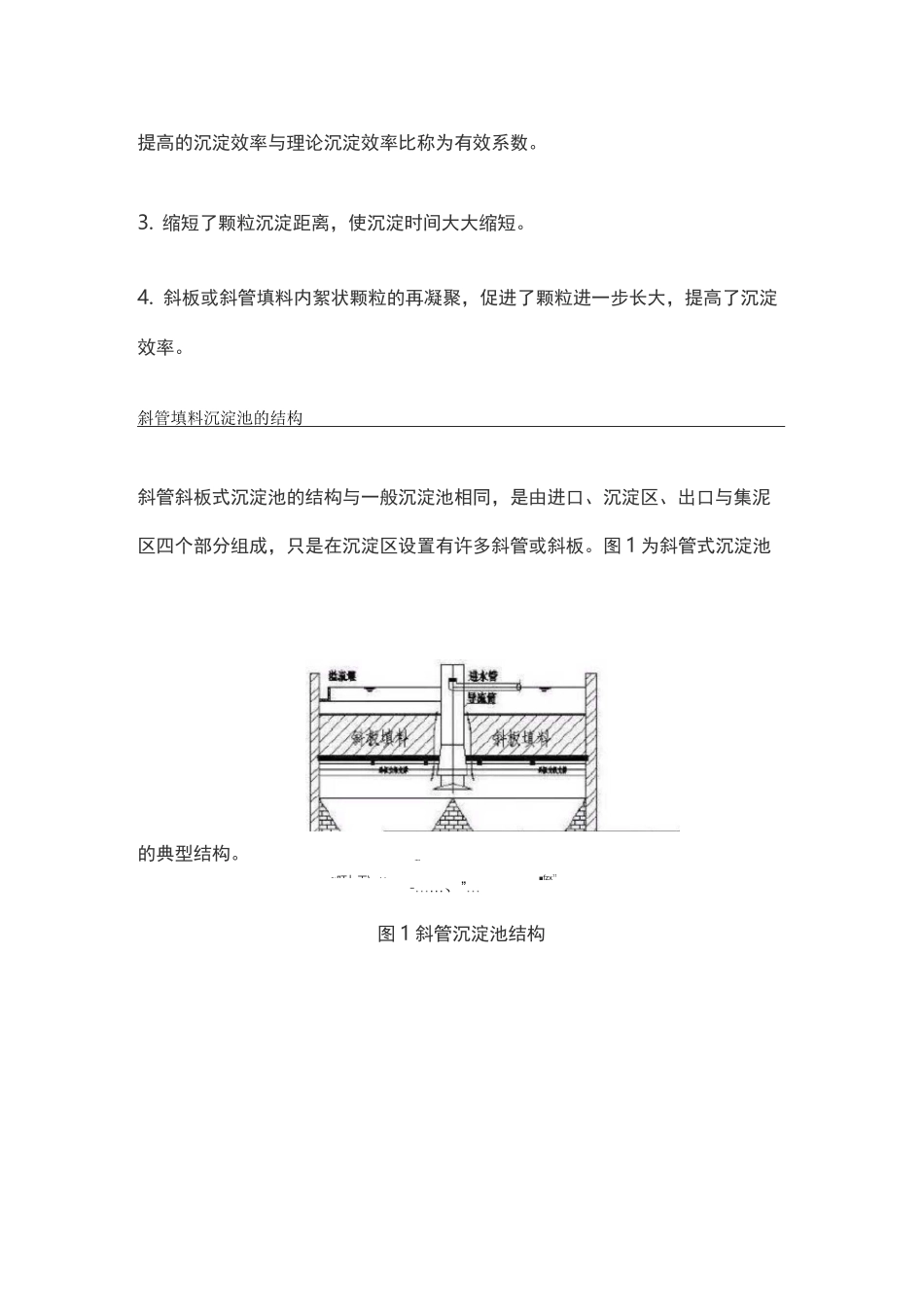

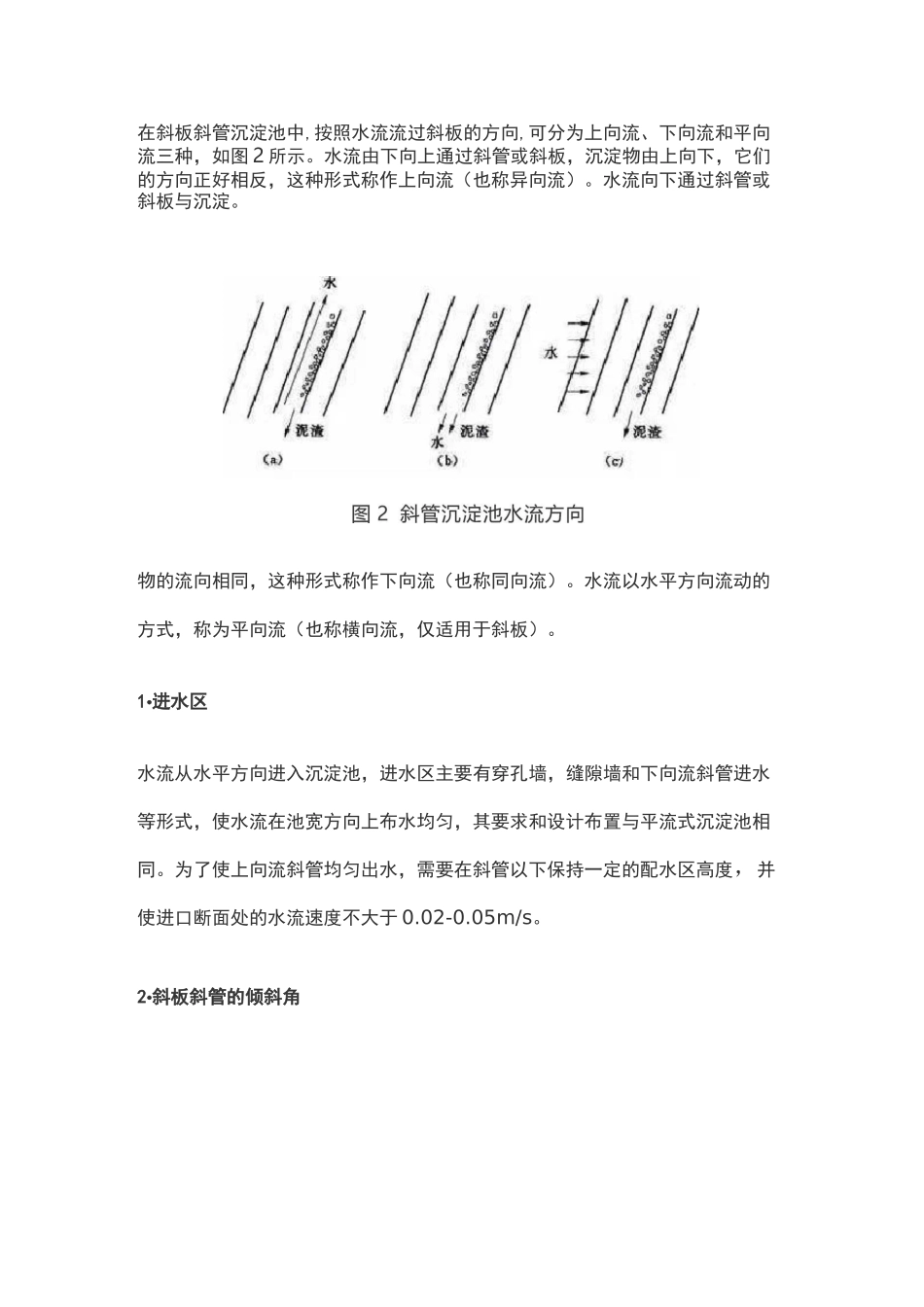

污斜管（板）沉淀池的知识点汇总,及常见问题解决!斜管沉淀池的原理及特点根据浅池原理,在沉淀池有效容积一定的条件下。沉淀池面积越大,沉淀池的沉淀效率就越高，与沉淀时间没有关系；沉淀池越浅，沉淀时间就越短。斜管填料式沉淀池的沉淀区是由一系列平行的斜板或斜管把水流分隔成薄层，体现了浅池原理。斜板斜管沉淀池的特点是：1.利用了层流原理，水流在板间或管内流动，水力半径很小，所以雷诺数较低，一般情况下，雷诺数 Re 在 200 左右，水流呈现层流状态，对沉淀极为有利，斜管内水流的弗劳德数约在 1*10 人-3〜1*10 人-4 之间,水流呈稳定状态。2.增加了沉淀池的面积，使沉淀效率提高。当然,由于斜板的具体布置、进出水的影响及板或管内流态的影响等，处理能力不可能达到理论倍数。实际'llII■fzx11I:叮」工\>,jri,J-… … 、 ”…提高的沉淀效率与理论沉淀效率比称为有效系数。3. 缩短了颗粒沉淀距离，使沉淀时间大大缩短。4. 斜板或斜管填料内絮状颗粒的再凝聚，促进了颗粒进一步长大，提高了沉淀效率。斜管填料沉淀池的结构斜管斜板式沉淀池的结构与一般沉淀池相同，是由进口、沉淀区、出口与集泥区四个部分组成，只是在沉淀区设置有许多斜管或斜板。图 1 为斜管式沉淀池的典型结构。图 1 斜管沉淀池结构在斜板斜管沉淀池中,按照水流流过斜板的方向,可分为上向流、下向流和平向流三种，如图 2 所示。水流由下向上通过斜管或斜板，沉淀物由上向下，它们的方向正好相反，这种形式称作上向流（也称异向流）。水流向下通过斜管或斜板与沉淀。物的流向相同，这种形式称作下向流（也称同向流）。水流以水平方向流动的方式，称为平向流（也称横向流，仅适用于斜板）。1•进水区水流从水平方向进入沉淀池，进水区主要有穿孔墙，缝隙墙和下向流斜管进水等形式，使水流在池宽方向上布水均匀，其要求和设计布置与平流式沉淀池相同。为了使上向流斜管均匀出水，需要在斜管以下保持一定的配水区高度，并使进口断面处的水流速度不大于 0.02-0.05m/s。2•斜板斜管的倾斜角斜板与水平方向的夹角称为倾斜角，倾斜角 a 越小，截留速度 uO 越小，沉降效果越好，但为使污泥能自动滑下排泥通畅，a 值不能太小，对上向流斜板、斜管沉淀池，a 一般不小于 55。-60°。对下向流斜板、斜管沉淀池因排泥比较容易，一般不小于 30°-40°。3•斜板斜管的形状与材质为了充分利用沉淀池的有限容积，斜板、斜管都设计成截面为密集形的几何图形...
