面板堆石坝施工方案

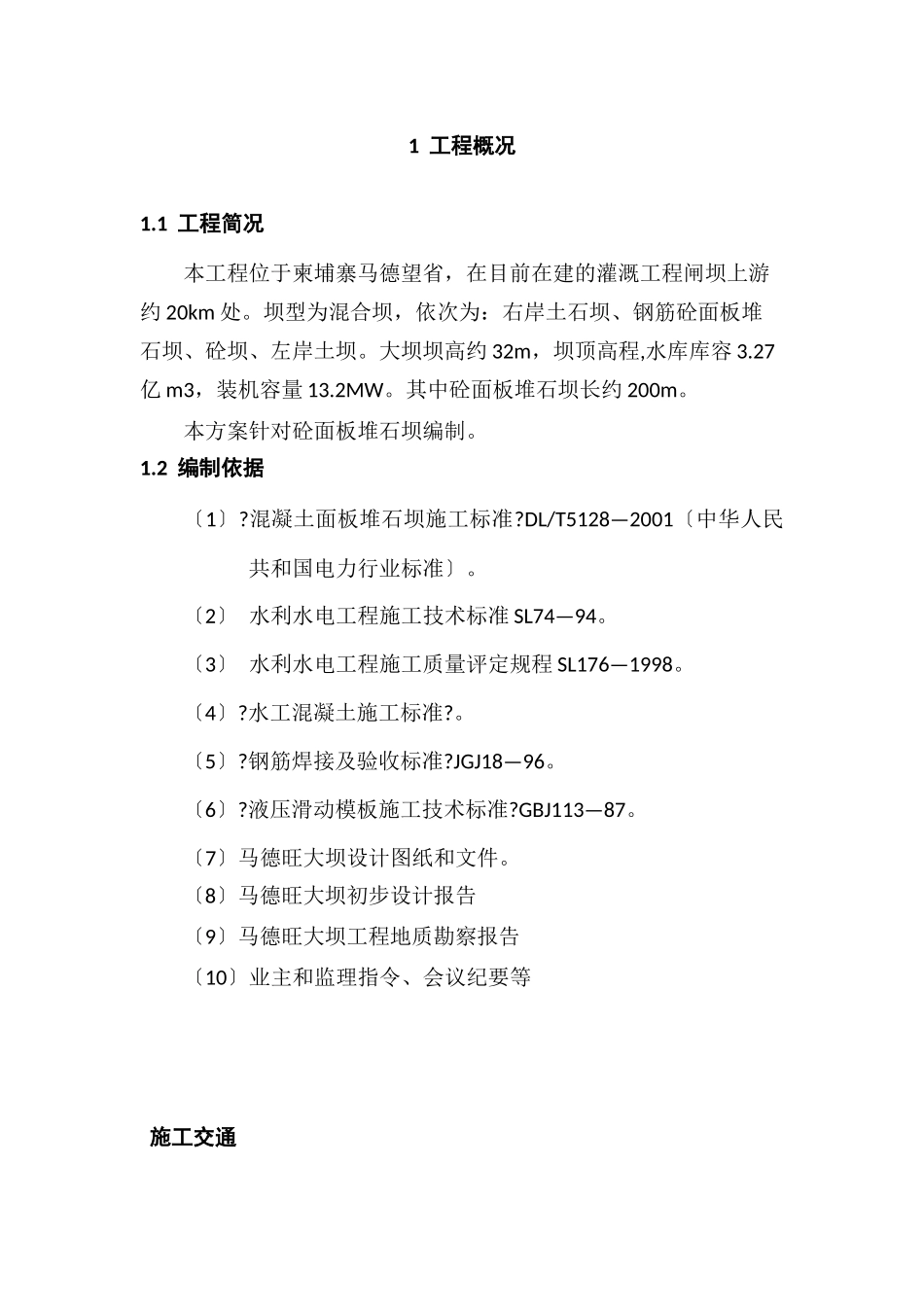

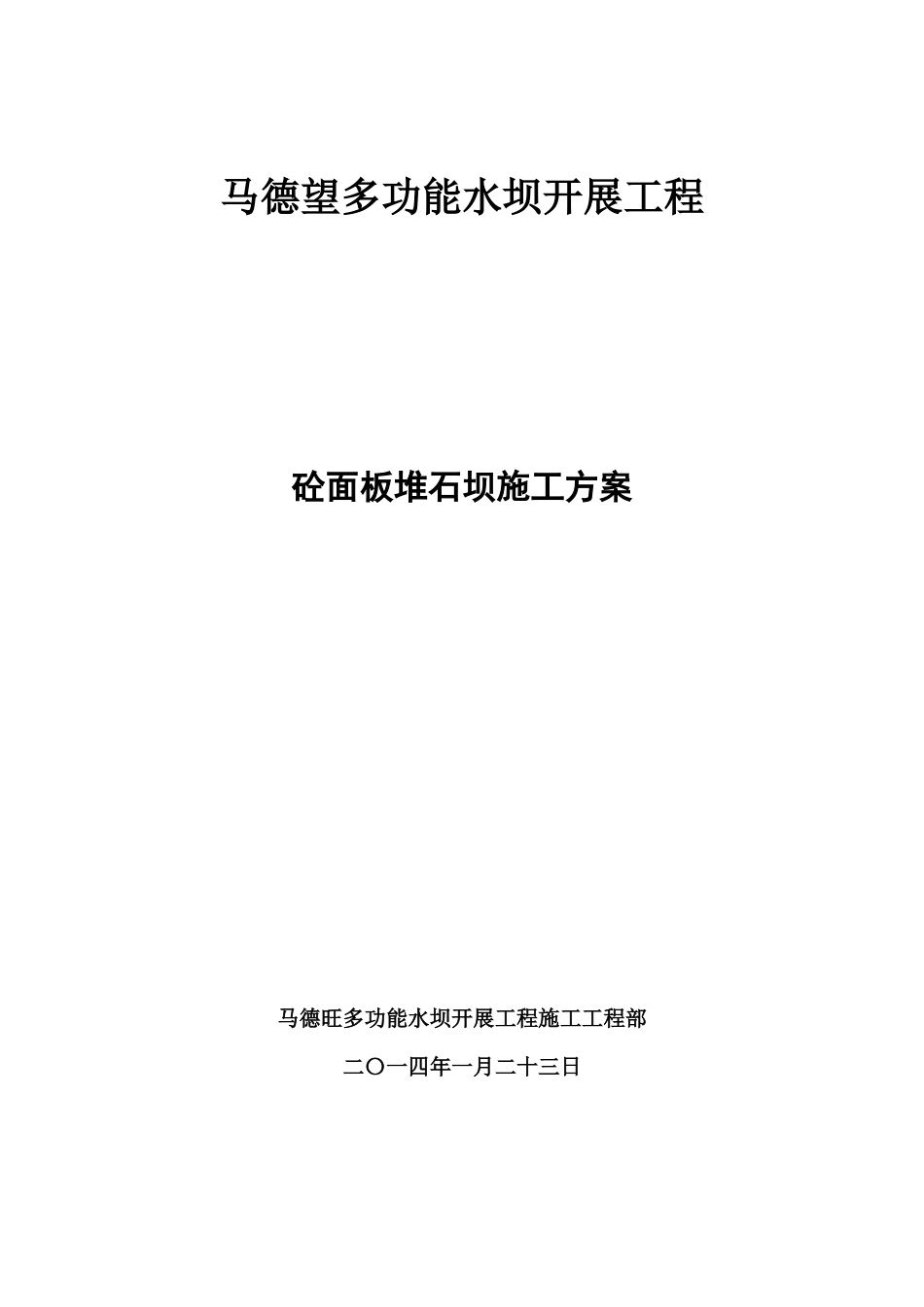

马德望多功能水坝开展工程砼面板堆石坝施工方案马德旺多功能水坝开展工程施工工程部二〇一四年一月二十三日 校核：编写： 1 工程概况1.1 工程简况本工程位于柬埔寨马德望省，在目前在建的灌溉工程闸坝上游约 20km 处。坝型为混合坝，依次为：右岸土石坝、钢筋砼面板堆石坝、砼坝、左岸土坝。大坝坝高约 32m，坝顶高程,水库库容 3.27亿 m3，装机容量 13.2MW。其中砼面板堆石坝长约 200m。本方案针对砼面板堆石坝编制。1.2 编制依据〔1〕?混凝土面板堆石坝施工标准?DL/T5128—2001〔中华人民共和国电力行业标准〕。〔2〕 水利水电工程施工技术标准 SL74—94。〔3〕 水利水电工程施工质量评定规程 SL176—1998。〔4〕?水工混凝土施工标准?。〔5〕?钢筋焊接及验收标准?JGJ18—96。〔6〕?液压滑动模板施工技术标准?GBJ113—87。〔7〕马德旺大坝设计图纸和文件。〔8〕马德旺大坝初步设计报告〔9〕马德旺大坝工程地质勘察报告〔10〕业主和监理指令、会议纪要等 施工交通1.3.1 对外交通条件 马德望水库工程位于柬埔寨西北部马德望市，距马德望市45km，工程区周边有 5 号、57 号公路通过，5 号公路是从柬埔寨首都金边〔Phnom Penh〕经磅清扬市〔Kompong Chhnang City〕、菩萨市〔Pursat City〕和马德望市，到达柬埔寨和泰国边界的 Poipet，最后与泰国的公路相连，对外交通便利。修筑一条主干道约 1.9 公里，连接 57 号公路，有利于施工材料、仪表和设备的运输。1.3.2 场内交通场内共布置 2 条公路，与主干道连接，均为双车道，泥结石路面。1 号公路通向生活区、2 号公路通向钢便桥，直达拌合站，然后分别向上游围堰和下游围堰方向，形成环形公路；环形公路与坝内临时道路连接，形成环形运输路线。本工程施工范围为桩号：堆石坝桩号：2+316.2-2+497.685，约 200m，C25W8 砼面板，坝顶设有防浪墙高程为 61.55，最大坝高约 29.35m。主要工程量主要为：土方开挖方量 187547m3，石方开挖方量13084m3，坝体堆石填筑 275873m3，干砌石护坡 2090 m3，过渡料41175 m3垫层料 19088 m3，面板砼 6754 m3，趾板砼 1297 m3。2 施工方案与施工方法施工方案面板堆石坝施工总进度方案表序号工程名称方案开工时间方案完工时间工期〔天〕工程量1土方开挖2024. 4.42024.4.1815187547m32石方开挖2024. 4.192024.4.25713084m33趾板砼901300m34固结帷幕灌浆201353375m5堆石料填筑160万 m36面板砼1206754 m37干砌石护坡602...
