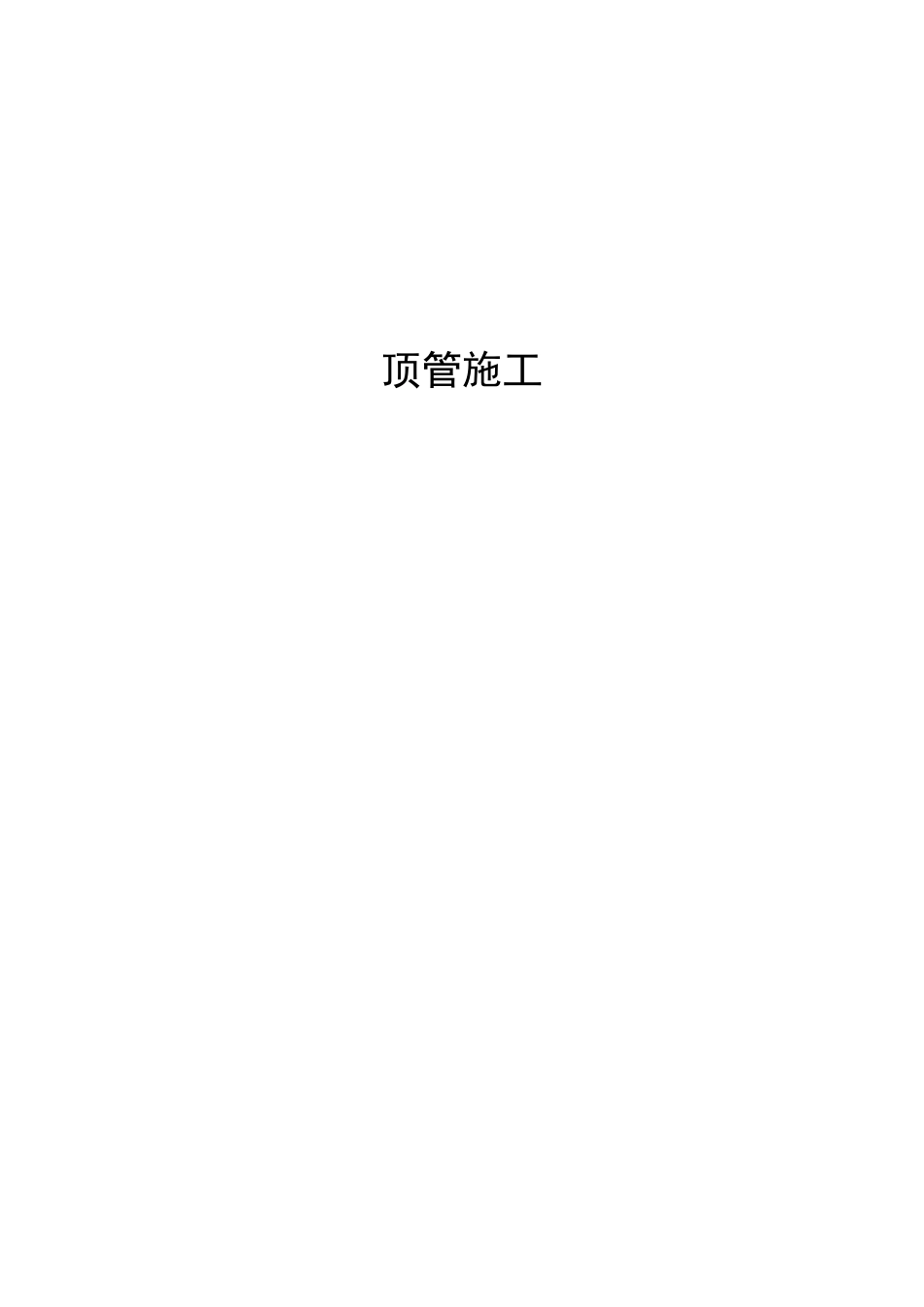

顶管施工工艺流程简介

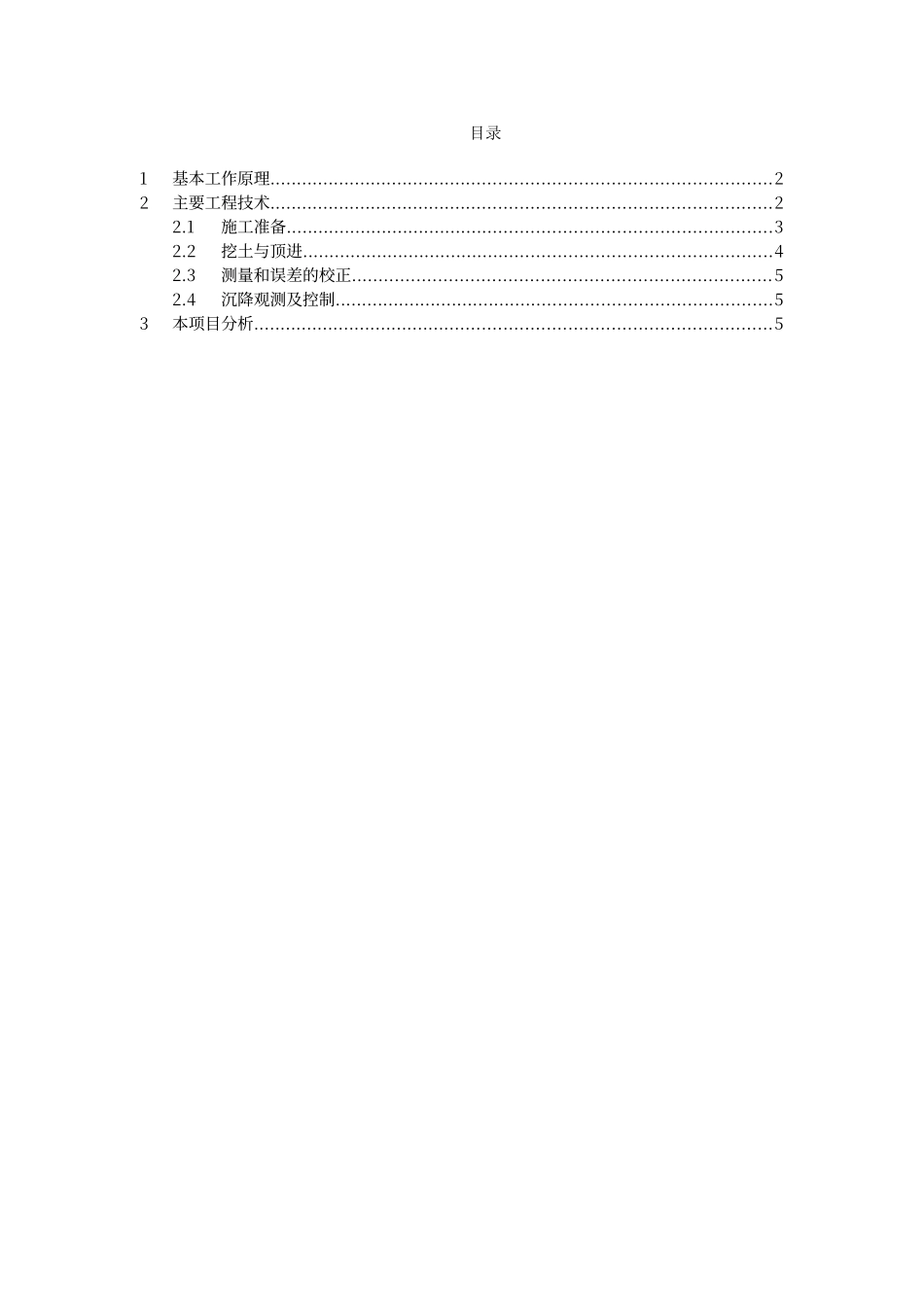

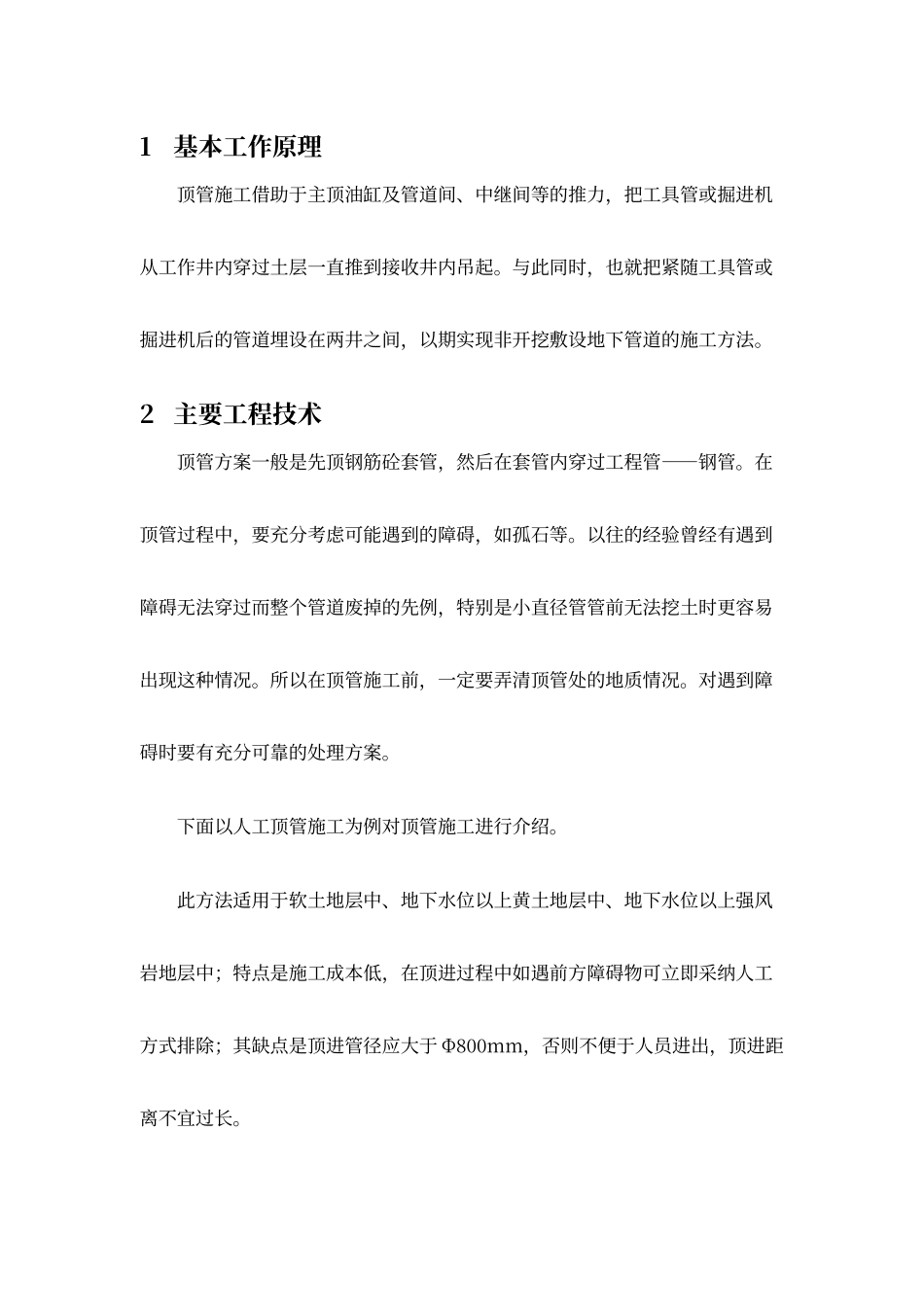

顶管施工目录1基本工作原理..............................................................................................22主要工程技术..............................................................................................22.1施工准备...........................................................................................32.2挖土与顶进........................................................................................42.3测量和误差的校正..............................................................................52.4沉降观测及控制..................................................................................53本项目分析.................................................................................................51基本工作原理顶管施工借助于主顶油缸及管道间、中继间等的推力，把工具管或掘进机从工作井内穿过土层一直推到接收井内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两井之间，以期实现非开挖敷设地下管道的施工方法。2 主要工程技术顶管方案一般是先顶钢筋砼套管，然后在套管内穿过工程管——钢管。在顶管过程中，要充分考虑可能遇到的障碍，如孤石等。以往的经验曾经有遇到障碍无法穿过而整个管道废掉的先例，特别是小直径管管前无法挖土时更容易出现这种情况。所以在顶管施工前，一定要弄清顶管处的地质情况。对遇到障碍时要有充分可靠的处理方案。下面以人工顶管施工为例对顶管施工进行介绍。此方法适用于软土地层中、地下水位以上黄土地层中、地下水位以上强风岩地层中；特点是施工成本低，在顶进过程中如遇前方障碍物可立即采纳人工方式排除；其缺点是顶进管径应大于 Φ800mm，否则不便于人员进出，顶进距离不宜过长。人工顶管施工顶管系统主要包括：千斤顶、顶铁、后靠背、导轨、顶管管节。施工示意图如下：顶管施工示意图2.1施工准备1、顶管工作井施工，井内设集水坑，便于抽排积水；2、后靠背设置，工作井基础设定后，根据管道走向设置后靠背。3、导轨安装，导轨安装牢固与准确对管子的顶进质量有较大的影响，因此导轨安装依据管径大小、管道坡度、顶进方向确定，顶进方向必须平直，标高、轴线准确。导轨可用轻型钢轨制作。4、顶进设备采纳千斤顶，头部设刃口工具管，起切土作用并保护管道及导向作用。为防止土体坍塌，在工具管...
