预制预应力小箱梁施工方案

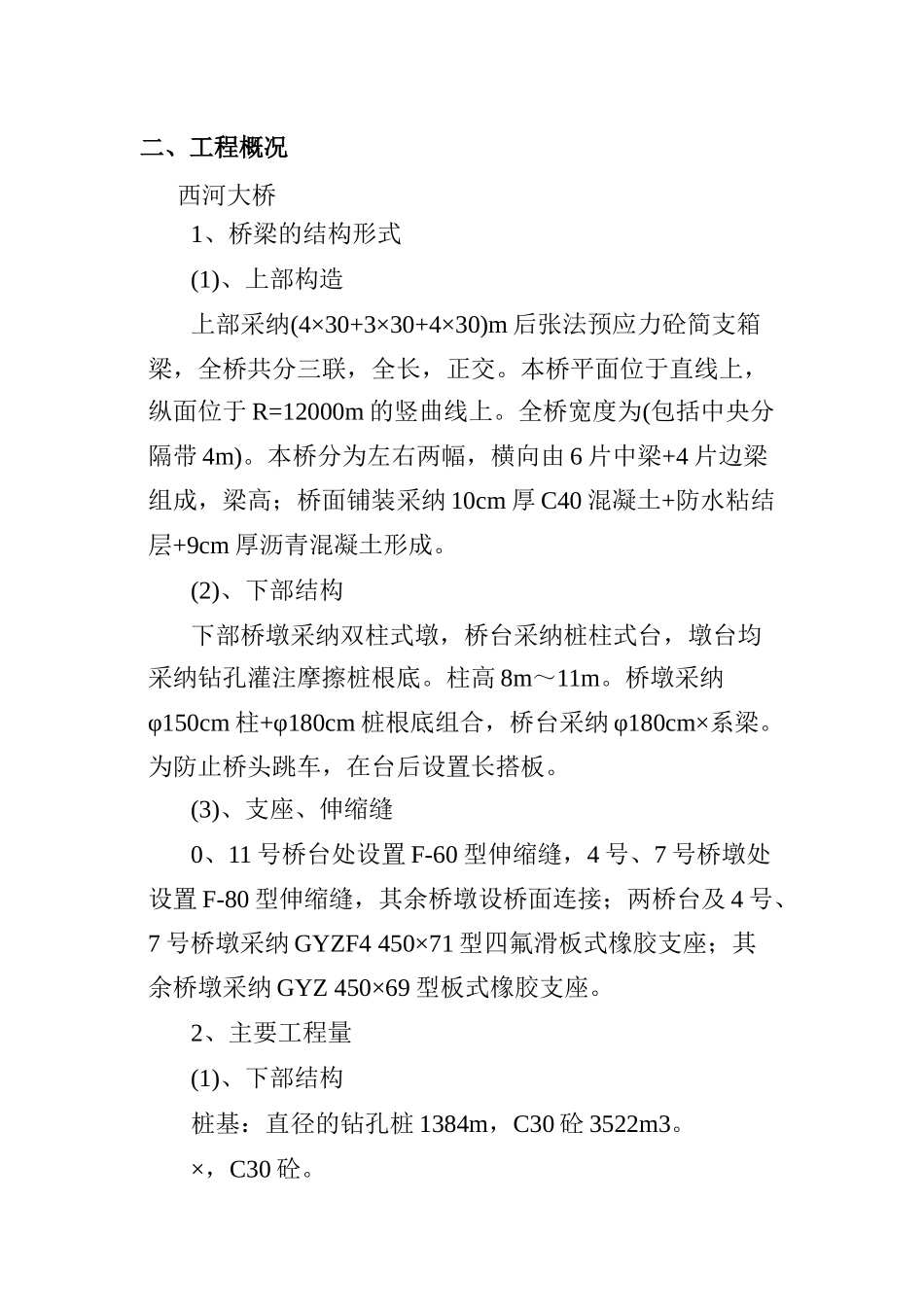

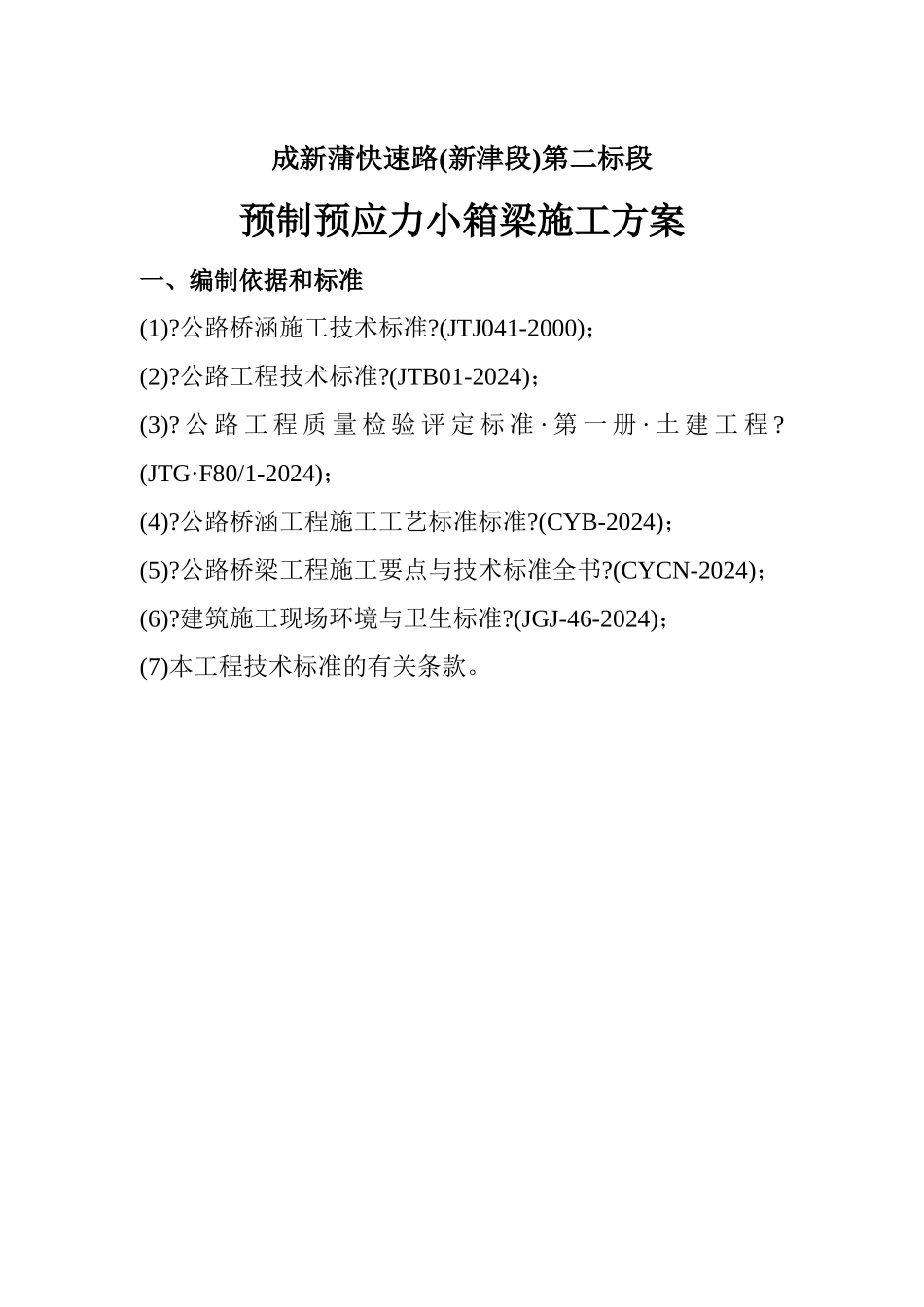

成新蒲快速路(新津段)第二标段预制预应力小箱梁施工方案一、编制依据和标准(1)?公路桥涵施工技术标准?(JTJ041-2000)；(2)?公路工程技术标准?(JTB01-2024)；(3)? 公 路 工 程 质 量 检 验 评 定 标 准 · 第 一 册 · 土 建 工 程 ?(JTG·F80/1-2024)；(4)?公路桥涵工程施工工艺标准标准?(CYB-2024)；(5)?公路桥梁工程施工要点与技术标准全书?(CYCN-2024)；(6)?建筑施工现场环境与卫生标准?(JGJ-46-2024)；(7)本工程技术标准的有关条款。二、工程概况西河大桥1、桥梁的结构形式(1)、上部构造上部采纳(4×30+3×30+4×30)m 后张法预应力砼简支箱梁，全桥共分三联，全长，正交。本桥平面位于直线上，纵面位于 R=12000m 的竖曲线上。全桥宽度为(包括中央分隔带 4m)。本桥分为左右两幅，横向由 6 片中梁+4 片边梁组成，梁高；桥面铺装采纳 10cm 厚 C40 混凝土+防水粘结层+9cm 厚沥青混凝土形成。(2)、下部结构下部桥墩采纳双柱式墩，桥台采纳桩柱式台，墩台均采纳钻孔灌注摩擦桩根底。柱高 8m～11m。桥墩采纳φ150cm 柱+φ180cm 桩根底组合，桥台采纳 φ180cm×系梁。为防止桥头跳车，在台后设置长搭板。(3)、支座、伸缩缝0、11 号桥台处设置 F-60 型伸缩缝，4 号、7 号桥墩处设置 F-80 型伸缩缝，其余桥墩设桥面连接；两桥台及 4 号、7 号桥墩采纳 GYZF4 450×71 型四氟滑板式橡胶支座；其余桥墩采纳 GYZ 450×69 型板式橡胶支座。2、主要工程量(1)、下部结构桩基：直径的钻孔桩 1384m，C30 砼 3522m3。×，C30 砼。柱：直径的柱 392m，C30 砼 693m3。盖梁：C30 砼。挡块：C30 砼。(2)、上部结构预制安装小箱梁 110 片，C50 砼 4031.5 m3；防撞护栏。预制安装小箱梁 220 片，C50 砼 m3；羊马河大桥 (1)、上部构造上部采纳(4×30+3×30+4×30)m 后张法预应力砼简支箱梁，全桥共分三联，全长 338 米，斜交 30 度。平面位于直线上，纵面位于 R=50000m 的竖曲线及-0.3%直坡段上。本桥分为左右两幅，横向由 6 片中梁+4 片边梁组成，梁高；本桥全桥宽度为(包括中央分隔带 4m)； 桥面铺装采纳10cm 厚 C40 混凝土+防水粘结层+9cm 厚沥青混凝土形成。(2)、下部结构下部桥墩采纳双柱式墩，桥台采纳桩柱式台，墩台均采纳钻孔灌注摩擦桩根底。柱高 m。桥墩采纳 φ150cm 柱+φ180cm 桩根底组合，桥台采纳 φ180cm 桩根底。桥面为双向横板，由盖梁斜置形成。为防止...
