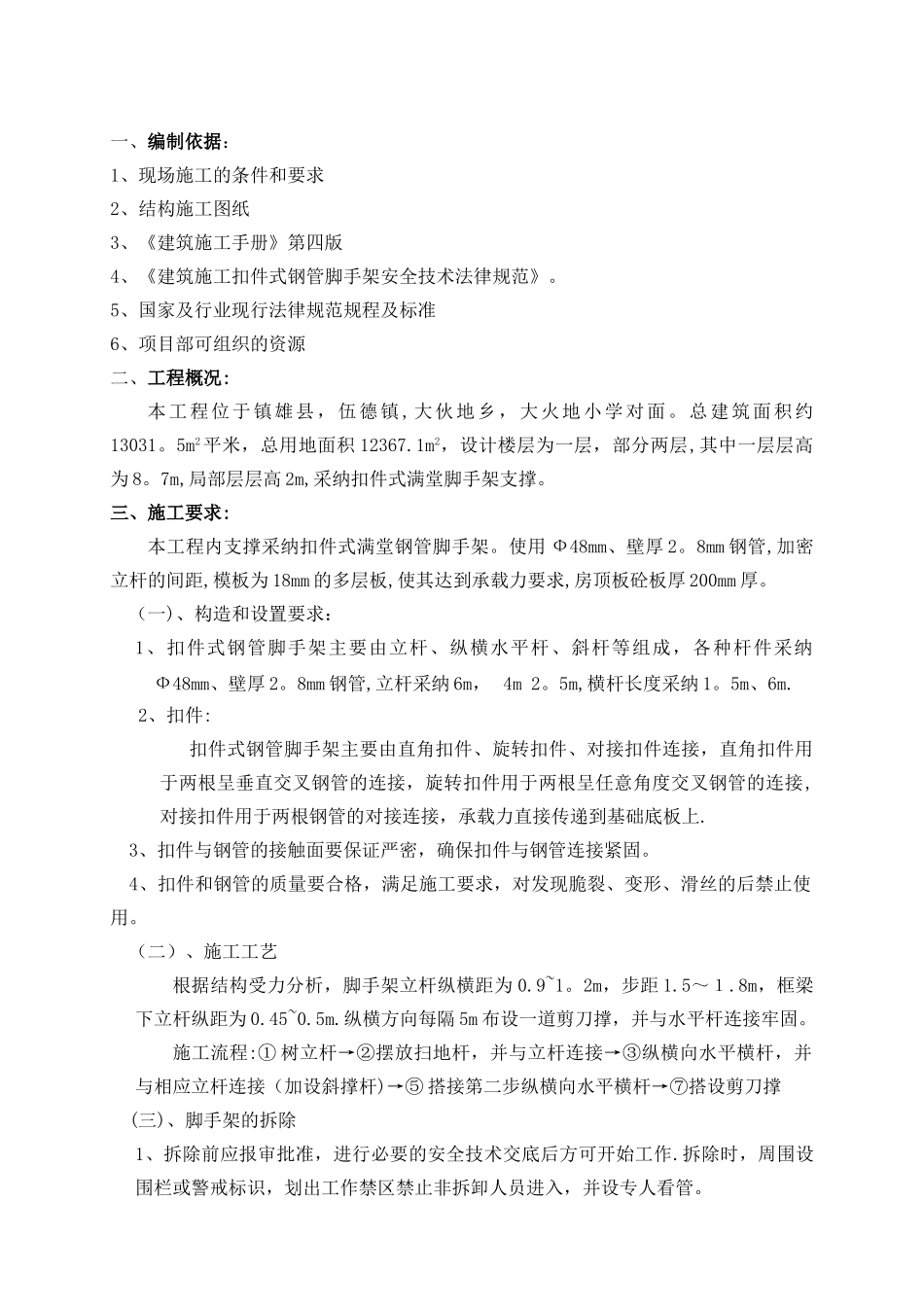

一、编制依据:1、现场施工的条件和要求2、结构施工图纸3、《建筑施工手册》第四版4、《建筑施工扣件式钢管脚手架安全技术法律规范》。5、国家及行业现行法律规范规程及标准6、项目部可组织的资源二、工程概况:本工程位于镇雄县,伍德镇 ,大伙地乡,大火地小学对面。总建筑面积约13031。5m2平米,总用地面积 12367.1m2,设计楼层为一层,部分两层,其中一层层高为 8。7m,局部层层高 2m,采纳扣件式满堂脚手架支撑。三、施工要求:本工程内支撑采纳扣件式满堂钢管脚手架。使用 Ф48mm、壁厚 2。8mm 钢管,加密立杆的间距,模板为 18mm 的多层板,使其达到承载力要求,房顶板砼板厚 200mm 厚。(一)、构造和设置要求:1、扣件式钢管脚手架主要由立杆、纵横水平杆、斜杆等组成,各种杆件采纳Ф48mm、壁厚 2。8mm 钢管,立杆采纳 6m, 4m 2。5m,横杆长度采纳 1。5m、6m.2、扣件: 扣件式钢管脚手架主要由直角扣件、旋转扣件、对接扣件连接,直角扣件用于两根呈垂直交叉钢管的连接,旋转扣件用于两根呈任意角度交叉钢管的连接,对接扣件用于两根钢管的对接连接,承载力直接传递到基础底板上.3、扣件与钢管的接触面要保证严密,确保扣件与钢管连接紧固。 4、扣件和钢管的质量要合格,满足施工要求,对发现脆裂、变形、滑丝的后禁止使用。(二)、施工工艺根据结构受力分析,脚手架立杆纵横距为 0.9~1。2m,步距 1.5~1.8m,框梁下立杆纵距为 0.45~0.5m.纵横方向每隔 5m 布设一道剪刀撑,并与水平杆连接牢固。施工流程:① 树立杆→②摆放扫地杆,并与立杆连接→③纵横向水平横杆,并与相应立杆连接(加设斜撑杆)→⑤ 搭接第二步纵横向水平横杆→⑦搭设剪刀撑(三)、脚手架的拆除1、拆除前应报审批准,进行必要的安全技术交底后方可开始工作.拆除时,周围设围栏或警戒标识,划出工作禁区禁止非拆卸人员进入,并设专人看管。2、拆除顺序应从上而下,一步一清,不允许上下同时作业,本着先搭后拆,按层次由上而下进行,脚手架逐层拆除。 3、拆下来的架料、扣件要分类堆放,进行保养,检修. (四)、脚手架的安全防范措施:.1、作业中,禁止随意拆除脚手架的构架杆件、整体性构建、连接紧固件.却因操作要求需要临时拆除时,必须经主管人员同意,实行相应弥补措施,并在作业完毕后及时予以恢复。2、人在架设作业时,应注意自我安全保护和他人的安全,避开发生碰撞、闪失和落物,严禁在架杆上等不安全处休息。3、每班工人上架工作时,应现行检查有无...
