一级建造师市政工程横道图、网络图

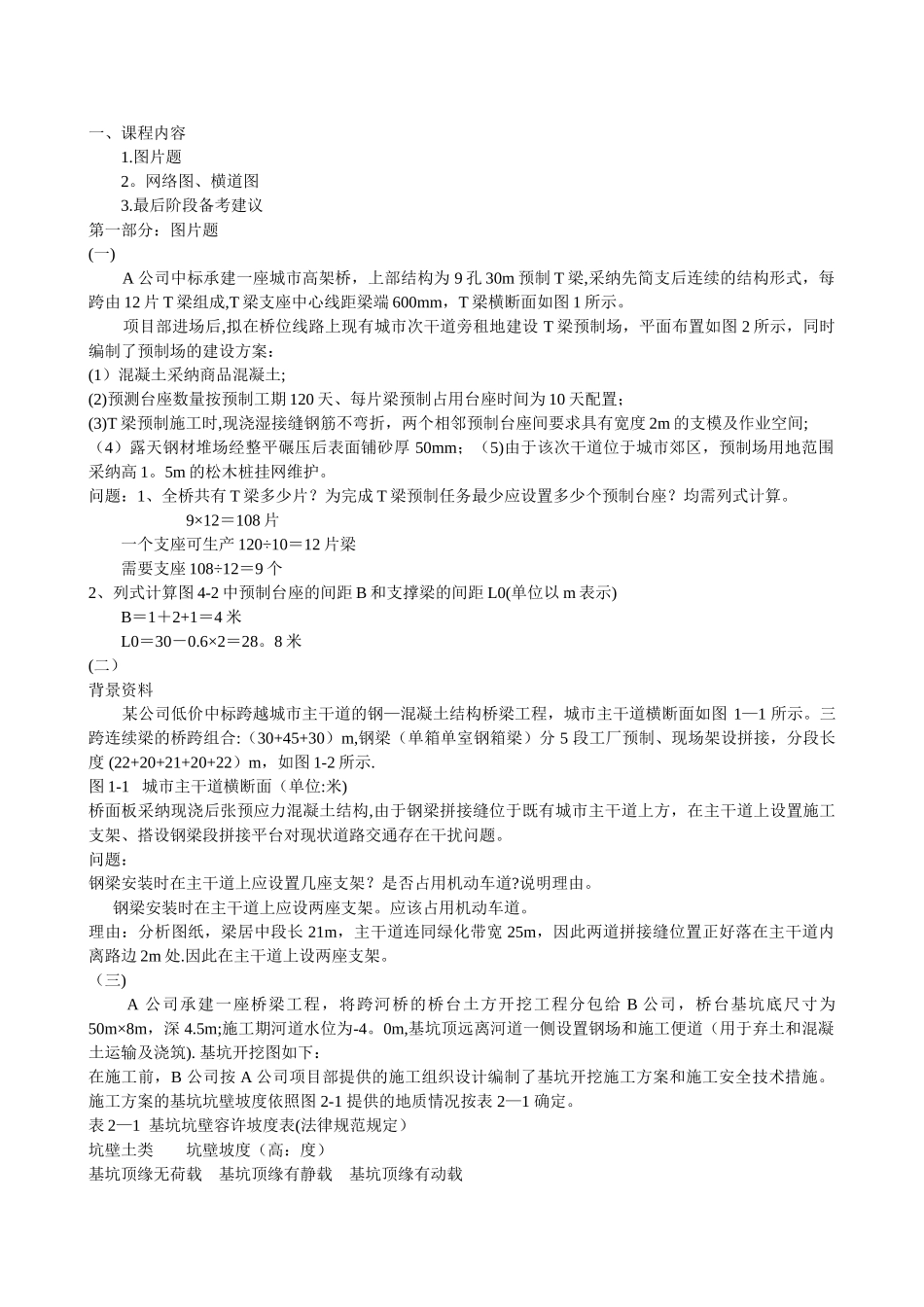

一级建造师市政工程横道图、网络图_第1页
1/5

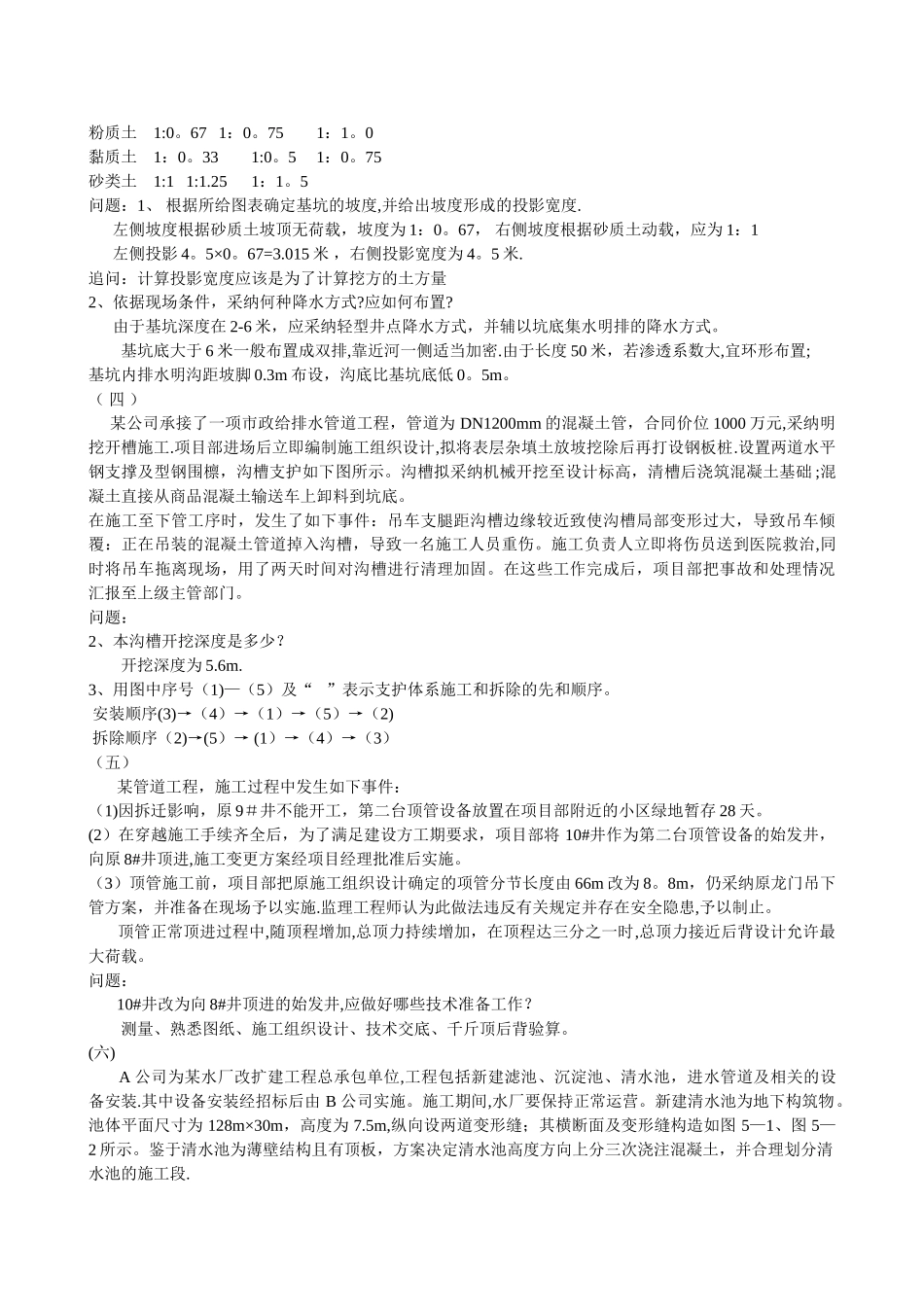

一级建造师市政工程横道图、网络图_第2页
2/5

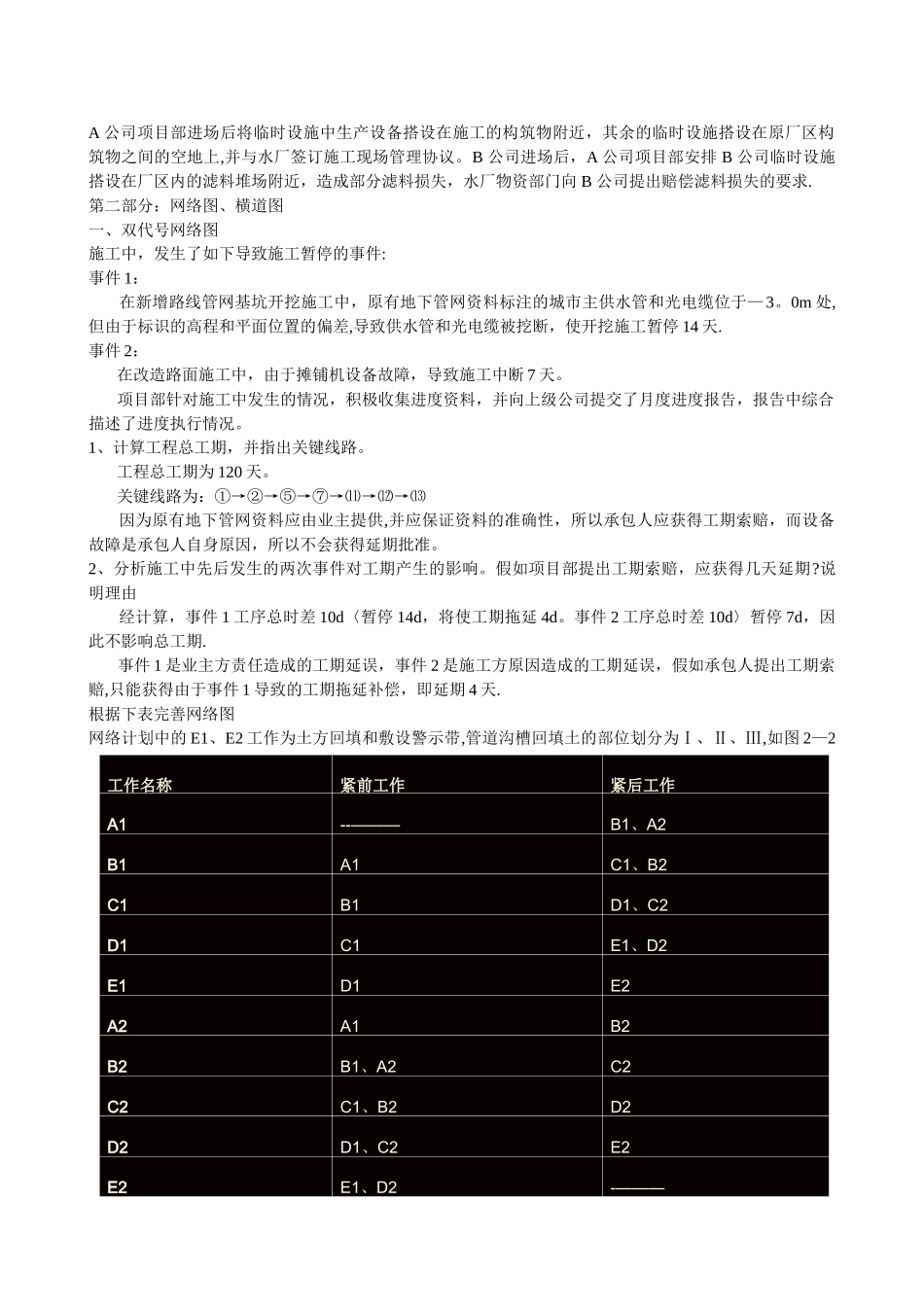

一级建造师市政工程横道图、网络图_第3页
3/5
一、课程内容1.图片题2。网络图、横道图3.最后阶段备考建议第一部分:图片题(一) A 公司中标承建一座城市高架桥,上部结构为 9 孔 30m 预制 T 梁,采纳先简支后连续的结构形式,每跨由 12 片 T 梁组成,T 梁支座中心线距梁端 600mm,T 梁横断面如图 1 所示。 项目部进场后,拟在桥位线路上现有城市次干道旁租地建设 T 梁预制场,平面布置如图 2 所示,同时编制了预制场的建设方案:(1)混凝土采纳商品混凝土;(2)预测台座数量按预制工期 120 天、每片梁预制占用台座时间为 10 天配置;(3)T 梁预制施工时,现浇湿接缝钢筋不弯折,两个相邻预制台座间要求具有宽度 2m 的支模及作业空间;(4)露天钢材堆场经整平碾压后表面铺砂厚 50mm;(5)由于该次干道位于城市郊区,预制场用地范围采纳高 1。5m 的松木桩挂网维护。问题:1、全桥共有 T 梁多少片?为完成 T 梁预制任务最少应设置多少个预制台座?均需列式计算。 9×12=108 片 一个支座可生产 120÷10=12 片梁 需要支座 108÷12=9 个2、列式计算图 4-2 中预制台座的间距 B 和支撑梁的间距 L0(单位以 m 表示) B=1+2+1=4 米 L0=30-0.6×2=28。8 米(二)背景资料 某公司低价中标跨越城市主干道的钢—混凝土结构桥梁工程,城市主干道横断面如图 1—1 所示。三跨连续梁的桥跨组合:(30+45+30)m,钢梁(单箱单室钢箱梁)分 5 段工厂预制、现场架设拼接,分段长度 (22+20+21+20+22)m,如图 1-2 所示.图 1-1 城市主干道横断面(单位:米)桥面板采纳现浇后张预应力混凝土结构,由于钢梁拼接缝位于既有城市主干道上方,在主干道上设置施工支架、搭设钢梁段拼接平台对现状道路交通存在干扰问题。问题:钢梁安装时在主干道上应设置几座支架?是否占用机动车道?说明理由。 钢梁安装时在主干道上应设两座支架。应该占用机动车道。理由:分析图纸,梁居中段长 21m,主干道连同绿化带宽 25m,因此两道拼接缝位置正好落在主干道内离路边 2m 处.因此在主干道上设两座支架。(三) A 公司承建一座桥梁工程,将跨河桥的桥台土方开挖工程分包给 B 公司,桥台基坑底尺寸为 50m×8m,深 4.5m;施工期河道水位为-4。0m,基坑顶远离河道一侧设置钢场和施工便道(用于弃土和混凝土运输及浇筑). 基坑开挖图如下:在施工前,B 公司按 A 公司项目部提供的施工组织设计编制了基坑开挖施工方案和施工安全技术措施。施工方案的基坑坑壁坡度依照图 2...
