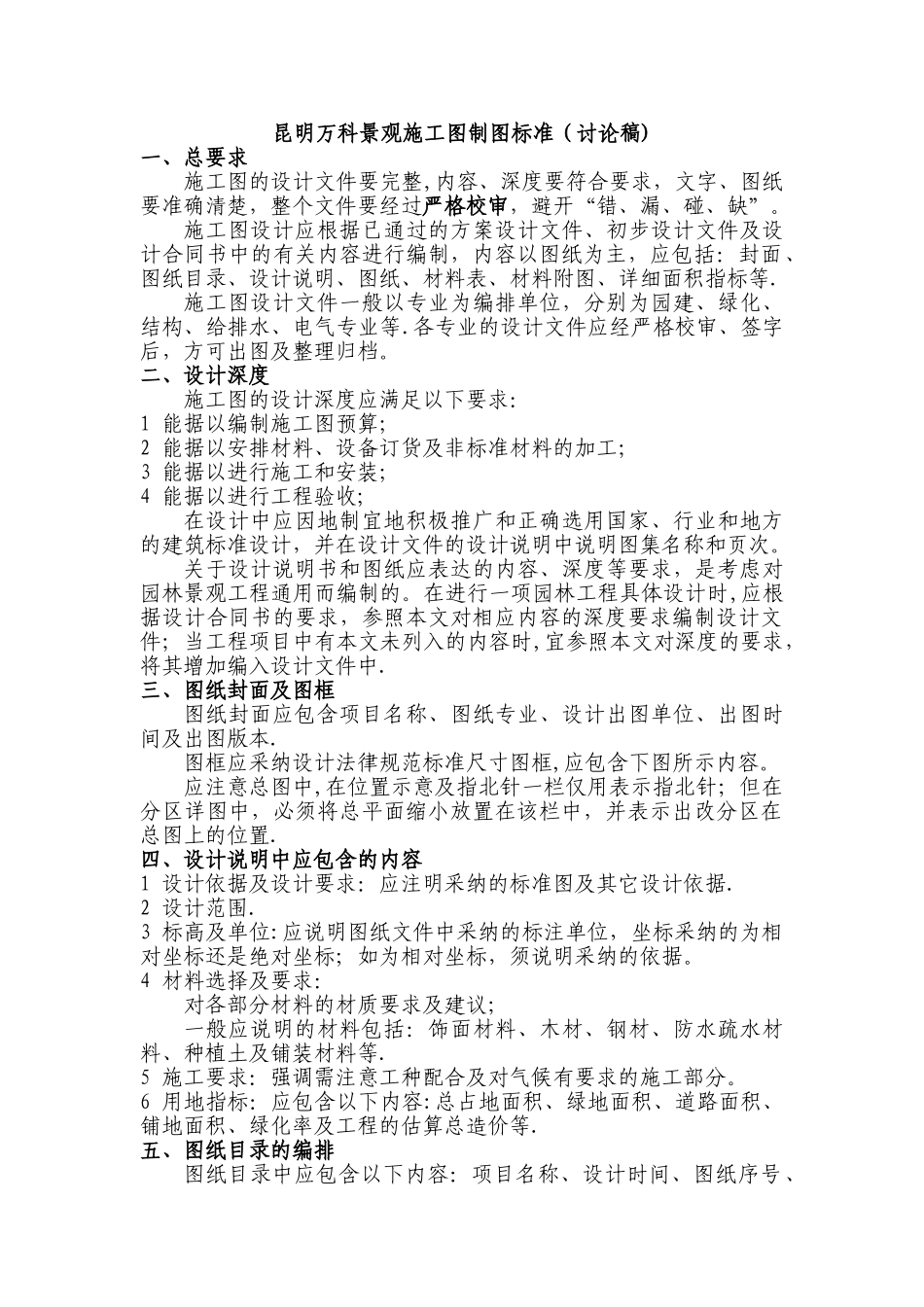

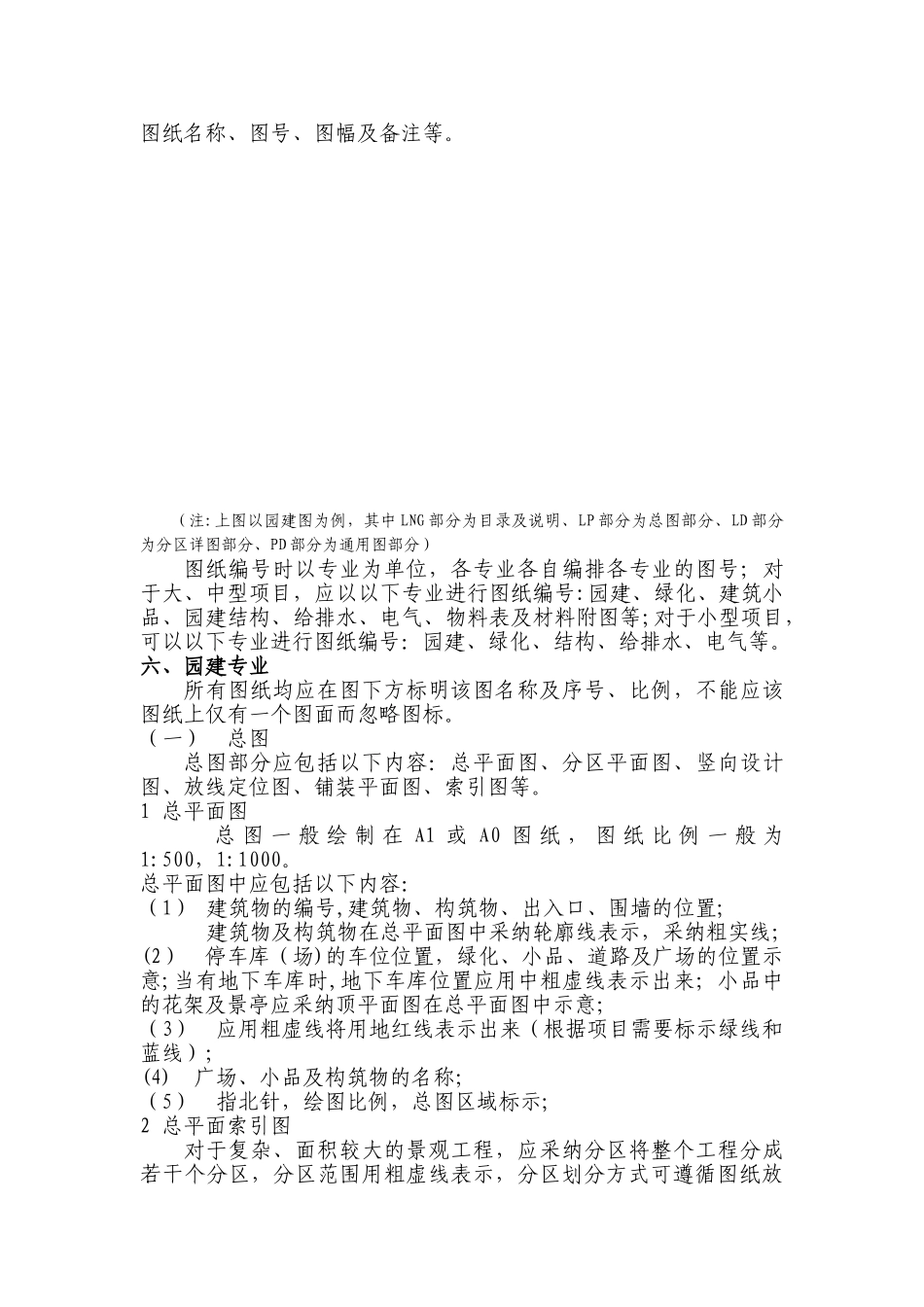

昆明万科景观施工图制图标准（讨论稿)一、总要求施工图的设计文件要完整,内容、深度要符合要求，文字、图纸要准确清楚，整个文件要经过严格校审，避开“错、漏、碰、缺”。施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等.施工图设计文件一般以专业为编排单位，分别为园建、绿化、结构、给排水、电气专业等.各专业的设计文件应经严格校审、签字后，方可出图及整理归档。二、设计深度施工图的设计深度应满足以下要求：1 能据以编制施工图预算； 2 能据以安排材料、设备订货及非标准材料的加工；3 能据以进行施工和安装；4 能据以进行工程验收;在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计，并在设计文件的设计说明中说明图集名称和页次。关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观工程通用而编制的。在进行一项园林工程具体设计时,应根据设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时,宜参照本文对深度的要求，将其增加编入设计文件中.三、图纸封面及图框图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本.图框应采纳设计法律规范标准尺寸图框,应包含下图所示内容。应注意总图中,在位置示意及指北针一栏仅用表示指北针；但在分区详图中，必须将总平面缩小放置在该栏中，并表示出改分区在总图上的位置.四、设计说明中应包含的内容1 设计依据及设计要求：应注明采纳的标准图及其它设计依据.2 设计范围.3 标高及单位:应说明图纸文件中采纳的标注单位，坐标采纳的为相对坐标还是绝对坐标；如为相对坐标，须说明采纳的依据。4 材料选择及要求： 对各部分材料的材质要求及建议；一般应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等.5 施工要求：强调需注意工种配合及对气候有要求的施工部分。6 用地指标：应包含以下内容:总占地面积、绿地面积、道路面积、铺地面积、绿化率及工程的估算总造价等.五、图纸目录的编排图纸目录中应包含以下内容：项目名称、设计时间、图纸序号、图纸名称、图号、图幅及备注等。（注:上图以园建图为例，其中 LNG 部分为目录及说明、LP 部分为总图部分、LD 部分为分区详图部分、PD 部分为通用图部分）图纸编号时以专业...
