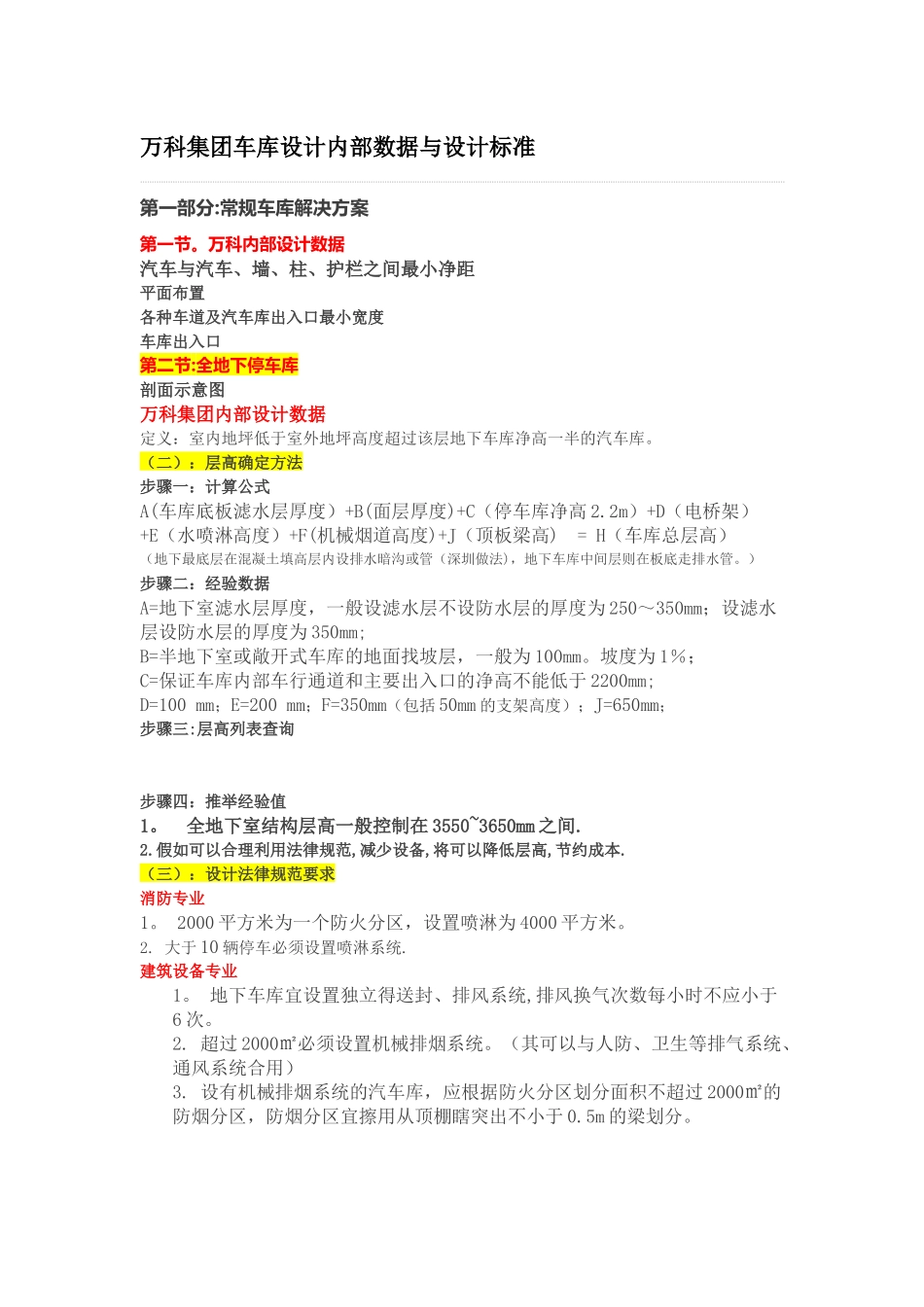

万科集团车库设计内部数据与设计标准第一部分:常规车库解决方案第一节。万科内部设计数据汽车与汽车、墙、柱、护栏之间最小净距平面布置各种车道及汽车库出入口最小宽度车库出入口第二节:全地下停车库剖面示意图万科集团内部设计数据定义:室内地坪低于室外地坪高度超过该层地下车库净高一半的汽车库。(二):层高确定方法步骤一:计算公式A(车库底板滤水层厚度)+B(面层厚度)+C(停车库净高 2.2m)+D(电桥架)+E(水喷淋高度)+F(机械烟道高度)+J(顶板梁高) = H(车库总层高)(地下最底层在混凝土填高层内设排水暗沟或管(深圳做法),地下车库中间层则在板底走排水管。)步骤二:经验数据A=地下室滤水层厚度,一般设滤水层不设防水层的厚度为 250~350mm;设滤水层设防水层的厚度为 350mm;B=半地下室或敞开式车库的地面找坡层,一般为 100mm。坡度为 1%;C=保证车库内部车行通道和主要出入口的净高不能低于 2200mm;D=100 mm;E=200 mm;F=350mm(包括 50mm 的支架高度);J=650mm;步骤三:层高列表查询步骤四:推举经验值1。 全地下室结构层高一般控制在 3550~3650mm 之间.2.假如可以合理利用法律规范,减少设备,将可以降低层高,节约成本.(三):设计法律规范要求消防专业1。 2000 平方米为一个防火分区,设置喷淋为 4000 平方米。2. 大于 10 辆停车必须设置喷淋系统.建筑设备专业1。 地下车库宜设置独立得送封、排风系统,排风换气次数每小时不应小于6 次。2. 超过 2000㎡必须设置机械排烟系统。(其可以与人防、卫生等排气系统、通风系统合用)3. 设有机械排烟系统的汽车库,应根据防火分区划分面积不超过 2000㎡的防烟分区,防烟分区宜擦用从顶棚瞎突出不小于 0.5m 的梁划分。4。 地下汽车库排烟风机应设在独立的排烟机房内,并在机房隔墙的风管上设置烟气温度超过 280℃时能自动关闭的排烟防火阀,该阀应联锁关闭相应的排烟风机.5. 汽车库无直接通向室外的汽车疏散出口的防火分区,当设置机械排烟系统时,应同时设置进风系统,切送风量不宜小于排烟量的 50%.6. 机械通风管道应尽量沿通道侧边布置,为增加立体机械车库预留条件。采暖:严寒地区和寒冷地区的汽车库内应设集中采暖系统,严谨明火取暖。严寒地区的地下汽车库应在坡道出入口处设热风带。建筑结构专业1。 推举采纳宽扁梁;各区域应根据区域内特点,明确宽扁梁的标准尺寸,控制层高。2.结构顶板覆种植土,应尽量考虑轻质营养土;大型树木的种植,...
