万达二期幕墙工程酒店悬挑底部吊顶施工方案

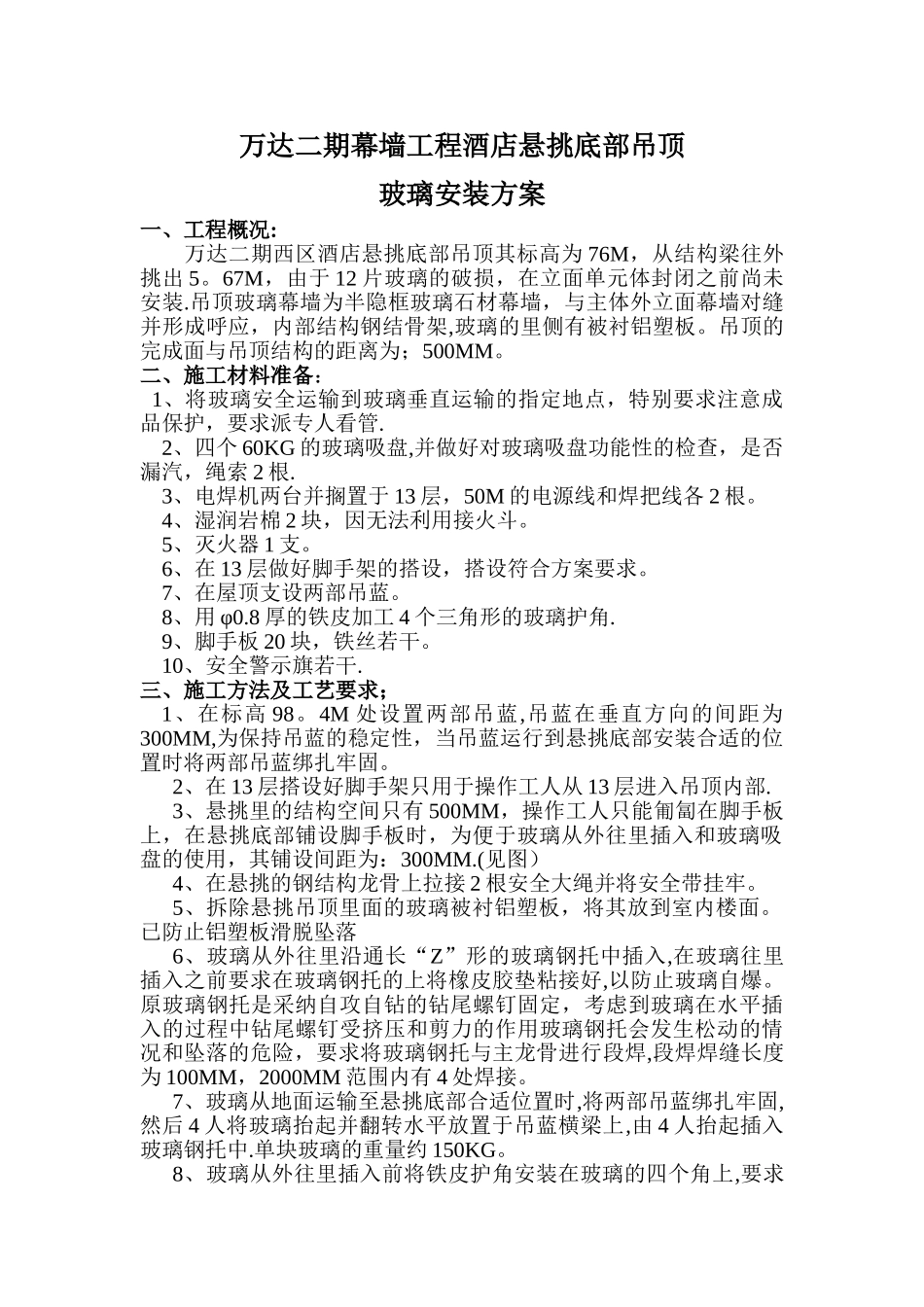

万达二期幕墙工程酒店悬挑底部吊顶施工方案_第1页
1/2
万达二期幕墙工程酒店悬挑底部吊顶施工方案_第2页
2/2
万达二期幕墙工程酒店悬挑底部吊顶玻璃安装方案一、工程概况:万达二期西区酒店悬挑底部吊顶其标高为 76M,从结构梁往外挑出 5。67M,由于 12 片玻璃的破损,在立面单元体封闭之前尚未安装.吊顶玻璃幕墙为半隐框玻璃石材幕墙,与主体外立面幕墙对缝并形成呼应,内部结构钢结骨架,玻璃的里侧有被衬铝塑板。吊顶的完成面与吊顶结构的距离为;500MM。二、施工材料准备: 1、将玻璃安全运输到玻璃垂直运输的指定地点,特别要求注意成品保护,要求派专人看管.2、四个 60KG 的玻璃吸盘,并做好对玻璃吸盘功能性的检查,是否漏汽,绳索 2 根.3、电焊机两台并搁置于 13 层,50M 的电源线和焊把线各 2 根。4、湿润岩棉 2 块,因无法利用接火斗。5、灭火器 1 支。6、在 13 层做好脚手架的搭设,搭设符合方案要求。7、在屋顶支设两部吊蓝。8、用 φ0.8 厚的铁皮加工 4 个三角形的玻璃护角.9、脚手板 20 块,铁丝若干。10、安全警示旗若干.三、施工方法及工艺要求; 1、在标高 98。4M 处设置两部吊蓝,吊蓝在垂直方向的间距为300MM,为保持吊蓝的稳定性,当吊蓝运行到悬挑底部安装合适的位置时将两部吊蓝绑扎牢固。2、在 13 层搭设好脚手架只用于操作工人从 13 层进入吊顶内部.3、悬挑里的结构空间只有 500MM,操作工人只能匍匐在脚手板上,在悬挑底部铺设脚手板时,为便于玻璃从外往里插入和玻璃吸盘的使用,其铺设间距为:300MM.(见图)4、在悬挑的钢结构龙骨上拉接 2 根安全大绳并将安全带挂牢。5、拆除悬挑吊顶里面的玻璃被衬铝塑板,将其放到室内楼面。已防止铝塑板滑脱坠落6、玻璃从外往里沿通长“Z”形的玻璃钢托中插入,在玻璃往里插入之前要求在玻璃钢托的上将橡皮胶垫粘接好,以防止玻璃自爆。原玻璃钢托是采纳自攻自钻的钻尾螺钉固定,考虑到玻璃在水平插入的过程中钻尾螺钉受挤压和剪力的作用玻璃钢托会发生松动的情况和坠落的危险,要求将玻璃钢托与主龙骨进行段焊,段焊焊缝长度为 100MM,2000MM 范围内有 4 处焊接。7、玻璃从地面运输至悬挑底部合适位置时,将两部吊蓝绑扎牢固,然后 4 人将玻璃抬起并翻转水平放置于吊蓝横梁上,由 4 人抬起插入玻璃钢托中.单块玻璃的重量约 150KG。8、玻璃从外往里插入前将铁皮护角安装在玻璃的四个角上,要求用力均匀,力求做到水平进入,里面四名操作人员匍匐在脚手板上用玻璃吸盘接应往拉拽,以防止玻璃破损。9、靠悬挑侧面的吊顶玻璃,因内部的空间不更小,玻璃插入时,...
