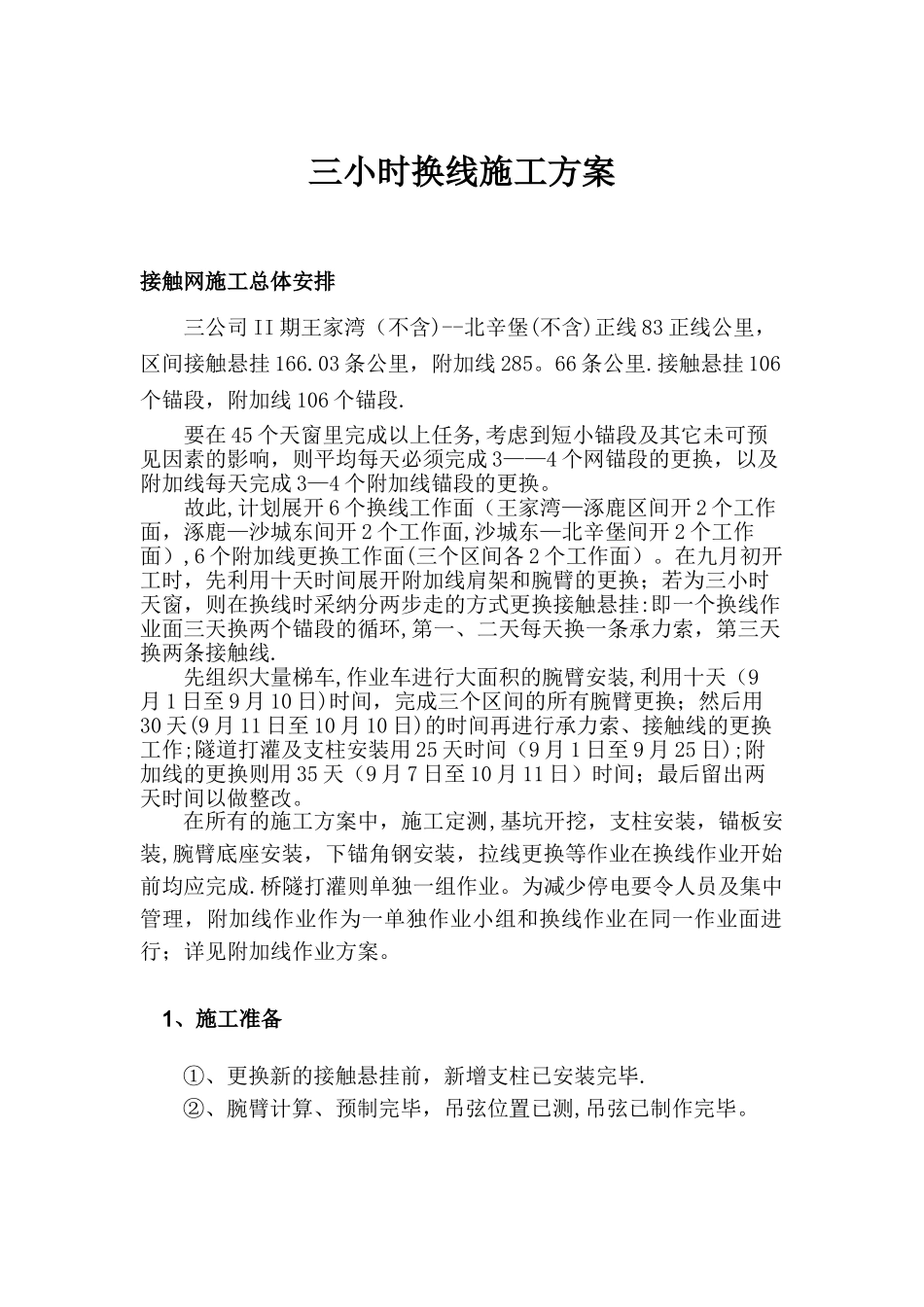

三小时换线施工方案接触网施工总体安排三公司 II 期王家湾（不含)--北辛堡(不含)正线 83 正线公里，区间接触悬挂 166.03 条公里，附加线 285。66 条公里.接触悬挂 106个锚段，附加线 106 个锚段.要在 45 个天窗里完成以上任务,考虑到短小锚段及其它未可预见因素的影响，则平均每天必须完成 3——4 个网锚段的更换，以及附加线每天完成 3—4 个附加线锚段的更换。故此,计划展开 6 个换线工作面（王家湾—涿鹿区间开 2 个工作面，涿鹿—沙城东间开 2 个工作面,沙城东—北辛堡间开 2 个工作面）,6 个附加线更换工作面(三个区间各 2 个工作面）。在九月初开工时，先利用十天时间展开附加线肩架和腕臂的更换；若为三小时天窗，则在换线时采纳分两步走的方式更换接触悬挂:即一个换线作业面三天换两个锚段的循环,第一、二天每天换一条承力索，第三天换两条接触线.先组织大量梯车,作业车进行大面积的腕臂安装,利用十天（9月 1 日至 9 月 10 日)时间，完成三个区间的所有腕臂更换；然后用30 天(9 月 11 日至 10 月 10 日)的时间再进行承力索、接触线的更换工作;隧道打灌及支柱安装用 25 天时间（9 月 1 日至 9 月 25 日);附加线的更换则用 35 天（9 月 7 日至 10 月 11 日）时间；最后留出两天时间以做整改。在所有的施工方案中，施工定测,基坑开挖，支柱安装，锚板安装,腕臂底座安装，下锚角钢安装，拉线更换等作业在换线作业开始前均应完成.桥隧打灌则单独一组作业。为减少停电要令人员及集中管理，附加线作业作为一单独作业小组和换线作业在同一作业面进行；详见附加线作业方案。1、施工准备①、更换新的接触悬挂前，新增支柱已安装完毕.②、腕臂计算、预制完毕，吊弦位置已测,吊弦已制作完毕。2、第一步：腕臂、定位、拉线、补偿更换：1）、作业流程：2）、操作方法:①、确认腕臂支柱号,复核尺寸，检查各种紧固件是否符合力矩标准.②、安装新腕臂（含新定位装置),拆除旧腕臂（定位管定位器）③、安装下锚角钢,测量拉线长度,安装新拉线及补偿，拆除旧补偿、拉线。④、恢复既有接触悬挂.⑤、调整接触悬挂，保证新腕臂及定位装置与旧接悬挂的过渡平稳顺利.⑥、填写安装记录。3)、操作要求：①、预配腕臂时，在承力索座前加装 2 寸长定位环，保证更换新腕臂后导线高度基本不变，达到减少临时调整工作量。②、悬挂调整时，接触网导高坡度变化不超过 3‰，非支与工作支高差满足要求保证受电弓...
