上人斜道搭设拆除专项施工方案

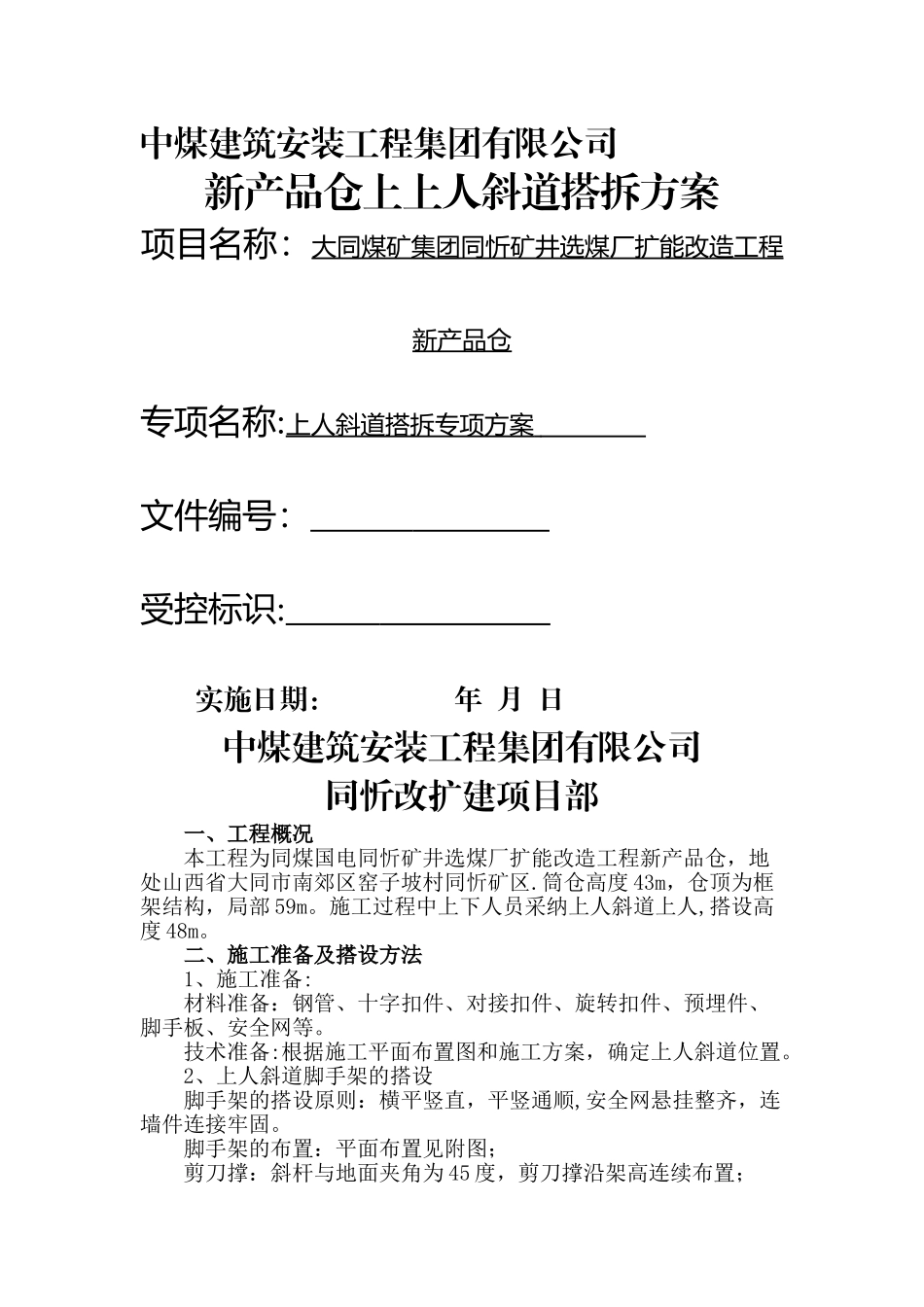

上人斜道搭设拆除专项施工方案_第1页
1/13

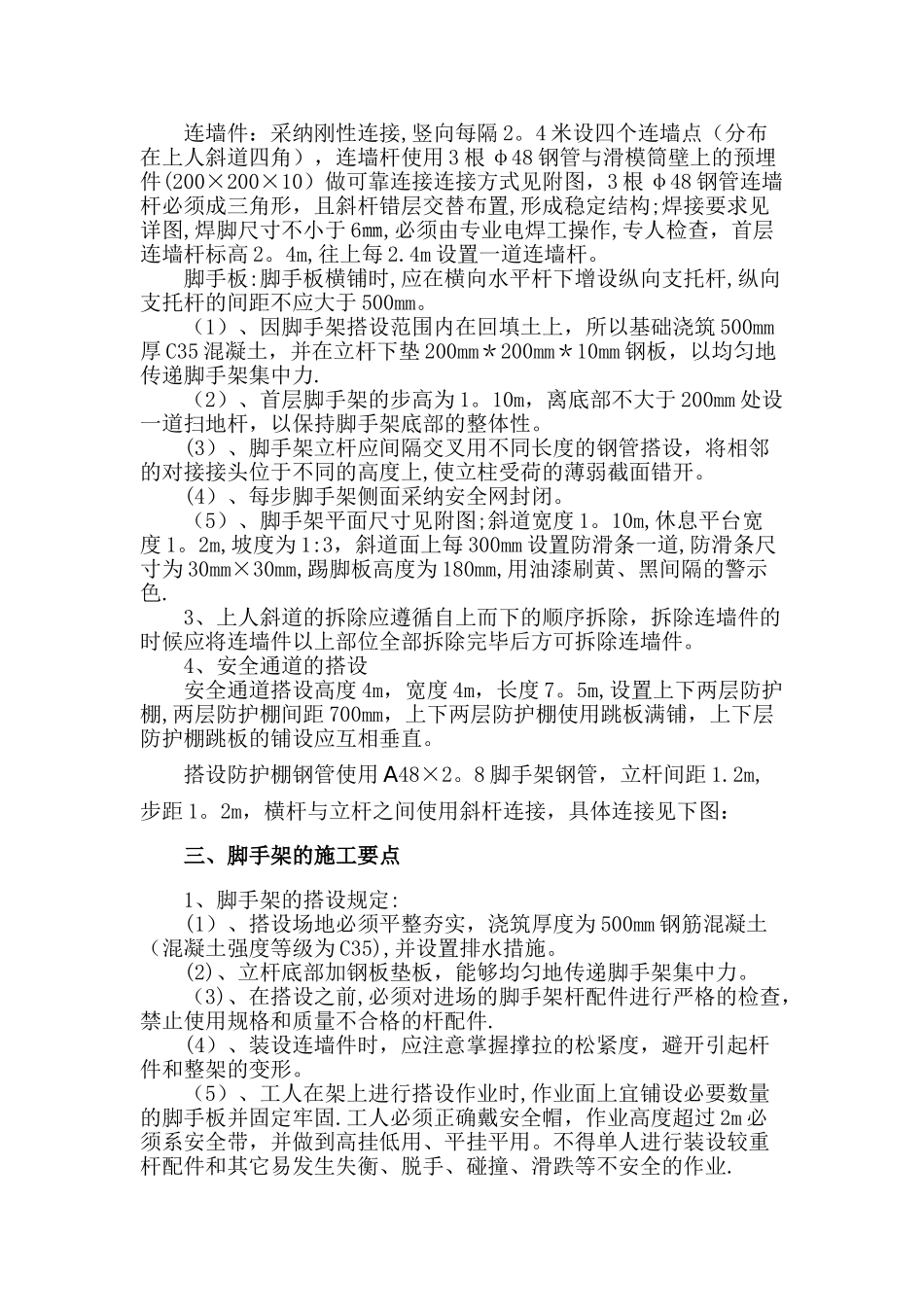

上人斜道搭设拆除专项施工方案_第2页
2/13

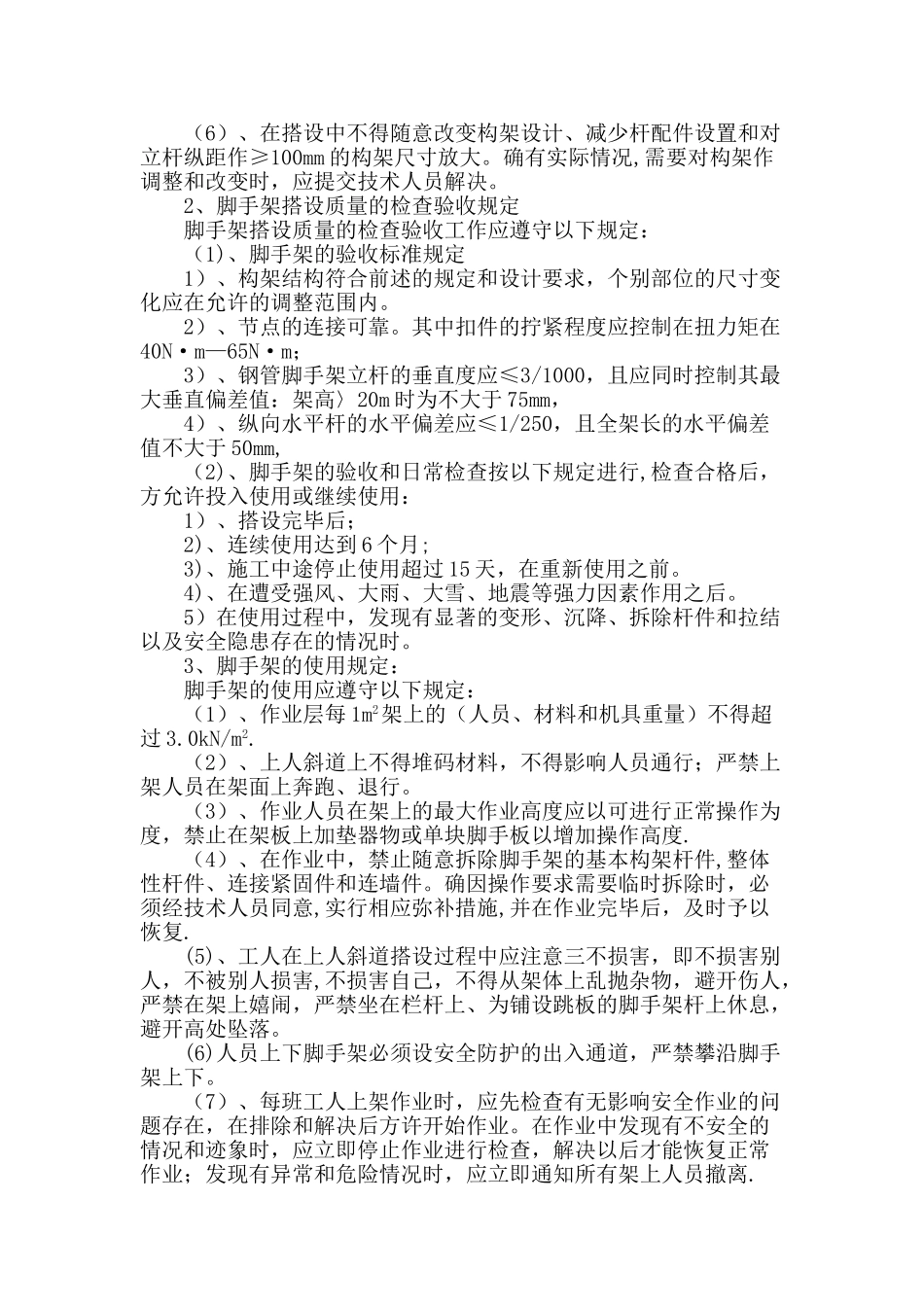

上人斜道搭设拆除专项施工方案_第3页
3/13
中煤建筑安装工程集团有限公司新产品仓上上人斜道搭拆方案项目名称:大同煤矿集团同忻矿井选煤厂扩能改造工程 新产品仓专项名称:上人斜道搭拆专项方案 文件编号: 受控标识: 实施日期: 年 月 日中煤建筑安装工程集团有限公司同忻改扩建项目部一、工程概况本工程为同煤国电同忻矿井选煤厂扩能改造工程新产品仓,地处山西省大同市南郊区窑子坡村同忻矿区.筒仓高度 43m,仓顶为框架结构,局部 59m。施工过程中上下人员采纳上人斜道上人,搭设高度 48m。 二、施工准备及搭设方法1、施工准备:材料准备:钢管、十字扣件、对接扣件、旋转扣件、预埋件、脚手板、安全网等。技术准备:根据施工平面布置图和施工方案,确定上人斜道位置。2、上人斜道脚手架的搭设脚手架的搭设原则:横平竖直,平竖通顺,安全网悬挂整齐,连墙件连接牢固。脚手架的布置:平面布置见附图;剪刀撑:斜杆与地面夹角为 45 度,剪刀撑沿架高连续布置;连墙件:采纳刚性连接,竖向每隔 2。4 米设四个连墙点(分布在上人斜道四角),连墙杆使用 3 根 φ48 钢管与滑模筒壁上的预埋件(200×200×10)做可靠连接连接方式见附图,3 根 φ48 钢管连墙杆必须成三角形,且斜杆错层交替布置,形成稳定结构;焊接要求见详图,焊脚尺寸不小于 6㎜,必须由专业电焊工操作,专人检查,首层连墙杆标高 2。4m,往上每 2.4m 设置一道连墙杆。脚手板:脚手板横铺时,应在横向水平杆下增设纵向支托杆,纵向支托杆的间距不应大于 500mm。(1)、因脚手架搭设范围内在回填土上,所以基础浇筑 500mm厚 C35 混凝土,并在立杆下垫 200mm*200mm*10mm 钢板,以均匀地传递脚手架集中力.(2)、首层脚手架的步高为 1。10m,离底部不大于 200mm 处设一道扫地杆,以保持脚手架底部的整体性。(3)、脚手架立杆应间隔交叉用不同长度的钢管搭设,将相邻的对接接头位于不同的高度上,使立柱受荷的薄弱截面错开。(4)、每步脚手架侧面采纳安全网封闭。(5)、脚手架平面尺寸见附图;斜道宽度 1。10m,休息平台宽度 1。2m,坡度为 1:3,斜道面上每 300mm 设置防滑条一道,防滑条尺寸为 30mm×30mm,踢脚板高度为 180mm,用油漆刷黄、黑间隔的警示色.3、上人斜道的拆除应遵循自上而下的顺序拆除,拆除连墙件的时候应将连墙件以上部位全部拆除完毕后方可拆除连墙件。4、安全通道的搭设安全通道搭设高度 4m,宽度 4m,长度 7。5m,设置上下两层防护棚,两层防护棚间距 700mm,上下两层防护棚使用...
