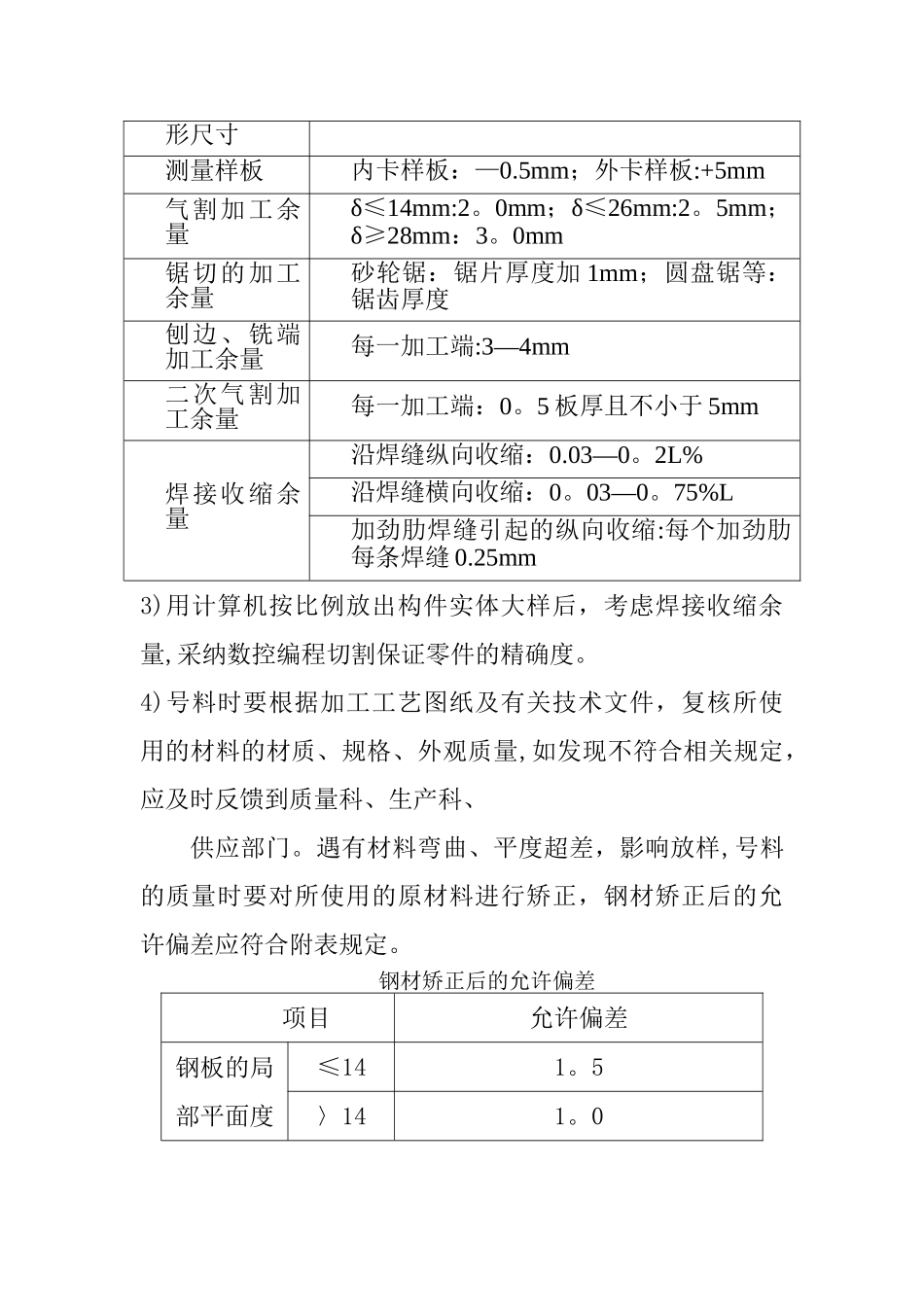

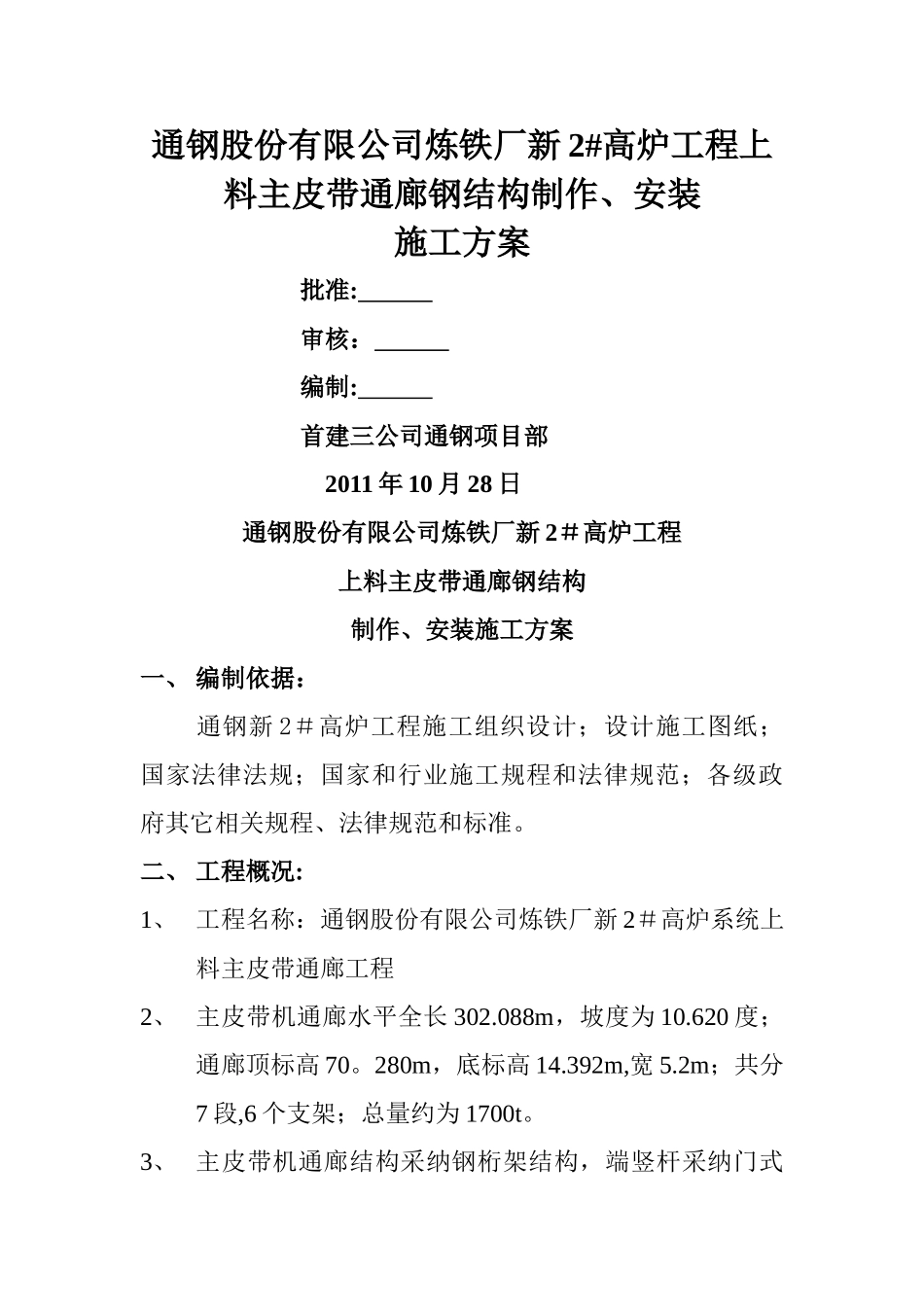

通钢股份有限公司炼铁厂新 2#高炉工程上料主皮带通廊钢结构制作、安装施工方案批准: 审核: 编制: 首建三公司通钢项目部2011 年 10 月 28 日通钢股份有限公司炼铁厂新 2#高炉工程上料主皮带通廊钢结构制作、安装施工方案一、 编制依据:通钢新 2#高炉工程施工组织设计;设计施工图纸;国家法律法规;国家和行业施工规程和法律规范;各级政府其它相关规程、法律规范和标准。二、 工程概况:1、 工程名称:通钢股份有限公司炼铁厂新 2#高炉系统上料主皮带通廊工程2、 主皮带机通廊水平全长 302.088m,坡度为 10.620 度;通廊顶标高 70。280m,底标高 14.392m,宽 5.2m;共分7 段,6 个支架;总量约为 1700t。3、 主皮带机通廊结构采纳钢桁架结构,端竖杆采纳门式刚架,腹杆采纳角钢组合截面;支架分固定支架和滚动支架两种,截面分 H 型钢和螺旋焊管截面;通廊底面满铺 t=6mm 花纹板;维护墙体及屋面采纳压型钢板.4、 通廊所用材料材质分为 Q345-B 和 Q235—B 钢两种.5、 梁柱的翼缘腹板板的对接焊缝,及梁柱翼缘板与端板的连接焊缝应采纳全熔透焊缝,除所有焊缝满足一级质量等级标准,其余焊缝质量检验二级。6、 主要难点是 ZJ5、6 及 HJ5、6、7 组对及安装;ZJ6 顶标高为 57。114m,底标高为—0.376m,重 150t;HJ6 水平 全 长 63 。 488m, 顶 标 高 为 63.098m , 底 标 高 为51。308 米,重 214t。三、 钢结构制作1、详图绘制2、钢结构制作加工流程3 放样、号料、切割1)放样人员必须熟悉图纸和工艺要求,采纳计算机放样要根据加工工艺图进行,放出平面及节点大样,核对构件外形尺寸,安装关系,焊接形式等。2)放样要根据工艺要求,统筹考虑预留加工量,焊接收缩量,起拱,板厚处理,高层建筑荷载压缩量等.预留收缩量见附表。预留收缩量表画线号料外—0。5mm生产准备原材料矫正放样号料剪切 , 锯切切割零件平直弯制边缘加工制孔半成品分类堆放拼接小装配焊接焊接矫正端部铣平矫正总装配焊接退火处理端部铣平矫正成品钻孔喷砂除锈油漆成品出厂形尺寸测量样板内卡样板:—0.5mm;外卡样板:+5mm气割加工余量δ≤14mm:2。0mm;δ≤26mm:2。5mm;δ≥28mm:3。0mm锯切的加工余量砂轮锯:锯片厚度加 1mm;圆盘锯等:锯齿厚度刨边、铣端加工余量每一加工端:3—4mm二次气割加工余量每一加工端:0。5 板厚且不小于 5mm焊接收缩余量沿焊缝纵向收缩:0.03—0。2L%沿焊缝横向收缩:0。03—0。75%...
