上海环球金融中心补桩工程技术方案

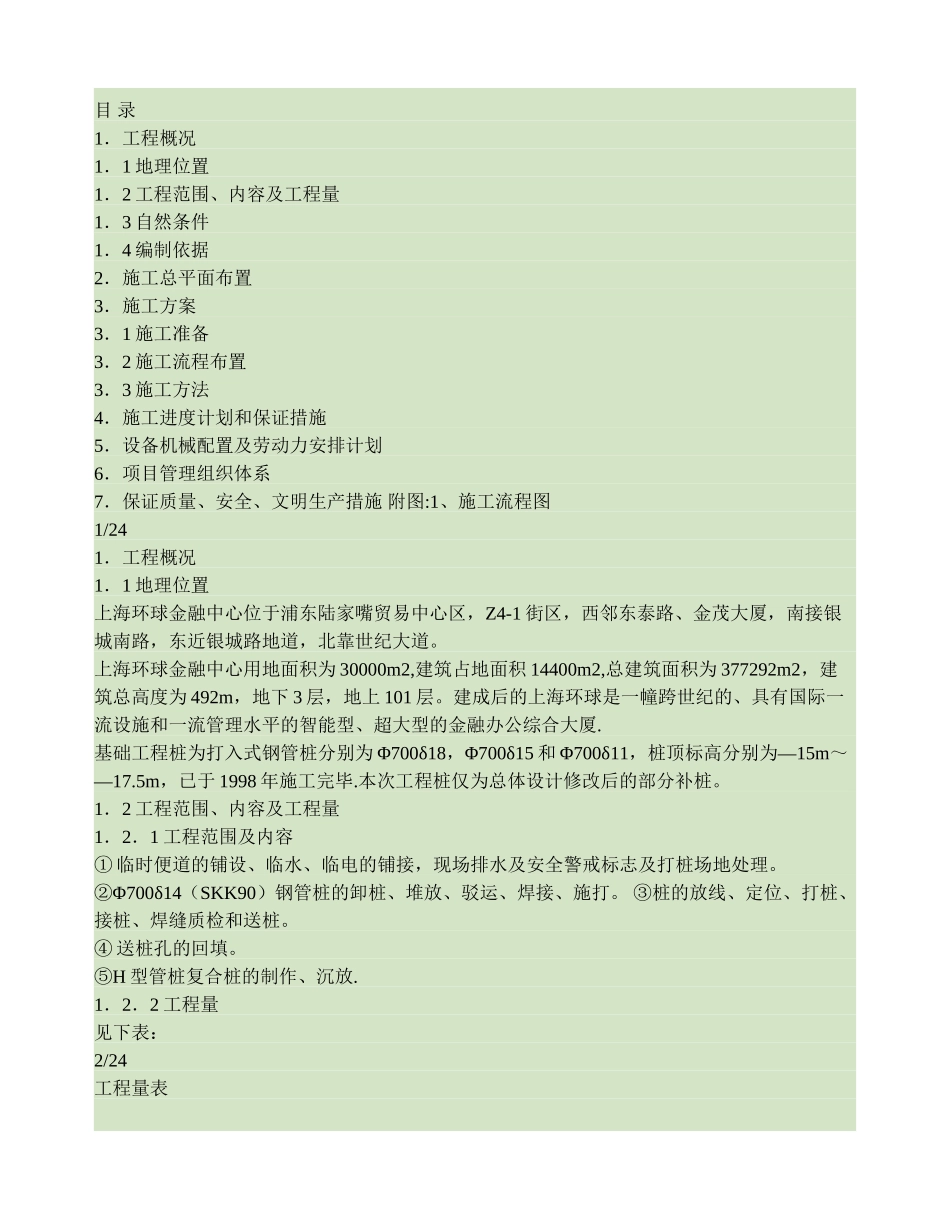

目 录1．工程概况1．1 地理位置1．2 工程范围、内容及工程量1．3 自然条件1．4 编制依据2．施工总平面布置3．施工方案3．1 施工准备3．2 施工流程布置3．3 施工方法4．施工进度计划和保证措施5．设备机械配置及劳动力安排计划6．项目管理组织体系7 ．保证质量、安全、文明生产措施 附图:1、施工流程图1/241．工程概况1．1 地理位置上海环球金融中心位于浦东陆家嘴贸易中心区，Z4-1 街区，西邻东泰路、金茂大厦，南接银城南路，东近银城路地道，北靠世纪大道。上海环球金融中心用地面积为 30000m2,建筑占地面积 14400m2,总建筑面积为 377292m2，建筑总高度为 492m，地下 3 层，地上 101 层。建成后的上海环球是一幢跨世纪的、具有国际一流设施和一流管理水平的智能型、超大型的金融办公综合大厦.基础工程桩为打入式钢管桩分别为 Φ700δ18，Φ700δ15 和 Φ700δ11—，桩顶标高分别为15m～—17.5m，已于 1998 年施工完毕.本次工程桩仅为总体设计修改后的部分补桩。1．2 工程范围、内容及工程量1．2．1 工程范围及内容① 临时便道的铺设、临水、临电的铺接，现场排水及安全警戒标志及打桩场地处理。Φ700δ14②（SKK90 ）钢管桩的卸桩、堆放、驳运、焊接、施打。 ③桩的放线、定位、打桩、接桩、焊缝质检和送桩。④ 送桩孔的回填。H⑤型管桩复合桩的制作、沉放.1．2．2 工程量见下表：2/24工程量表1.3 自然条件1．3．1 地形地貌上海位于东海之滨,长江三角洲冲积平原，地貌形态单一，地形平坦，施工场地内原有居民住宅已全部拆除，标高一般在3.31～4.04m 之间，平均按 3。7m 考虑。1．3．2 地基土构成与特征① 层为填土,土质不均，结构松散,层底标高 0。6～2。3m。② 层粘土夹粉质粘土，含铁锰结核,氧化铁斑纹及少量有机质层底标高为 0.05～1。37m。③ 层淤泥质粉质粘土,含少量薄层粉砂,层底标高为-1.96—～4。09m 。 ④层淤泥质粘土，夹少—量薄层粉砂，层底标高为12。69~-13。99m 。 ⑤层粉质粘土，含腐植物茎及有机质，层底标高为-19.05—～23。07m 。 ⑥层粉质粘土,—暗绿色，土质致密，层底标高为23.88~-25。37m—1⑦层砂质粉土夹粉细砂，草黄色,中密～密实，顶部夹薄层粘3/24性土,—层底标高为34.95～-38.82m。—2⑦层粉细砂，密实，层底标高为-52.53～-61.80m. 1．3．3 地基土物理力学特性 地基土物理力学特性地基土物理力学特性1．4．1 上海环球金融中心桩基基础工程议标文件 1．4．1...
