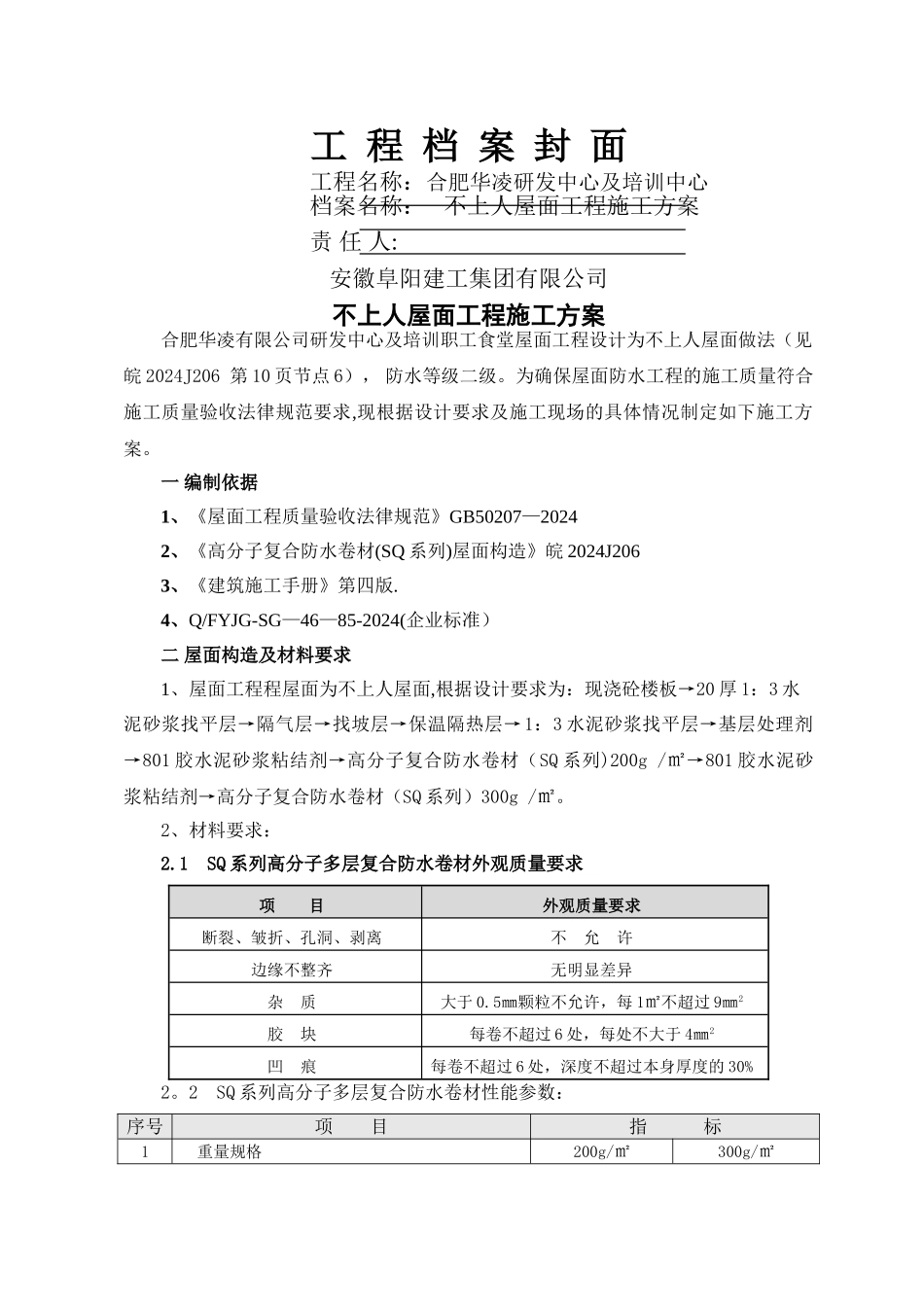

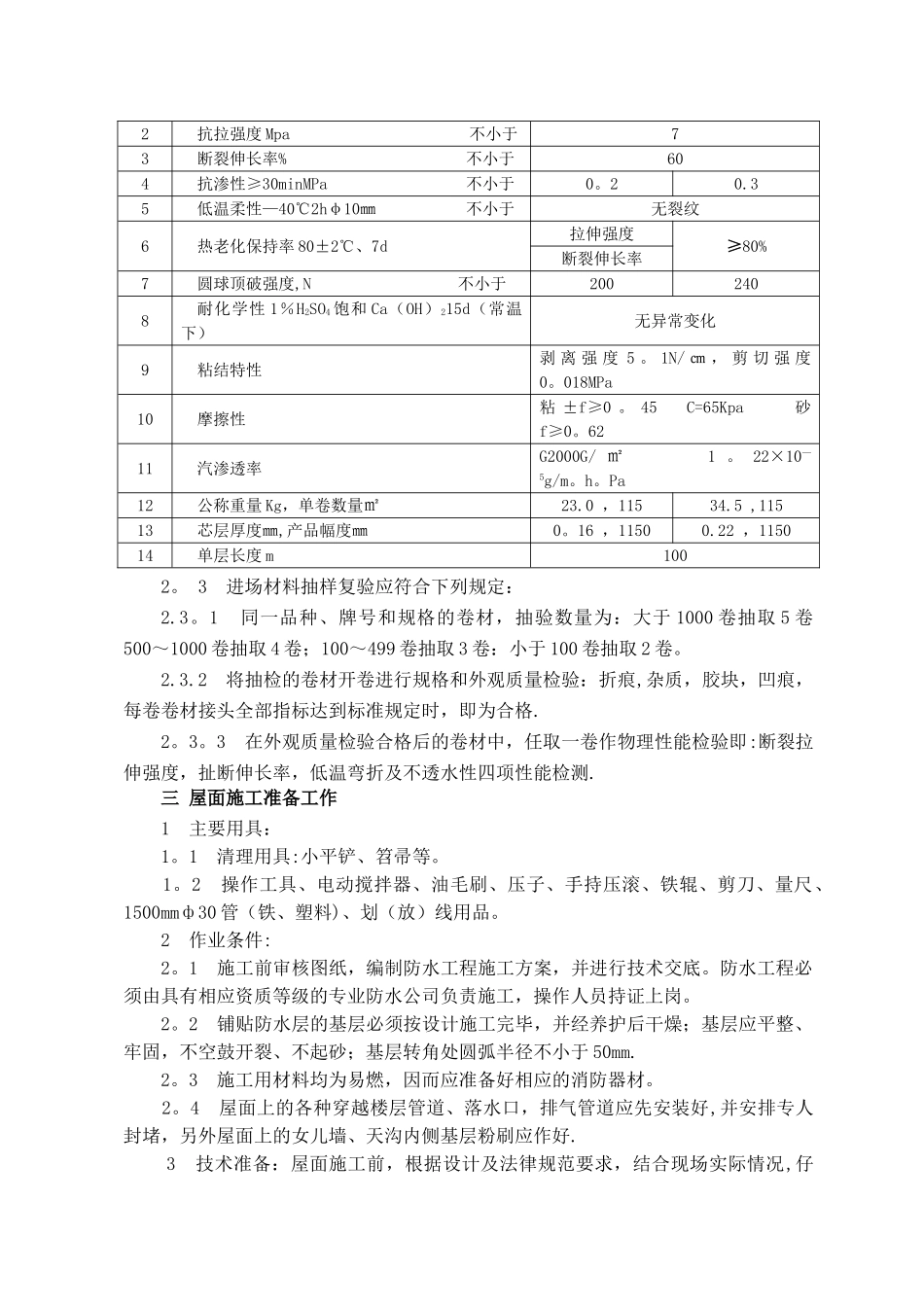

工 程 档 案 封 面工程名称：合肥华凌研发中心及培训中心档案名称： 不上人屋面工程施工方案 责 任 人:安徽阜阳建工集团有限公司不上人屋面工程施工方案合肥华凌有限公司研发中心及培训职工食堂屋面工程设计为不上人屋面做法（见皖 2024J206 第 10 页节点 6）， 防水等级二级。为确保屋面防水工程的施工质量符合施工质量验收法律规范要求,现根据设计要求及施工现场的具体情况制定如下施工方案。一 编制依据1、《屋面工程质量验收法律规范》GB50207—20242、《高分子复合防水卷材(SQ 系列)屋面构造》皖 2024J2063、《建筑施工手册》第四版.4、Q/FYJG-SG—46—85-2024(企业标准）二 屋面构造及材料要求1、屋面工程程屋面为不上人屋面,根据设计要求为：现浇砼楼板→20 厚 1：3 水泥砂浆找平层→隔气层→找坡层→保温隔热层→1：3 水泥砂浆找平层→基层处理剂→801 胶水泥砂浆粘结剂→高分子复合防水卷材（SQ 系列)200g /㎡→801 胶水泥砂浆粘结剂→高分子复合防水卷材（SQ 系列）300g /㎡。2、材料要求：2.1 SQ 系列高分子多层复合防水卷材外观质量要求项 目外观质量要求断裂、皱折、孔洞、剥离不 允 许边缘不整齐 无明显差异杂 质大于 0.5㎜颗粒不允许，每 1㎡不超过 9㎜2胶 块每卷不超过 6 处，每处不大于 4㎜2凹 痕每卷不超过 6 处，深度不超过本身厚度的 30%2。2 SQ 系列高分子多层复合防水卷材性能参数：序号项 目指 标1重量规格200g/㎡300g/㎡2抗拉强度 Mpa 不小于73断裂伸长率% 不小于604抗渗性≥30minMPa 不小于0。20.35低温柔性—40℃2hφ10㎜ 不小于无裂纹6热老化保持率 80±2℃、7d拉伸强度≥80%断裂伸长率7圆球顶破强度,N 不小于2002408耐化学性 1％H2SO4 饱和 Ca（OH）215d（常温下）无异常变化9粘结特性剥 离 强 度 5 。 1N/ ㎝ ， 剪 切 强 度0。018MPa10摩擦性粘 ±f≥0 。 45 C=65Kpa 砂f≥0。6211汽渗透率G2000G/ ㎡ 1 。 22×10—5g/m。h。Pa12公称重量 Kg，单卷数量㎡23.0 ，11534.5 ,11513芯层厚度㎜,产品幅度㎜0。16 ，11500.22 ，115014单层长度 m1002。 3 进场材料抽样复验应符合下列规定：2.3。1 同一品种、牌号和规格的卷材，抽验数量为：大于 1000 卷抽取 5 卷500～1000 卷抽取 4 卷；100～499 卷抽取 3 卷：小于 100 卷抽取 2 卷。2.3.2 将抽检的卷材开卷进行规格和外观质量检验：折痕,杂质，胶块，凹痕，每...
