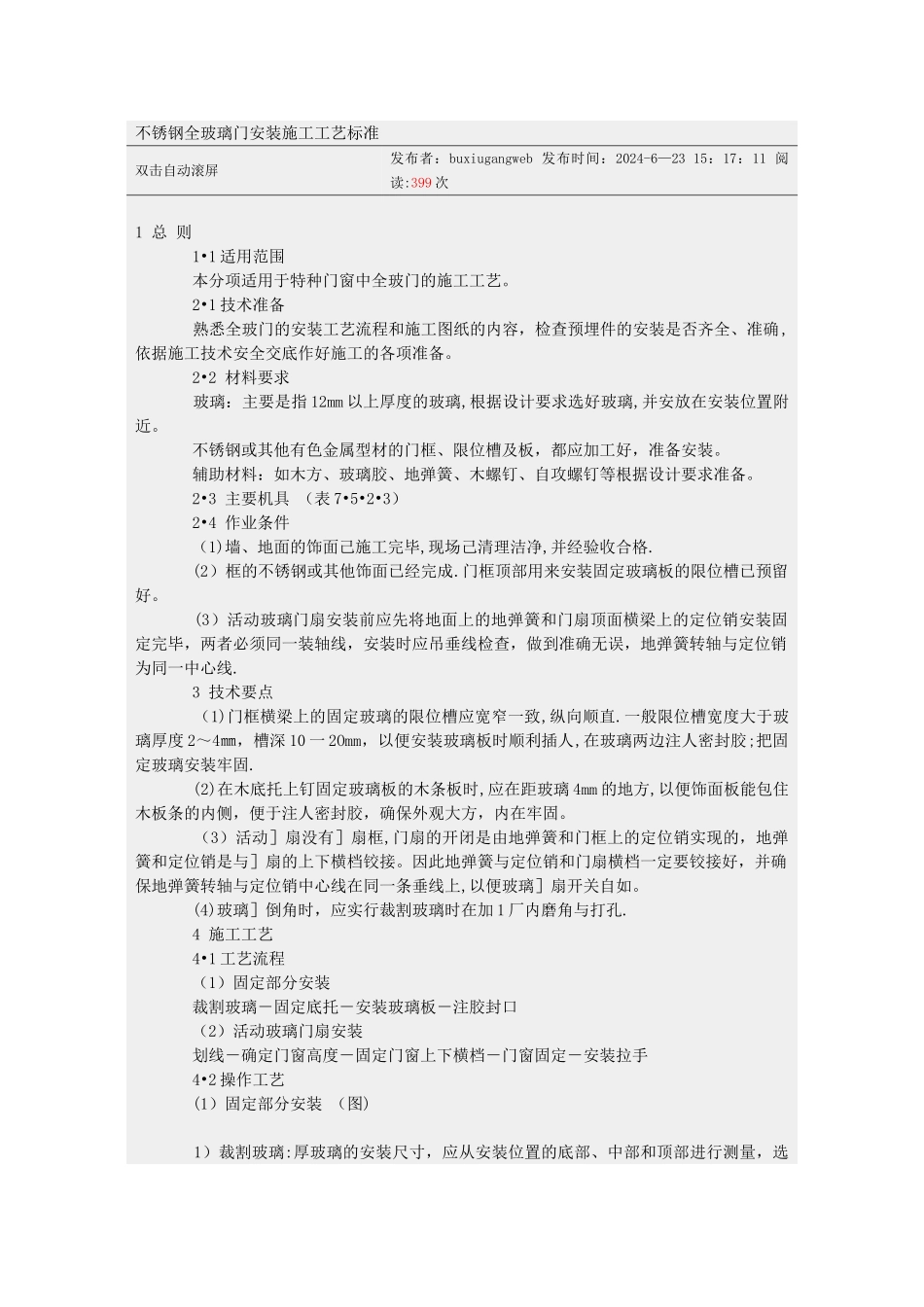

不锈钢全玻璃门安装施工工艺标准双击自动滚屏发布者:buxiugangweb 发布时间:2024-6—23 15:17:11 阅读:399 次1 总 则 1•1 适用范围 本分项适用于特种门窗中全玻门的施工工艺。 2•1 技术准备 熟悉全玻门的安装工艺流程和施工图纸的内容,检查预埋件的安装是否齐全、准确,依据施工技术安全交底作好施工的各项准备。 2•2 材料要求 玻璃:主要是指 12mm 以上厚度的玻璃,根据设计要求选好玻璃,并安放在安装位置附近。 不锈钢或其他有色金属型材的门框、限位槽及板,都应加工好,准备安装。 辅助材料:如木方、玻璃胶、地弹簧、木螺钉、自攻螺钉等根据设计要求准备。 2•3 主要机具 (表 7•5•2•3) 2•4 作业条件 (1)墙、地面的饰面己施工完毕,现场己清理洁净,并经验收合格. (2)框的不锈钢或其他饰面已经完成.门框顶部用来安装固定玻璃板的限位槽已预留好。 (3)活动玻璃门扇安装前应先将地面上的地弹簧和门扇顶面横梁上的定位销安装固定完毕,两者必须同一装轴线,安装时应吊垂线检查,做到准确无误,地弹簧转轴与定位销为同一中心线. 3 技术要点 (1)门框横梁上的固定玻璃的限位槽应宽窄一致,纵向顺直.一般限位槽宽度大于玻璃厚度 2~4㎜,槽深 10 一 2Omm,以便安装玻璃板时顺利插人,在玻璃两边注人密封胶;把固定玻璃安装牢固. (2)在木底托上钉固定玻璃板的木条板时,应在距玻璃 4mm 的地方,以便饰面板能包住木板条的内侧,便于注人密封胶,确保外观大方,内在牢固。 (3)活动]扇没有]扇框,门扇的开闭是由地弹簧和门框上的定位销实现的,地弹簧和定位销是与]扇的上下横档铰接。因此地弹簧与定位销和门扇横档一定要铰接好,并确保地弹簧转轴与定位销中心线在同一条垂线上,以便玻璃]扇开关自如。 (4)玻璃]倒角时,应实行裁割玻璃时在加 1 厂内磨角与打孔. 4 施工工艺 4•1 工艺流程 (1)固定部分安装 裁割玻璃-固定底托-安装玻璃板-注胶封口 (2)活动玻璃门扇安装 划线-确定门窗高度-固定门窗上下横档-门窗固定-安装拉手 4•2 操作工艺 (1)固定部分安装 (图) 1)裁割玻璃:厚玻璃的安装尺寸,应从安装位置的底部、中部和顶部进行测量,选择最小尺寸为玻璃板宽度的切割尺寸.假如在上、中、下测得的尺寸一致,其玻璃宽度的裁割应比实测尺寸小 3 一 5㎜。玻璃板的高度方向裁割,应小于实测尺寸的 3 一 5㎜。玻璃板裁割后,应将其四周作倒角处理,倒角宽度为 2mm...
