东佳蒸汽管道施工方案

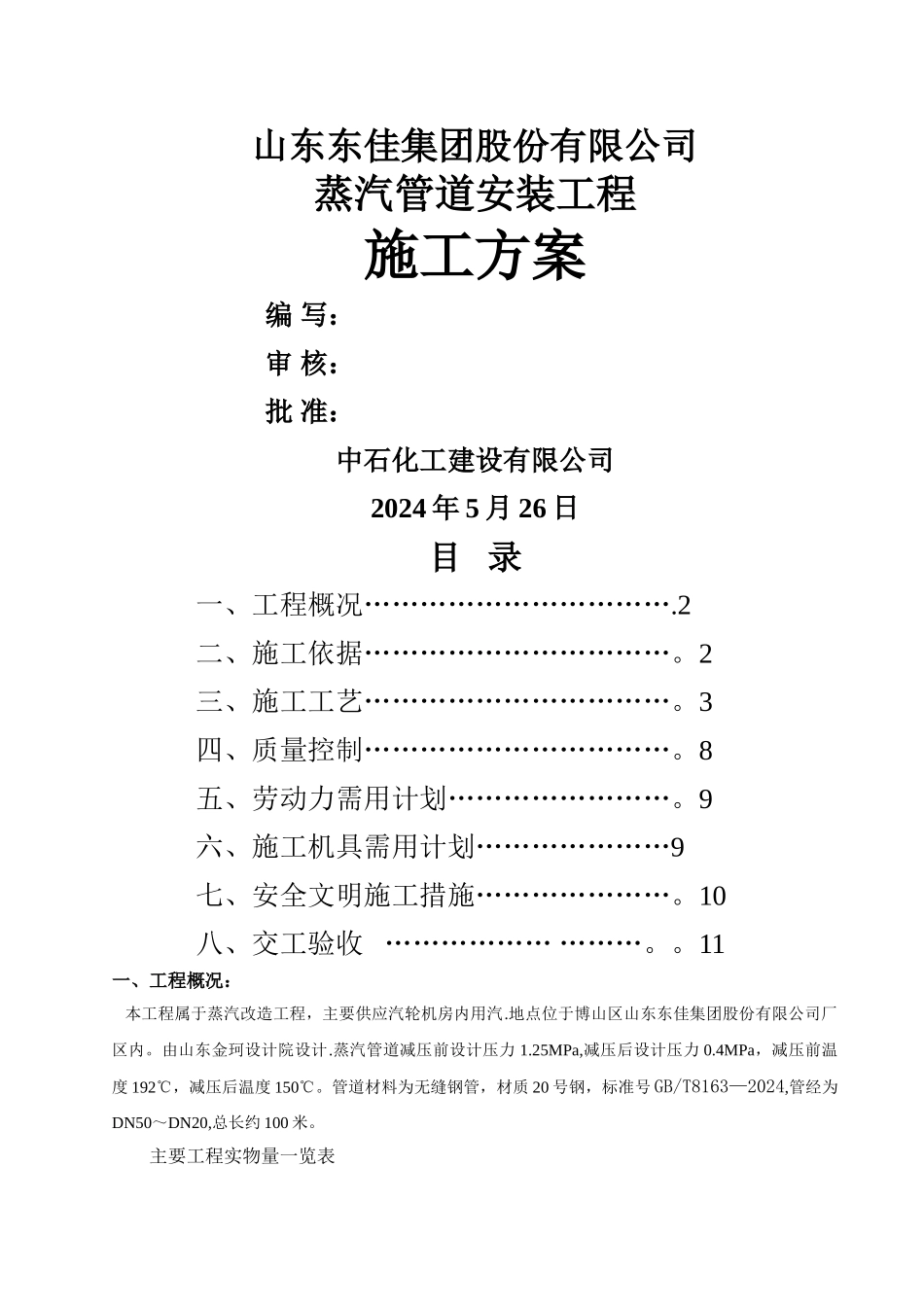

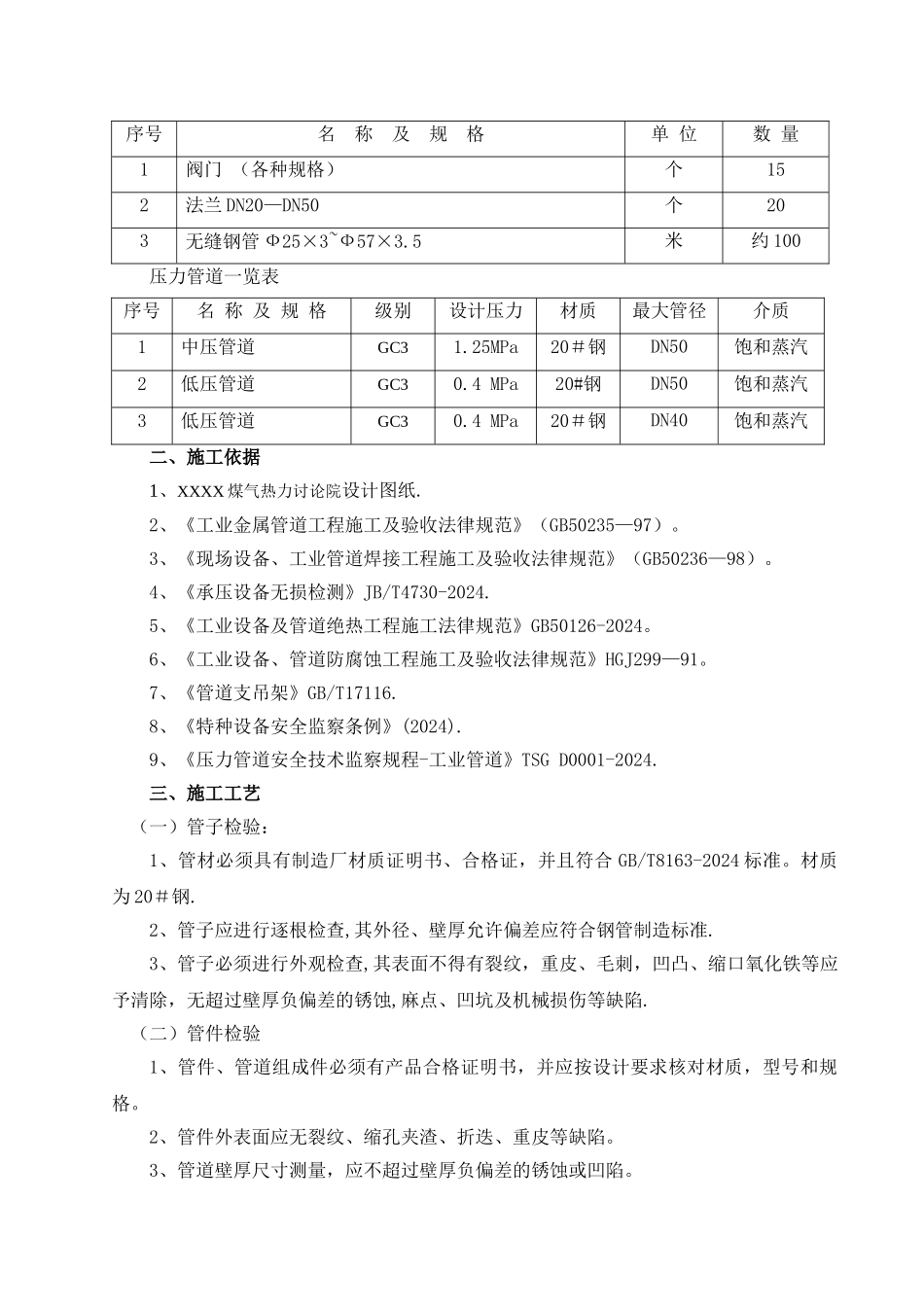

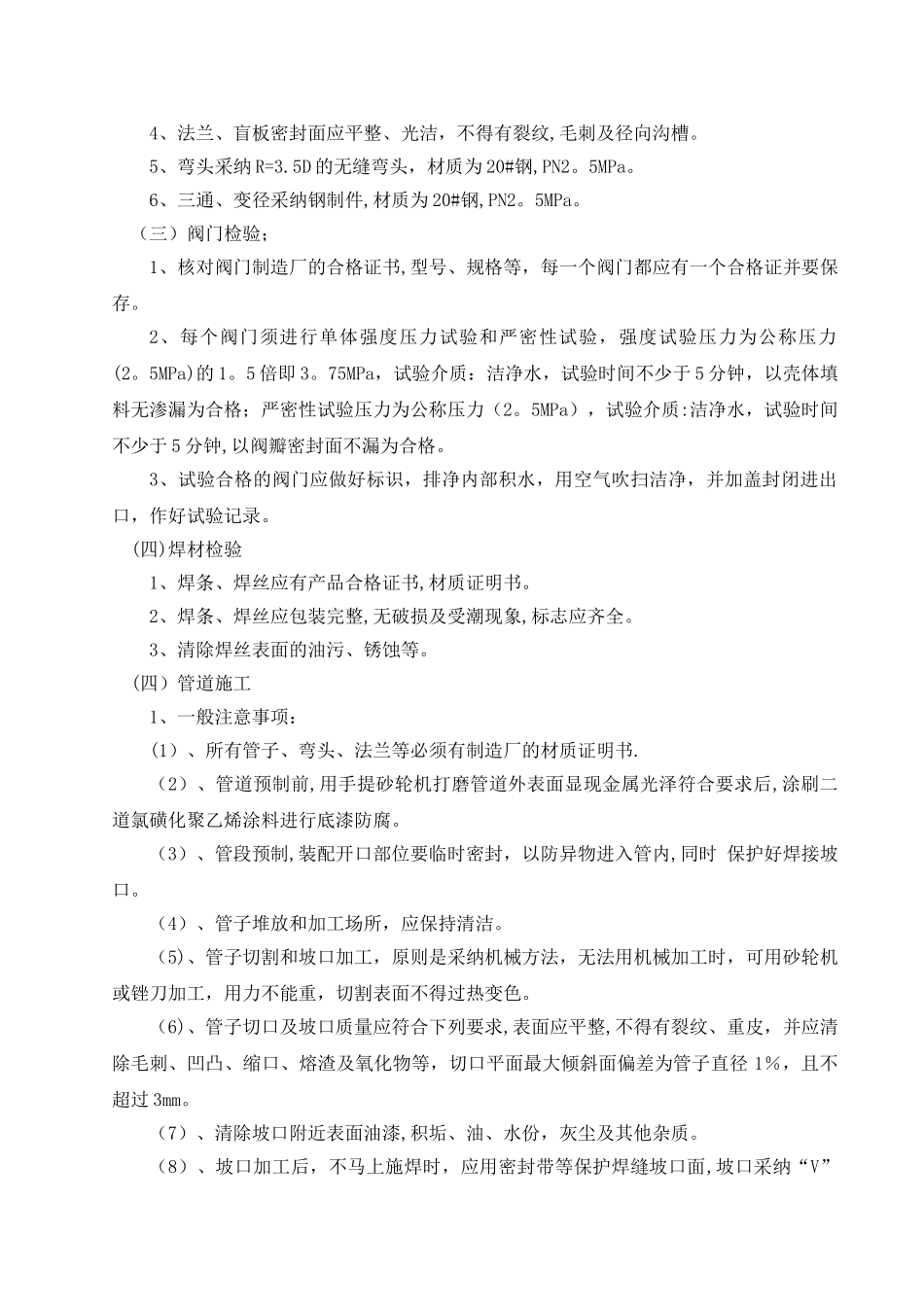

山东东佳集团股份有限公司蒸汽管道安装工程施工方案编 写：审 核：批 准：中石化工建设有限公司2024 年 5 月 26 日目 录一、工程概况…………………………….2二、施工依据……………………………。2三、施工工艺……………………………。3四、质量控制……………………………。8五、劳动力需用计划……………………。9六、施工机具需用计划…………………9七、安全文明施工措施…………………。10八、交工验收 ……………… ………。。11一、工程概况： 本工程属于蒸汽改造工程，主要供应汽轮机房内用汽.地点位于博山区山东东佳集团股份有限公司厂区内。由山东金珂设计院设计.蒸汽管道减压前设计压力 1.25MPa,减压后设计压力 0.4MPa，减压前温度 192℃，减压后温度 150℃。管道材料为无缝钢管，材质 20 号钢，标准号 GB/T8163—2024,管经为DN50～DN20,总长约 100 米。主要工程实物量一览表序号名 称 及 规 格单 位数 量1阀门 （各种规格）个152法兰 DN20—DN50个203无缝钢管 Ф25×3~Ф57×3.5米约 100压力管道一览表序号名 称 及 规 格级别设计压力材质最大管径介质1中压管道GC31.25MPa20＃钢DN50饱和蒸汽2低压管道GC30.4 MPa20#钢DN50饱和蒸汽3低压管道GC30.4 MPa20＃钢DN40饱和蒸汽二、施工依据1、XXXX 煤气热力讨论院设计图纸.2、《工业金属管道工程施工及验收法律规范》（GB50235—97）。3、《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236—98）。4、《承压设备无损检测》JB/T4730-2024.5、《工业设备及管道绝热工程施工法律规范》GB50126-2024。6、《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ299—91。7、《管道支吊架》GB/T17116.8、《特种设备安全监察条例》(2024).9、《压力管道安全技术监察规程-工业管道》TSG D0001-2024.三、施工工艺（一）管子检验：1、管材必须具有制造厂材质证明书、合格证，并且符合 GB/T8163-2024 标准。材质为 20＃钢.2、管子应进行逐根检查,其外径、壁厚允许偏差应符合钢管制造标准.3、管子必须进行外观检查,其表面不得有裂纹，重皮、毛刺，凹凸、缩口氧化铁等应予清除，无超过壁厚负偏差的锈蚀,麻点、凹坑及机械损伤等缺陷.（二）管件检验1、管件、管道组成件必须有产品合格证明书，并应按设计要求核对材质，型号和规格。2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。3、管道壁厚尺寸测量，应不超过壁厚负偏差的锈蚀或凹陷。4、法兰...
