中压燃气管道过河施工方案(精)VIP专享

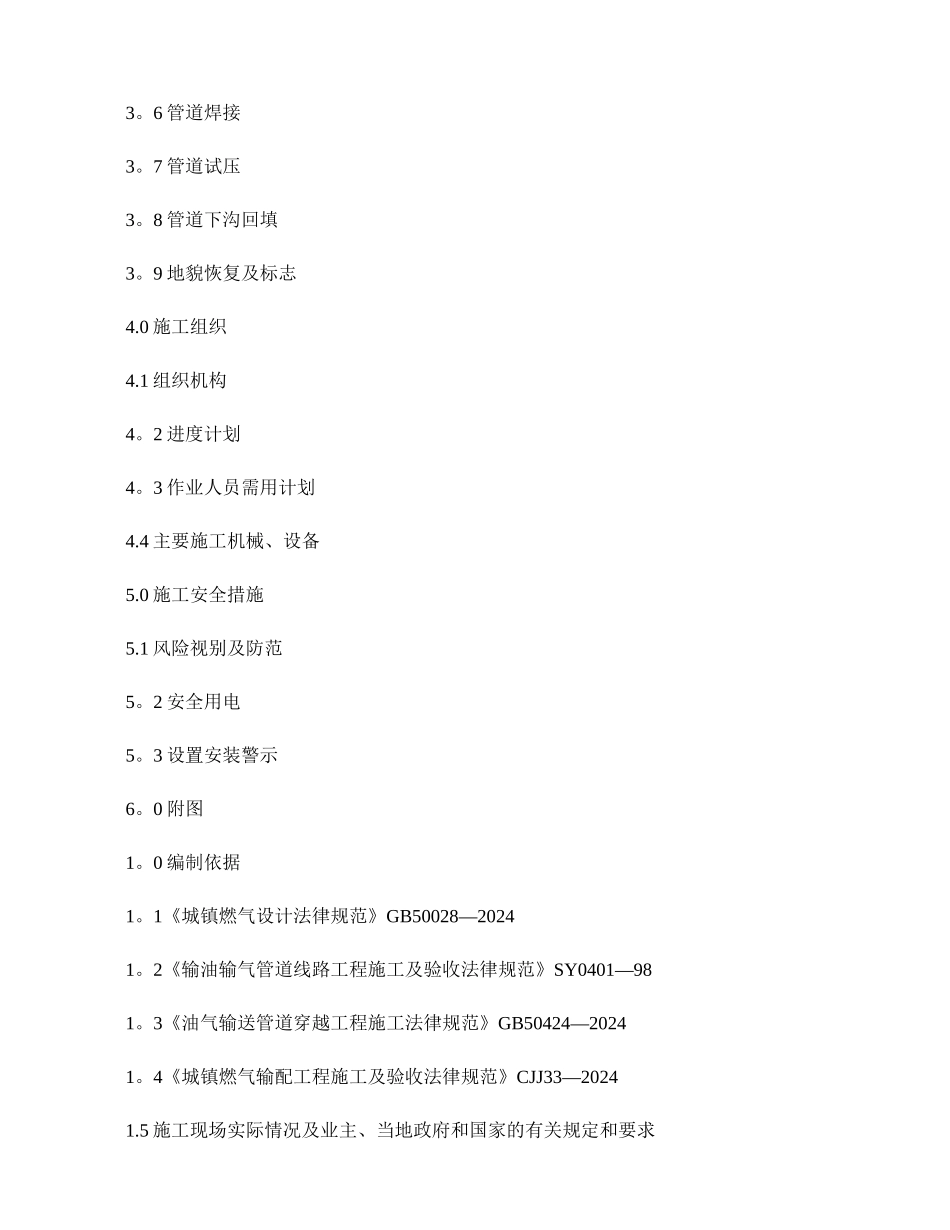

天然气利用工程中压燃气管道穿越卷桥河安装施工方案编制：审核：批准编制单位：编制日期：目录1.0 编制依据2.0 工程概况2.1 工程简介2。2 地质及水文条件2.3 主要工程量3.0 施工方案3。1 施工工序3.2 测量放线3.3 施工作业带及施工便道开拓3。4 筑坝3。5 管沟开挖3。6 管道焊接3。7 管道试压3。8 管道下沟回填3。9 地貌恢复及标志4.0 施工组织4.1 组织机构4。2 进度计划4。3 作业人员需用计划4.4 主要施工机械、设备5.0 施工安全措施5.1 风险视别及防范5。2 安全用电5。3 设置安装警示6。0 附图1。0 编制依据1。1《城镇燃气设计法律规范》GB50028—20241。2《输油输气管道线路工程施工及验收法律规范》SY0401—981。3《油气输送管道穿越工程施工法律规范》GB50424—20241。4《城镇燃气输配工程施工及验收法律规范》CJJ33—20241.5 施工现场实际情况及业主、当地政府和国家的有关规定和要求2。0 工程概况2.1 方案简介＊**＊中压燃气管道工程穿越卷桥河，管线采纳 20#钢 φ325×12 钢管和一段 PE300 管道（布置见图。根据现场实际勘查，确定如下：工程起点 JN72—1（3+612 沿河向上游走管,距靠上游桥栏杆 50 米左右处穿越河床、过桥下公路、再沿山脚线返回 JN74-1(3+712。5 点与钢管管连接,全长 220 米.距桥 50 米处穿越卷桥河段,是本工程的施工难点和重点, 因此穿越河床是施工方案的编制重点。卷桥河穿越位置定在河桥上游 50 米左右范围处（最终以实际过河点为准,所选位置河床覆盖层大多以卵石、砂粒、岩石、淤泥构成，淤泥量大。河床底平坦，河床一边是沙地农田，一边是峭壁岩石及公路.穿越采纳 20#钢 φ325×12(3PE 钢质管道，管道接头作特加强级层 PE 防腐，穿越河道长度 56 米。管道焊接采纳氩弧焊打底,手工电弧焊填充盖面,管道埋深河床下不小于1。5 米（具体深度根据现场土质情况确定,由于河内水位高 1.5—2。2 米，决定穿越采纳筑单坝施工，坝上面宽度为 5 米，管线在河滩进行预制,挖掘机在坝上对坝下游管位侧进行开挖沟.我公司在前期的谭家河穿越施工时成功实施过.2。2 地质及水文条件河桥位于卷桥河口入长江处,卷桥河是山谷溪水形成,河口水宽和水深主要受长江水位的影响,长江在非汛期间，卷桥河面宽在 25 米内,水位约高 2.5 米，在此期间施工，费用经济,工期较短.沿江南大道敷设管段土质多为次坚石。2。3 穿越主要工程量3.0 施工方案3。1 施工工序3。2 测量放线穿越根...
