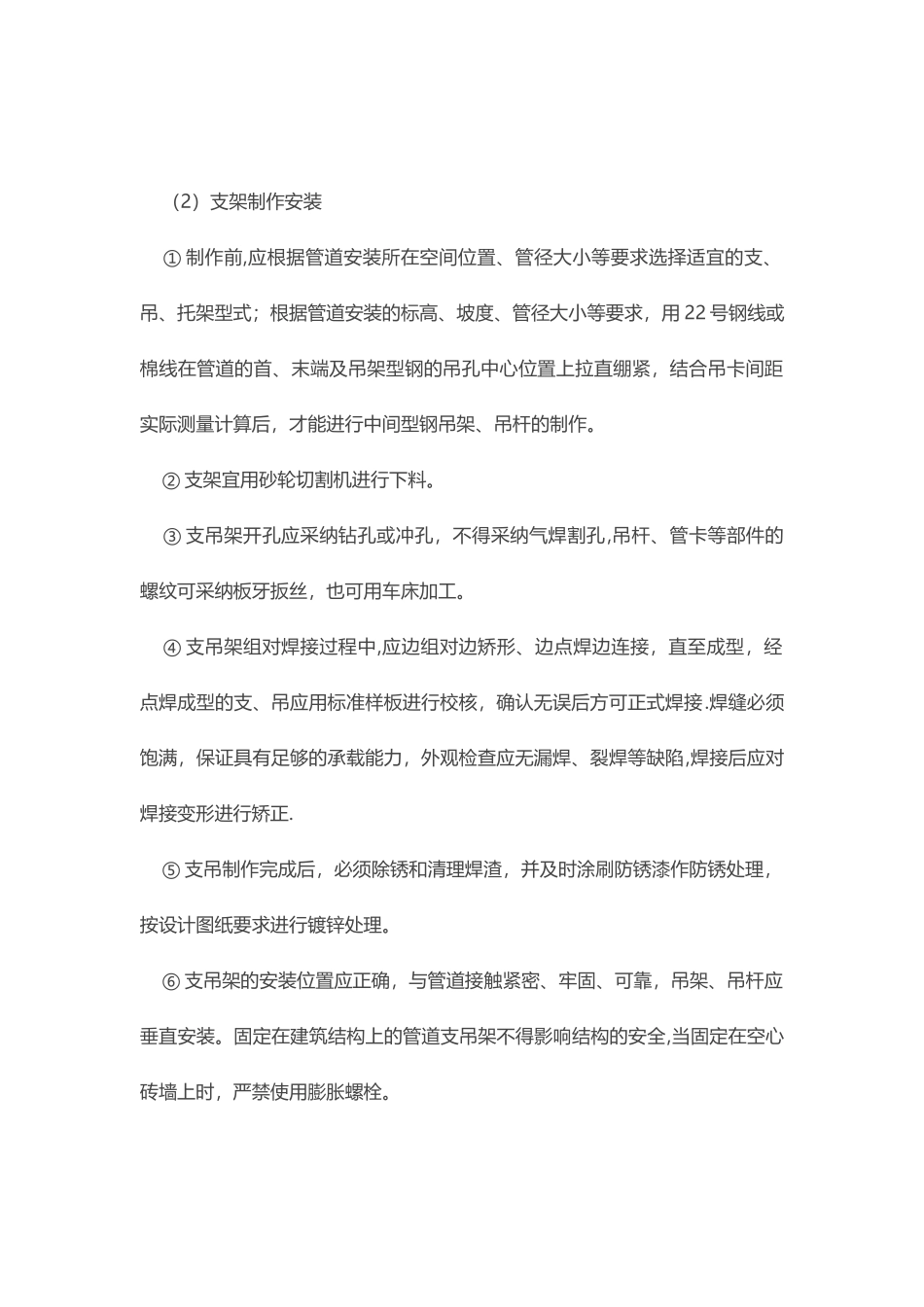

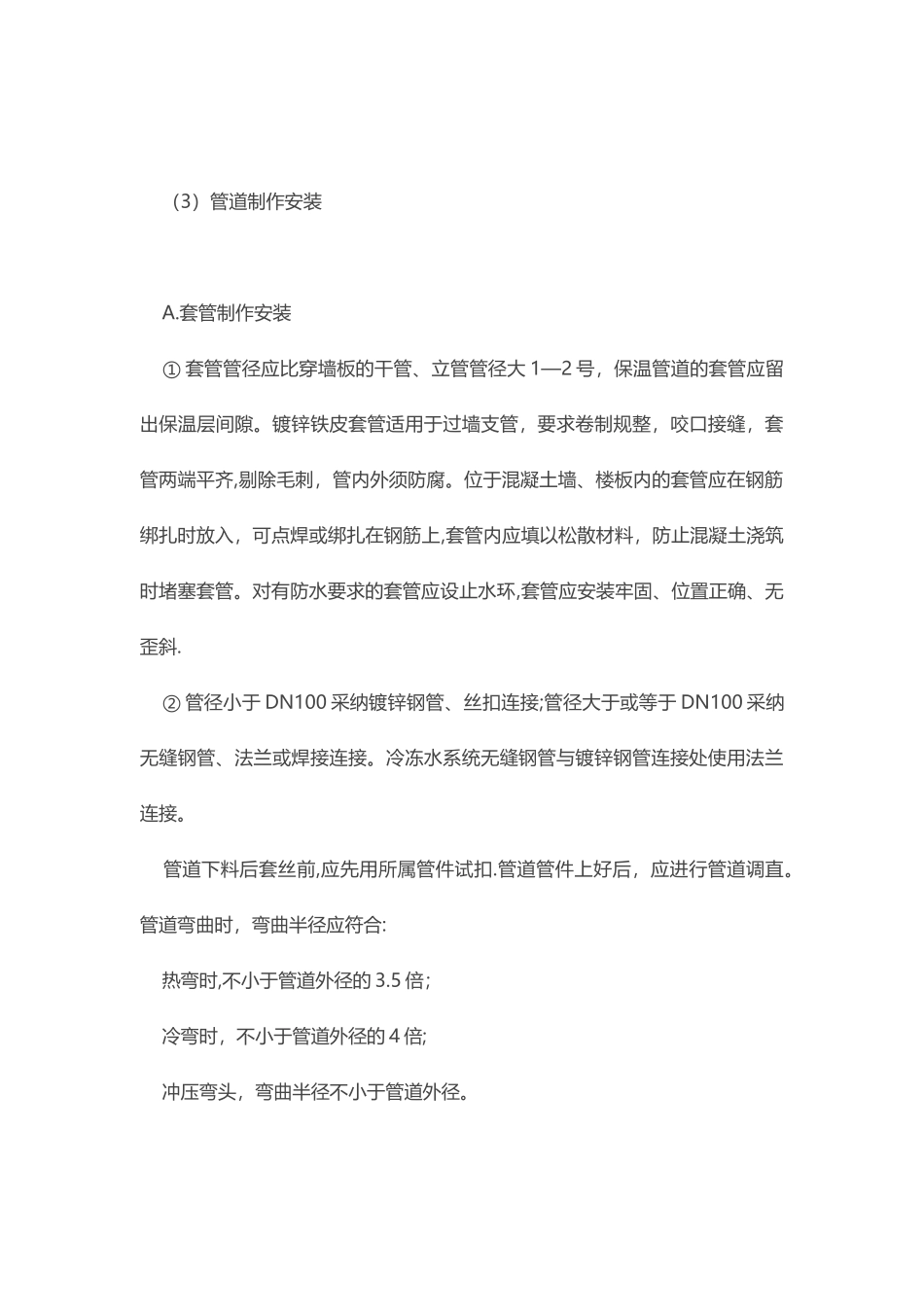

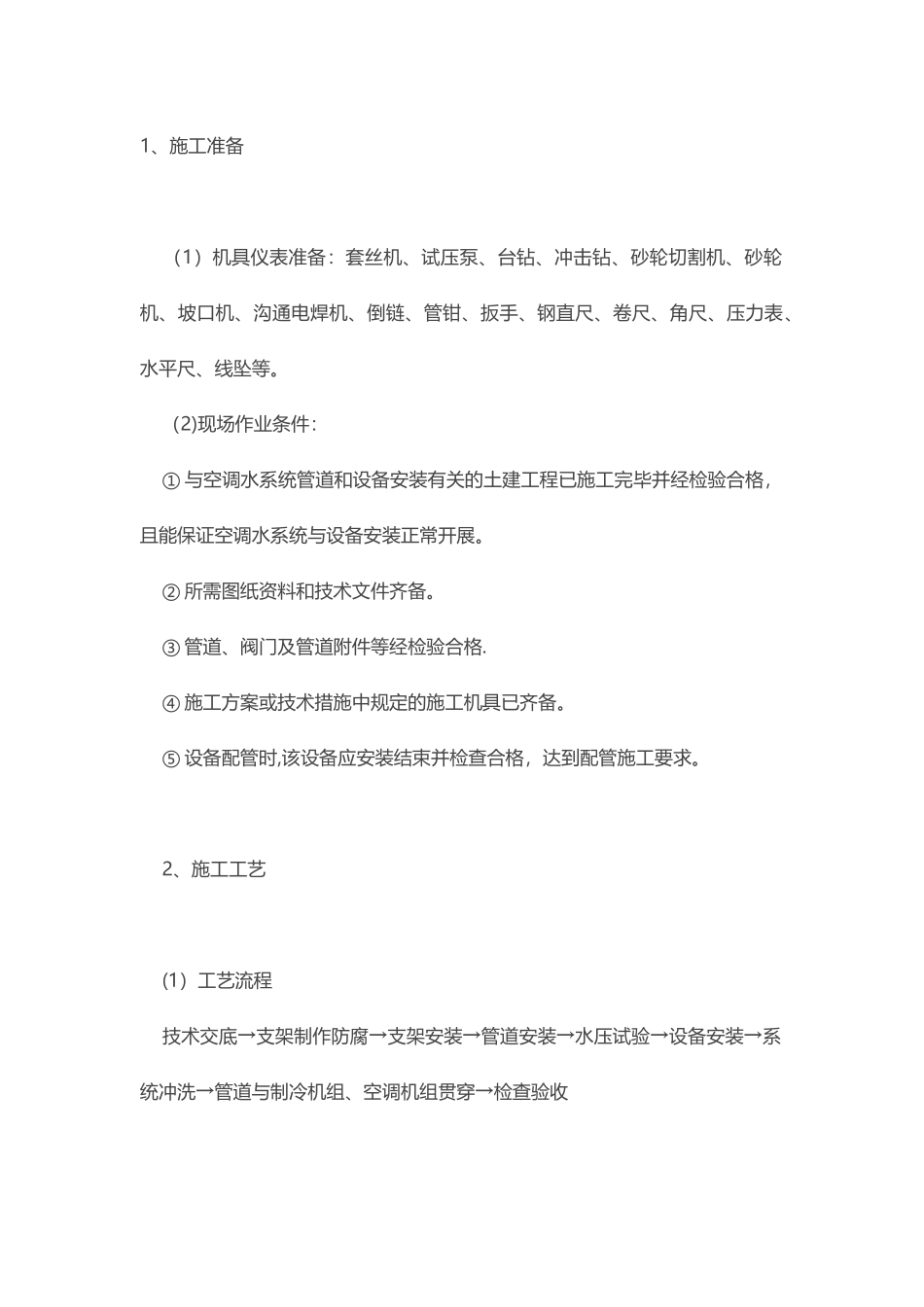

1、施工准备 （1）机具仪表准备：套丝机、试压泵、台钻、冲击钻、砂轮切割机、砂轮机、坡口机、沟通电焊机、倒链、管钳、扳手、钢直尺、卷尺、角尺、压力表、水平尺、线坠等。 （2)现场作业条件： ① 与空调水系统管道和设备安装有关的土建工程已施工完毕并经检验合格，且能保证空调水系统与设备安装正常开展。 ② 所需图纸资料和技术文件齐备。 ③ 管道、阀门及管道附件等经检验合格. ④ 施工方案或技术措施中规定的施工机具已齐备。 ⑤ 设备配管时,该设备应安装结束并检查合格，达到配管施工要求。 2、施工工艺 (1）工艺流程 技术交底→支架制作防腐→支架安装→管道安装→水压试验→设备安装→系统冲洗→管道与制冷机组、空调机组贯穿→检查验收 （2）支架制作安装 ① 制作前,应根据管道安装所在空间位置、管径大小等要求选择适宜的支、吊、托架型式；根据管道安装的标高、坡度、管径大小等要求，用 22 号钢线或棉线在管道的首、末端及吊架型钢的吊孔中心位置上拉直绷紧，结合吊卡间距实际测量计算后，才能进行中间型钢吊架、吊杆的制作。 ② 支架宜用砂轮切割机进行下料。 ③ 支吊架开孔应采纳钻孔或冲孔，不得采纳气焊割孔,吊杆、管卡等部件的螺纹可采纳板牙扳丝，也可用车床加工。 ④ 支吊架组对焊接过程中,应边组对边矫形、边点焊边连接，直至成型，经点焊成型的支、吊应用标准样板进行校核，确认无误后方可正式焊接.焊缝必须饱满，保证具有足够的承载能力，外观检查应无漏焊、裂焊等缺陷,焊接后应对焊接变形进行矫正. ⑤ 支吊制作完成后，必须除锈和清理焊渣，并及时涂刷防锈漆作防锈处理，按设计图纸要求进行镀锌处理。 ⑥ 支吊架的安装位置应正确，与管道接触紧密、牢固、可靠，吊架、吊杆应垂直安装。固定在建筑结构上的管道支吊架不得影响结构的安全,当固定在空心砖墙上时，严禁使用膨胀螺栓。 （3）管道制作安装 A.套管制作安装 ① 套管管径应比穿墙板的干管、立管管径大 1—2 号，保温管道的套管应留出保温层间隙。镀锌铁皮套管适用于过墙支管，要求卷制规整，咬口接缝，套管两端平齐,剔除毛刺，管内外须防腐。位于混凝土墙、楼板内的套管应在钢筋绑扎时放入，可点焊或绑扎在钢筋上,套管内应填以松散材料，防止混凝土浇筑时堵塞套管。对有防水要求的套管应设止水环,套管应安装牢固、位置正确、无歪斜. ② 管径小于 DN100 采纳镀锌钢管、丝扣连接;管径大于或等于 DN100 采纳无缝钢管、法兰...
