中空锚杆施工方案

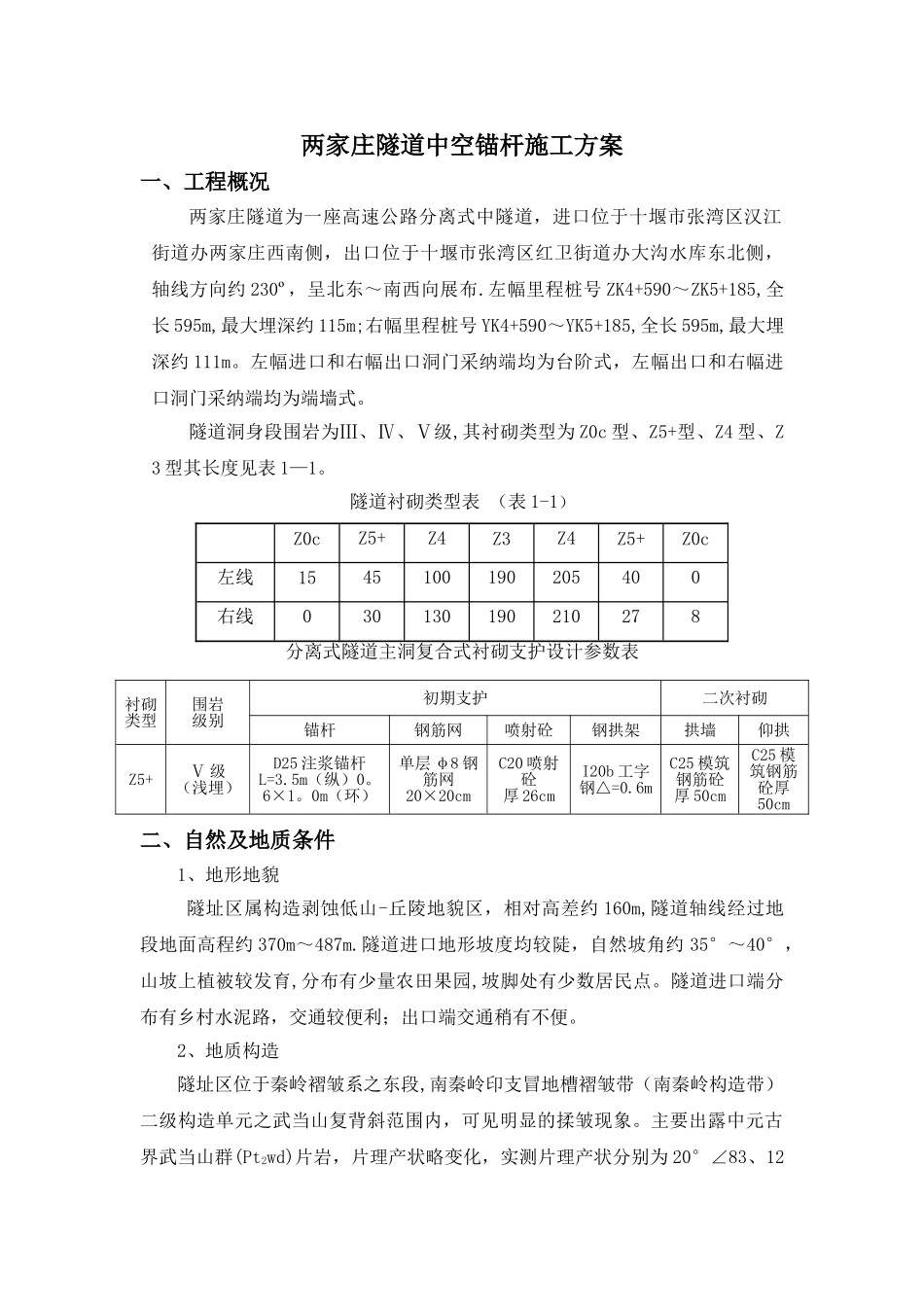

中空锚杆施工方案_第1页
1/7

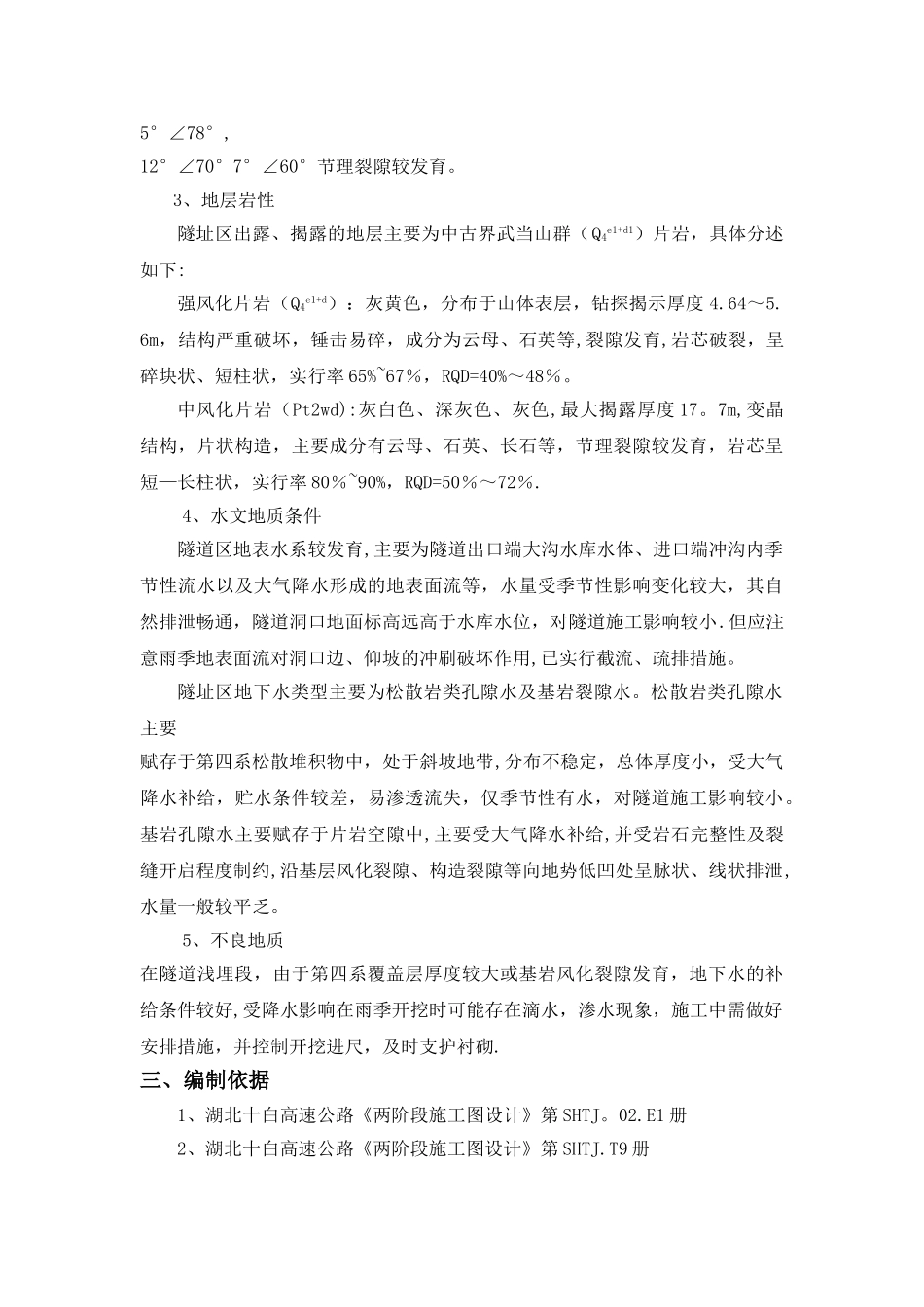

中空锚杆施工方案_第2页
2/7

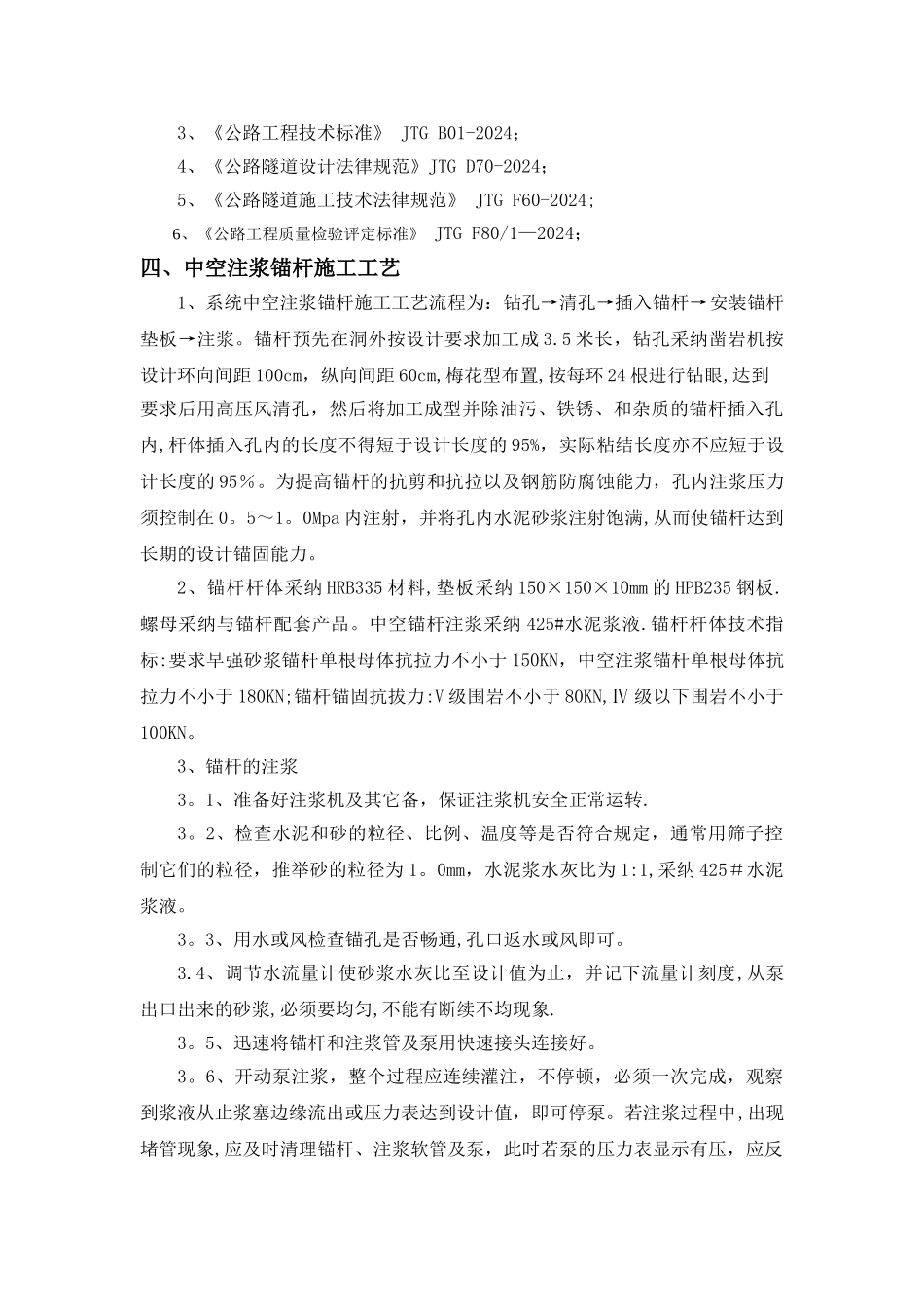

中空锚杆施工方案_第3页
3/7
两家庄隧道中空锚杆施工方案一、工程概况两家庄隧道为一座高速公路分离式中隧道,进口位于十堰市张湾区汉江街道办两家庄西南侧,出口位于十堰市张湾区红卫街道办大沟水库东北侧,轴线方向约 230º,呈北东~南西向展布.左幅里程桩号 ZK4+590~ZK5+185,全长 595m,最大埋深约 115m;右幅里程桩号 YK4+590~YK5+185,全长 595m,最大埋深约 111m。左幅进口和右幅出口洞门采纳端均为台阶式,左幅出口和右幅进口洞门采纳端均为端墙式。隧道洞身段围岩为Ⅲ、Ⅳ、Ⅴ级,其衬砌类型为 Z0c 型、Z5+型、Z4 型、Z3 型其长度见表 1—1。隧道衬砌类型表 (表 1-1)Z0cZ5+Z4Z3Z4Z5+Z0c左线1545100190205400右线030130190210278分离式隧道主洞复合式衬砌支护设计参数表二、自然及地质条件1、地形地貌隧址区属构造剥蚀低山-丘陵地貌区,相对高差约 160m,隧道轴线经过地段地面高程约 370m~487m.隧道进口地形坡度均较陡,自然坡角约 35°~40°,山坡上植被较发育,分布有少量农田果园,坡脚处有少数居民点。隧道进口端分布有乡村水泥路,交通较便利;出口端交通稍有不便。2、地质构造隧址区位于秦岭褶皱系之东段,南秦岭印支冒地槽褶皱带(南秦岭构造带)二级构造单元之武当山复背斜范围内,可见明显的揉皱现象。主要出露中元古界武当山群(Pt2wd)片岩,片理产状略变化,实测片理产状分别为 20°∠83、12衬砌类型围岩 级别初期支护二次衬砌锚杆钢筋网喷射砼钢拱架拱墙仰拱Z5+Ⅴ 级(浅埋)D25 注浆锚杆L=3.5m(纵)0。6×1。0m(环)单层 φ8 钢筋网20×20cmC20 喷射砼 厚 26cmI20b 工字钢△=0.6mC25 模筑钢筋砼 厚 50cmC25 模筑钢筋砼厚50cm5°∠78°,12°∠70°7°∠60°节理裂隙较发育。 3、地层岩性隧址区出露、揭露的地层主要为中古界武当山群(Q4e1+d1)片岩,具体分述如下:强风化片岩(Q4e1+d):灰黄色,分布于山体表层,钻探揭示厚度 4.64~5.6m,结构严重破坏,锤击易碎,成分为云母、石英等,裂隙发育,岩芯破裂,呈碎块状、短柱状,实行率 65%~67%,RQD=40%~48%。中风化片岩(Pt2wd):灰白色、深灰色、灰色,最大揭露厚度 17。7m,变晶结构,片状构造,主要成分有云母、石英、长石等,节理裂隙较发育,岩芯呈短—长柱状,实行率 80%~90%,RQD=50%~72%. 4、水文地质条件隧道区地表水系较发育,主要为隧道出口端大沟水库水体、进口端冲沟内季节性流水以及大气降水形成的地表面流等,水量受季节性影响变化较大,其自然排泄...
