丰鹤浆液循环泵检修作业指导书

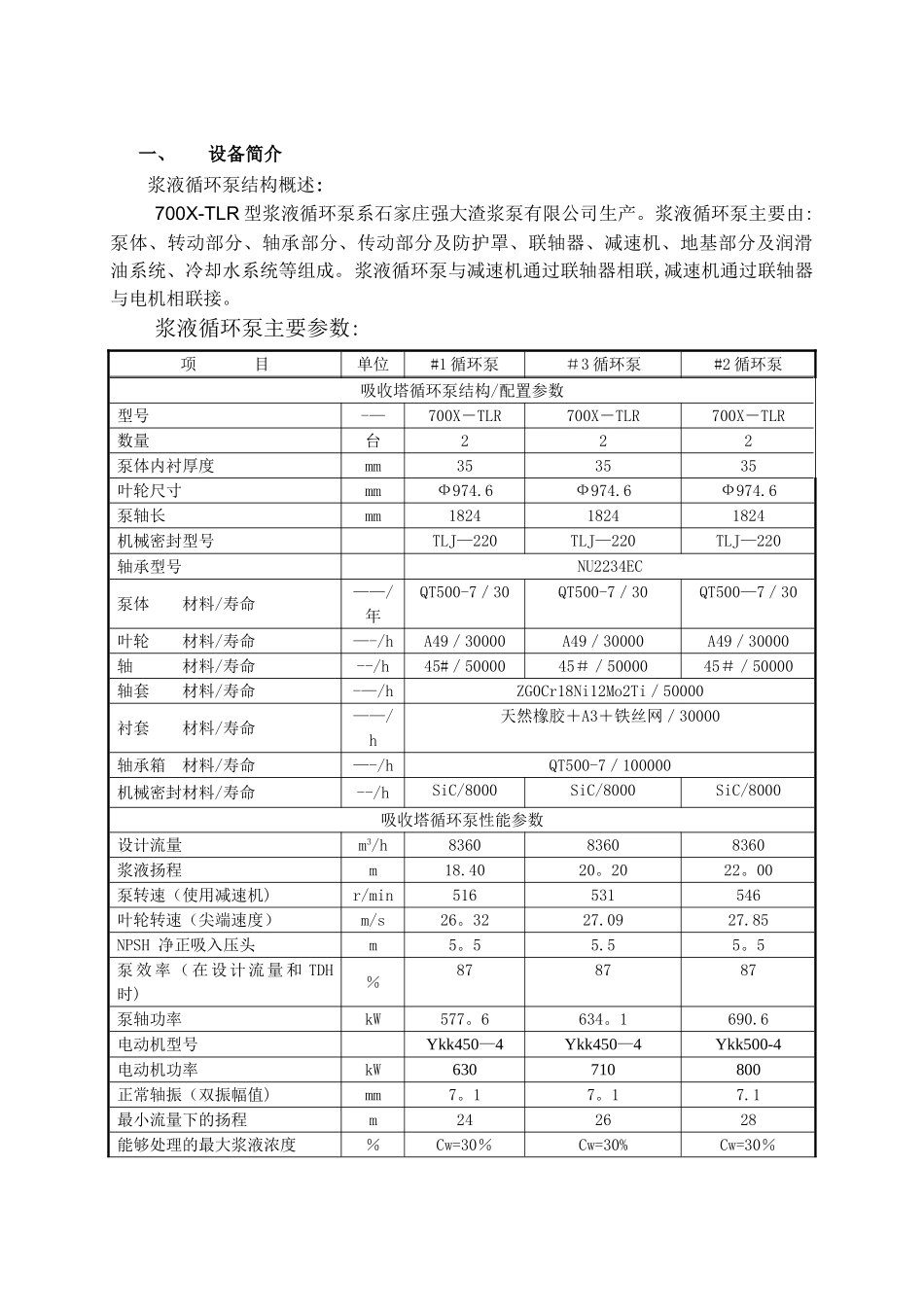

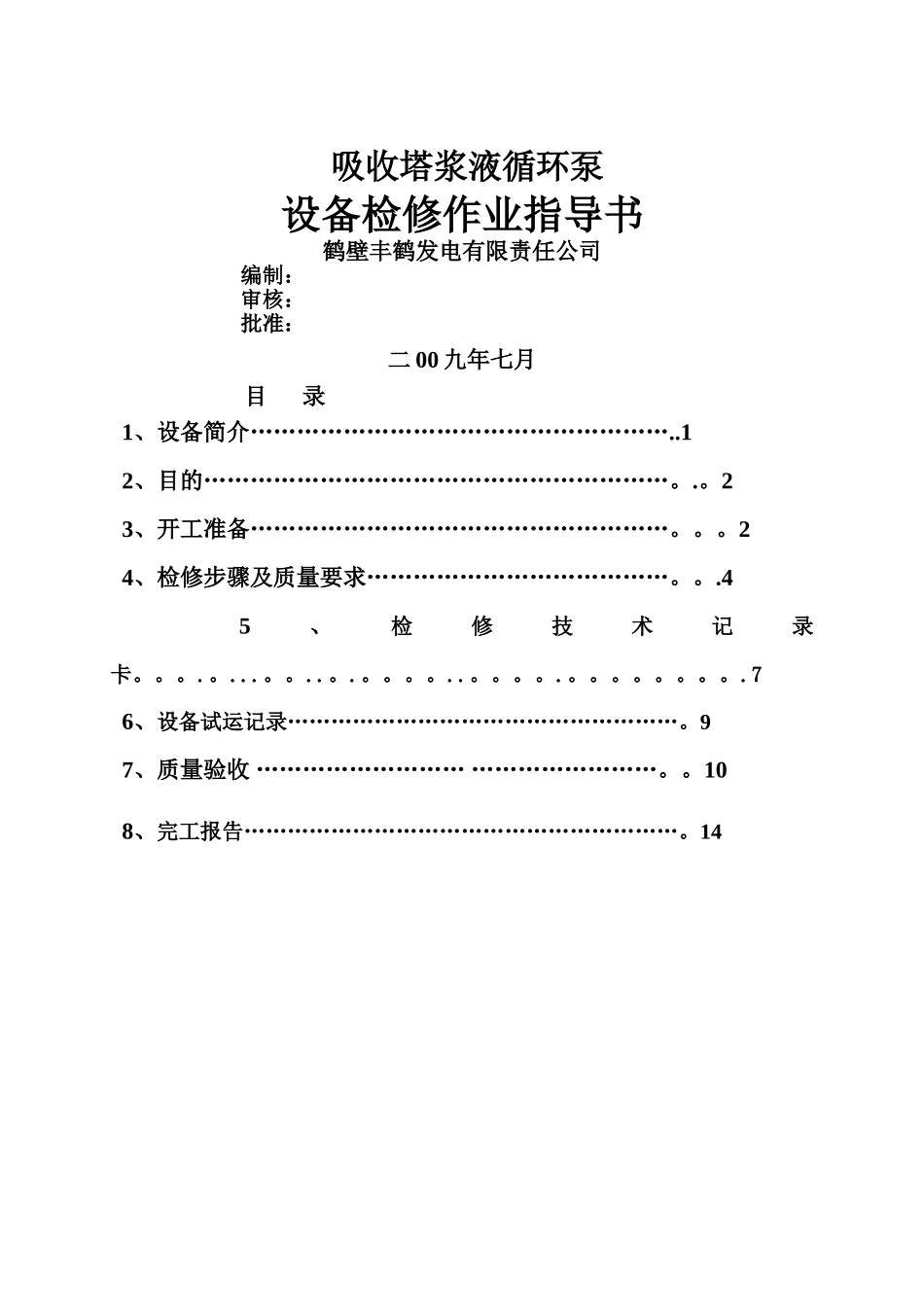

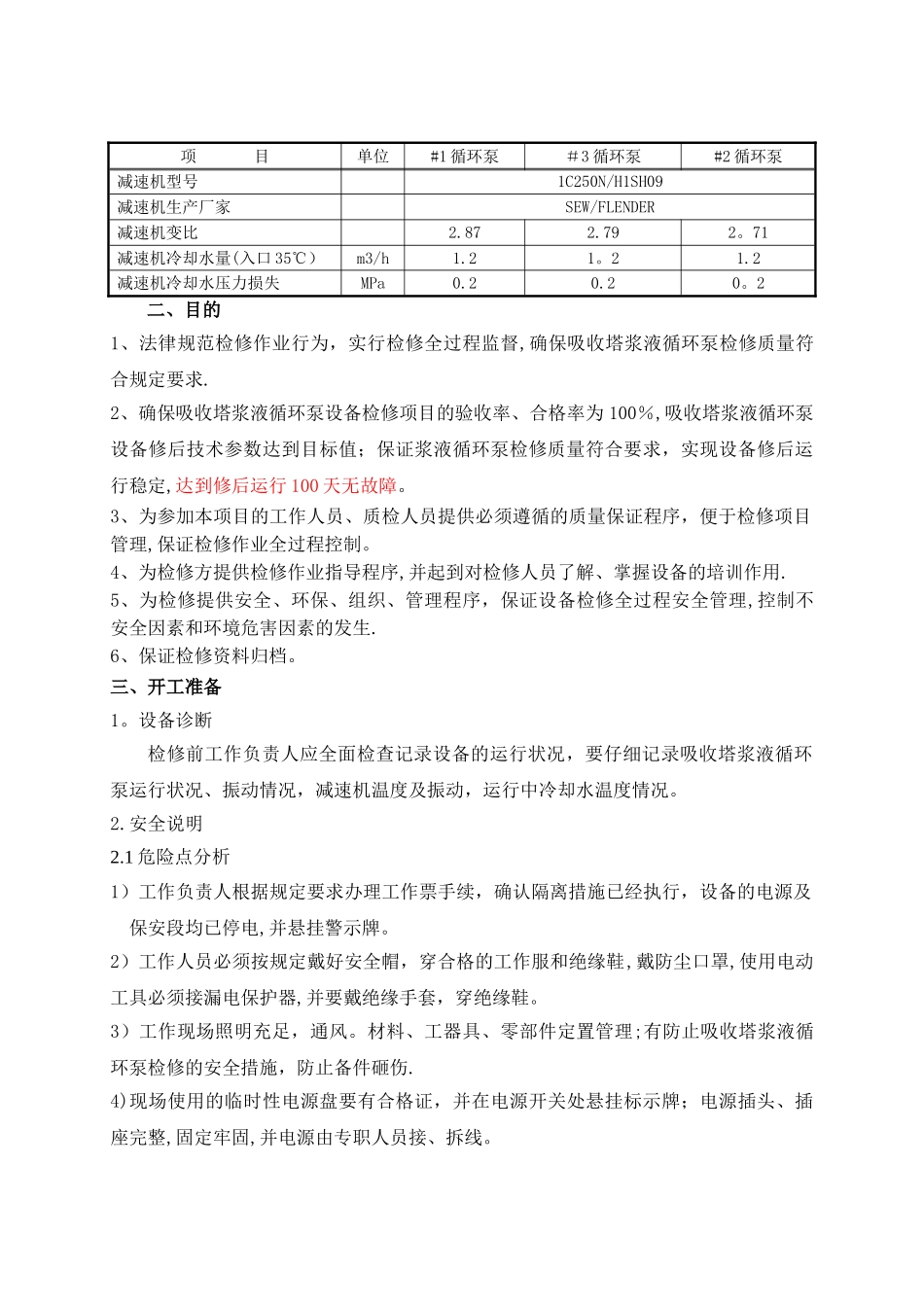

吸收塔浆液循环泵设备检修作业指导书鹤壁丰鹤发电有限责任公司 编制： 审核： 批准：二 00 九年七月 目 录 1、设备简介………………………………………………..1 2、目的……………………………………………………。.。2 3、开工准备………………………………………………。。。2 4、检修步骤及质量要求…………………………………。。.4 5、检修技术记录卡。。。.。...。。..。.。。。。..。。。。.。。。。。。。。.7 6、设备试运记录………………………………………………。9 7、质量验收 ……………………… ……………………。。10 8、完工报告……………………………………………………。14一、设备简介浆液循环泵结构概述:700X-TLR 型浆液循环泵系石家庄强大渣浆泵有限公司生产。浆液循环泵主要由:泵体、转动部分、轴承部分、传动部分及防护罩、联轴器、减速机、地基部分及润滑油系统、冷却水系统等组成。浆液循环泵与减速机通过联轴器相联,减速机通过联轴器与电机相联接。浆液循环泵主要参数:项 目单位#1 循环泵＃3 循环泵#2 循环泵吸收塔循环泵结构/配置参数型号-—700X－TLR700X－TLR700X－TLR数量台222泵体内衬厚度mm353535叶轮尺寸mmФ974.6Ф974.6Ф974.6泵轴长mm182418241824机械密封型号TLJ—220TLJ—220TLJ—220轴承型号NU2234EC泵体 材料/寿命——/年QT500-7／30QT500-7／30QT500—7／30叶轮 材料/寿命—-/hA49／30000A49／30000A49／30000轴 材料/寿命--/h45#／5000045＃／5000045＃／50000轴套 材料/寿命-—/hZG0Cr18Ni12Mo2Ti／50000衬套 材料/寿命——/h天然橡胶＋A3＋铁丝网／30000轴承箱 材料/寿命—-/hQT500-7／100000机械密封材料/寿命--/hSiC/8000SiC/8000SiC/8000吸收塔循环泵性能参数设计流量m3/h836083608360浆液扬程m18.4020。2022。00泵转速（使用减速机)r/min516531546叶轮转速（尖端速度）m/s26。3227.0927.85NPSH 净正吸入压头m5。55.55。5泵 效 率 （ 在 设 计 流 量 和 TDH时)％878787泵轴功率kW577。6634。1690.6电动机型号Ykk450—4Ykk450—4Ykk500-4电动机功率kW630710800正常轴振（双振幅值)mm7。17。17.1最小流量下的扬程m242628能够处理的最大浆液浓度％Cw=30％Cw=30%Cw=30％项 目单位#1 循环泵＃3 循环泵#2 循环泵减速机型号1C250N/H1SH09减速机生产厂家SEW/FLENDER减速机变比2.872.792。71减速机冷却水量(入口 35℃）m3/h1.21。21.2减速机冷却水压力损失...
