临时用电施工级组织设计

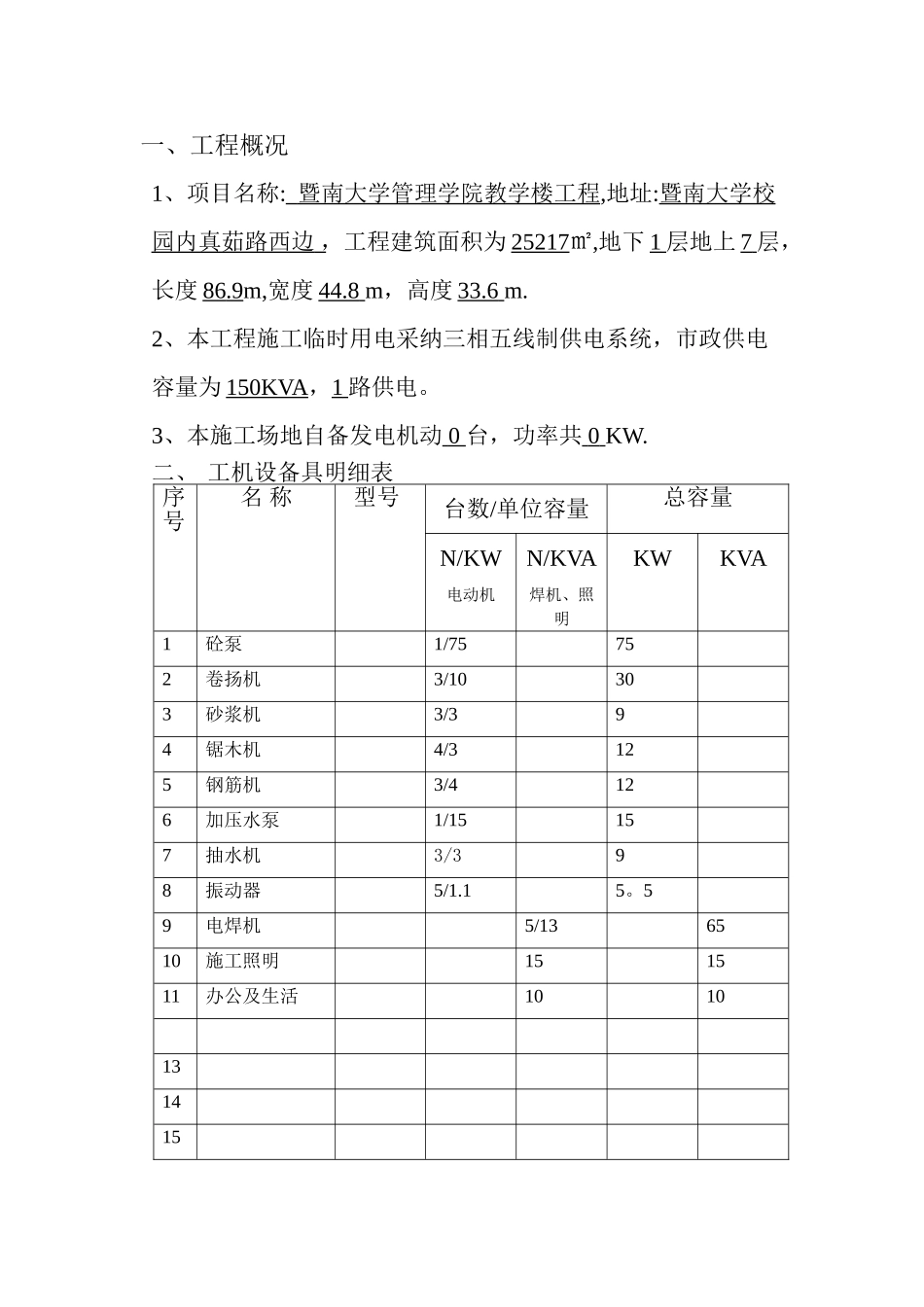

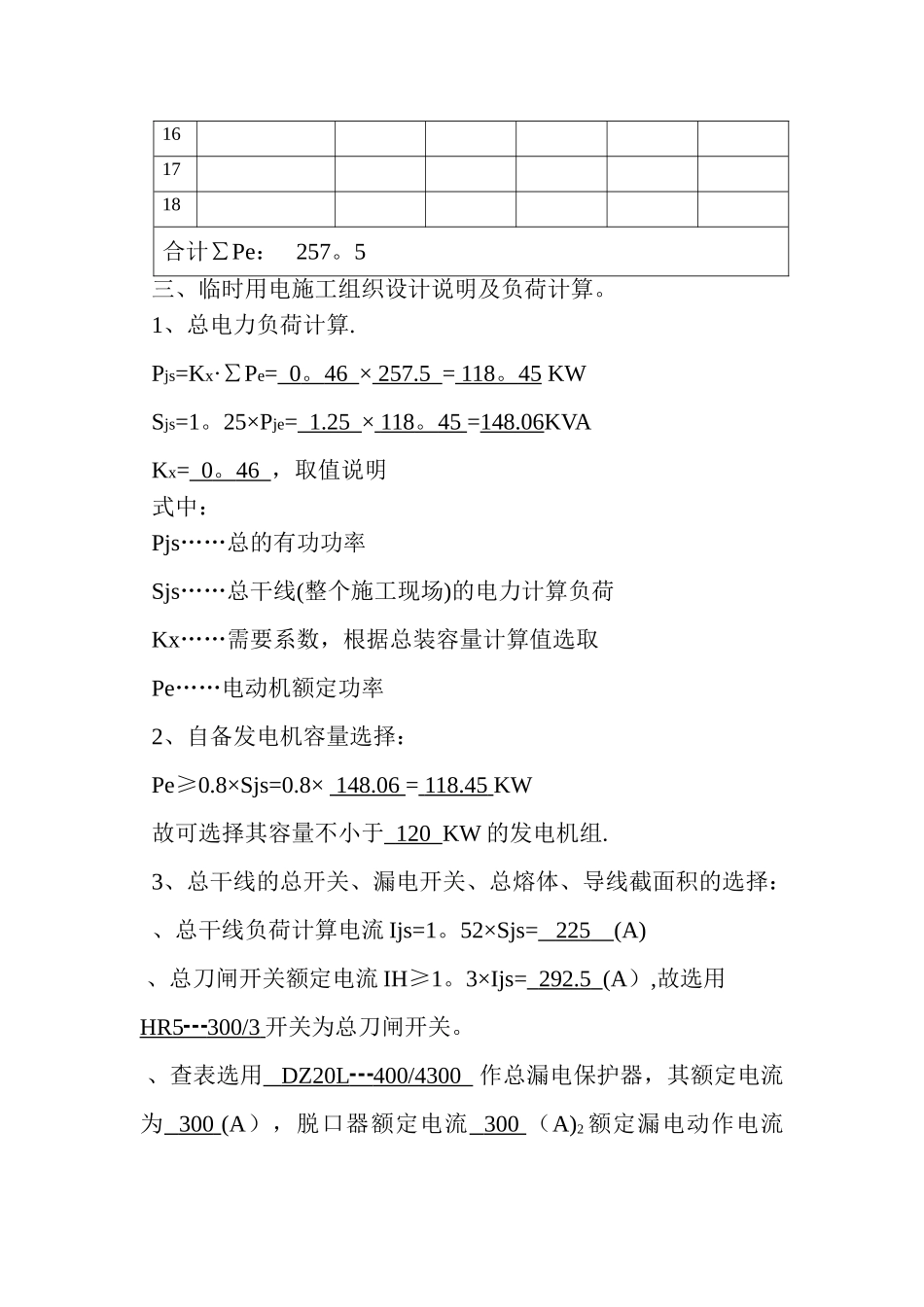

一、工程概况1、项目名称: 暨南大学管理学院教学楼工程 ,地址:暨南大学校园内真茹路西边 ，工程建筑面积为 25217㎡,地下 1 层地上 7 层，长度 86 .9 m,宽度 44.8 m，高度 33.6 m.2、本工程施工临时用电采纳三相五线制供电系统，市政供电容量为 150KVA，1 路供电。3、本施工场地自备发电机动 0 台，功率共 0 KW.二、 工机设备具明细表序号名 称型号台数/单位容量总容量N/KW电动机N/KVA焊机、照明KWKVA1砼泵1/75752卷扬机3/10303砂浆机3/394锯木机4/3125钢筋机3/4126加压水泵1/15157抽水机3/398振动器5/1.15。59电焊机5/136510施工照明151511办公及生活1010131415161718合计∑Pe： 257。5三、临时用电施工组织设计说明及负荷计算。1、总电力负荷计算.Pjs=Kx·∑Pe= 0 。 46 × 257.5 = 118 。 45 KWSjs=1。25×Pje= 1.25 × 118 。 45 =148.06KVAKx= 0 。 46 ，取值说明式中：Pjs……总的有功功率Sjs……总干线(整个施工现场)的电力计算负荷Kx……需要系数，根据总装容量计算值选取Pe……电动机额定功率2、自备发电机容量选择：Pe≥0.8×Sjs=0.8× 148.06 = 118.45 KW故可选择其容量不小于 120 KW 的发电机组.3、总干线的总开关、漏电开关、总熔体、导线截面积的选择：、总干线负荷计算电流 Ijs=1。52×Sjs= 225 (A) 、总刀闸开关额定电流 IH≥1。3×Ijs= 292.5 (A）,故选用HR5 ┅ 300/3 开关为总刀闸开关。 、查表选用 DZ20L ┅ 400/4300 作总漏电保护器，其额定电流为 300 (A），脱口器额定电流 300 （A)2 额定漏电动作电流 200 （mA)，额定动作时间 0 .1 (S）. 、总熔体的额定电流 Ier Ier=Ijs+2。4×Plmax= 225 +2.4× 30 = 297 (A） Ier＜IH式中Plmax┉供电线路中最大的一台电动机的额定功率(KW）Ijs┉┉总干线负荷计算电流 、总干线截面积选择：根据 Ijs 查表选用 2× 50 mm2铜线为相线，选用 50mm 2 铜线为工作零线和专用接地保护干线，线路导体规格为 BVV ┉(6× 50 +2× 50 ）。查得该导体长期允许的截流量 IL＞Ijs。 若采纳电缆供电，其规格为 VV3 × 120+2 × 70 。4、分干线导线截面积选择参照总干线方法选取.本工程临时用电分 1 路线路供电。5、用电机具的操作开关所串接的漏电开关为第三级漏电保护,其动作电流为用电负荷容量在 30A 以上为机具额定电流的1/1000 倍，30A 以下小型固定机具为 30mA，动作时间为0。...
