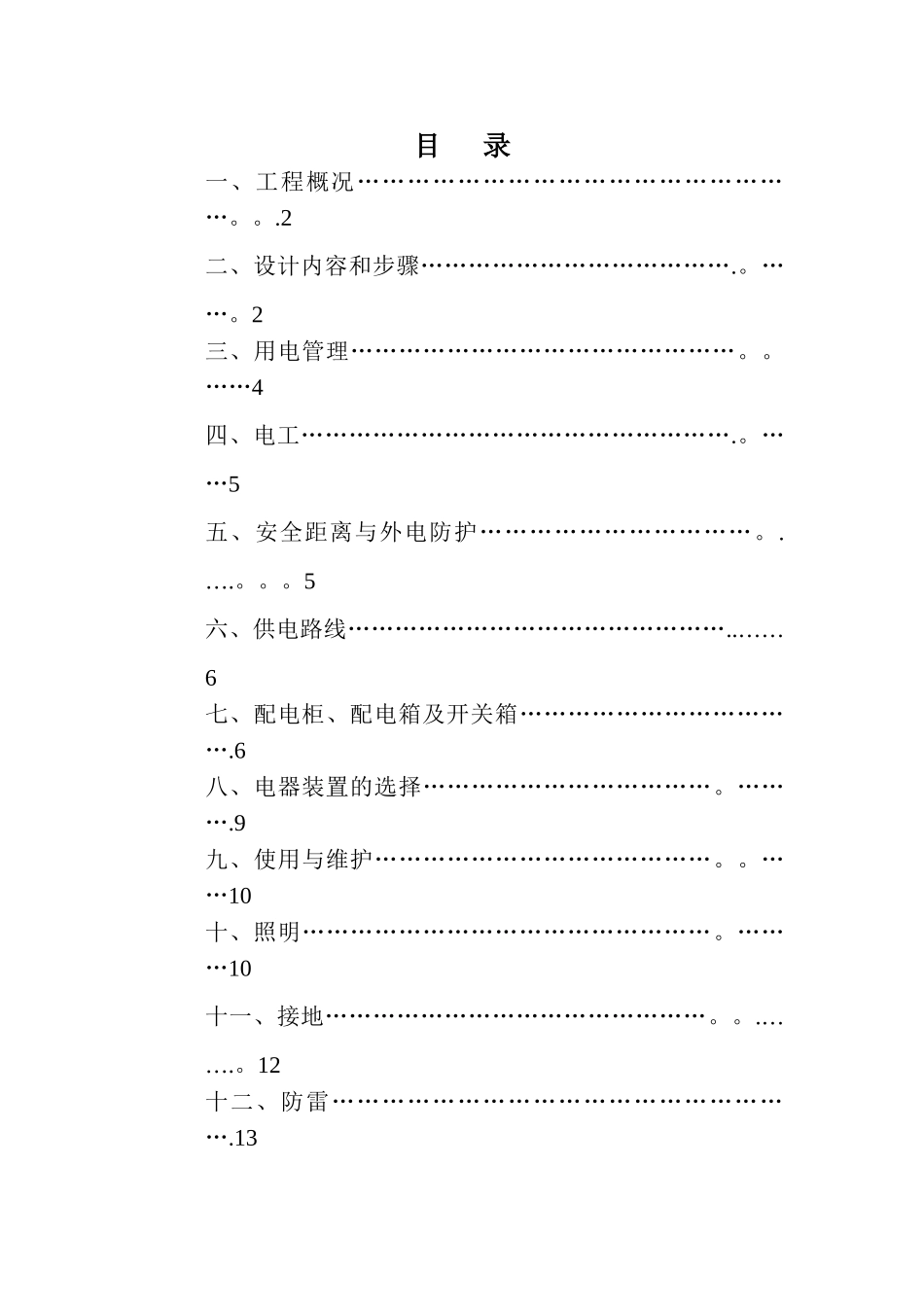

目 录一、工程概况………………………………………………。。.2二、设计内容和步骤………………………………….。……。2三、用电管理…………………………………………。。……4四、电工……………………………………………….。……5五、安全距离与外电防护……………………………。.….。。。5六、供电路线…………………………………………..……6七、配电柜、配电箱及开关箱……………………………….6八、电器装置的选择………………………………。……….9九、使用与维护……………………………………。。… …10十、照明……………………………………………。………10十一、接地…………………………………………。。.…….。12十二、防雷………………………………………………….13一、工程概况工程名称:广元市城区工农组团棚户区改造项目大云温泉——汤院工程工程地点：广元市利州区工农镇建设规模:384。39m2甲方提供施工单位用电的接驳点一个,用电接驳点距施工现场约200 米、用水施工单位从山下搅拌站抽取施工用水和生活用水。二、设计内容和步骤 1、用电现场勘察及初步设计 1）施工现场范围内上、下水管道及各种埋地线路径已清除，施工现场由供电部门设一供电总柜内有计量设备。本设计只负责总柜以下的线路、电气开关的选择.2)根据施工现场用电设备布置情况,在场内沿围墙架设电缆， 至各分配电箱，再由分配电箱引至各用电设备的开关箱.3)本供电系统采纳 TN—S（三相五线制）供电,设置三个回路。2、确定计算负荷1）现场用电计算根据主要施工机械设备需用量计划表,确定施工现场用电量为:P 总=1。05×（0。6×80/0.75+95×0.5)=111KW取总用电量的 10％作为照明用电量，故施工现场总用电量为：P2=1.1×111KW=122。1KW根据用电量计算，本工程施工用电变压器不低于 122。1KVA 均可满足施工需要。2）荷电流计算及向导线的选择室内动力负荷 192KW，系数 K=0。65，功率因数 cosΦ=0。75Ijs=N×K/（1。732×V×cosΦ） =192×0.65×1000/（1。732×380×0。75） =252(A）照明负荷 19KW，K=0.8，cosΦ=0。9Ijs=19×0。8×1000/(1。732×220×0。9) =44（A）动力干线采纳截面积为 120mm2的 BXF 型铜芯橡皮绝缘电缆。照明干线采纳截面积为 10mm2的 BXF 型铜芯橡皮绝缘电缆。2。 用水现场勘察及初步设计设计内容包括：施工高峰期施工用水的计划，管径的选择、管线布置。 1）、管线路布置（1）、施工用水在平面上和立面上分...
