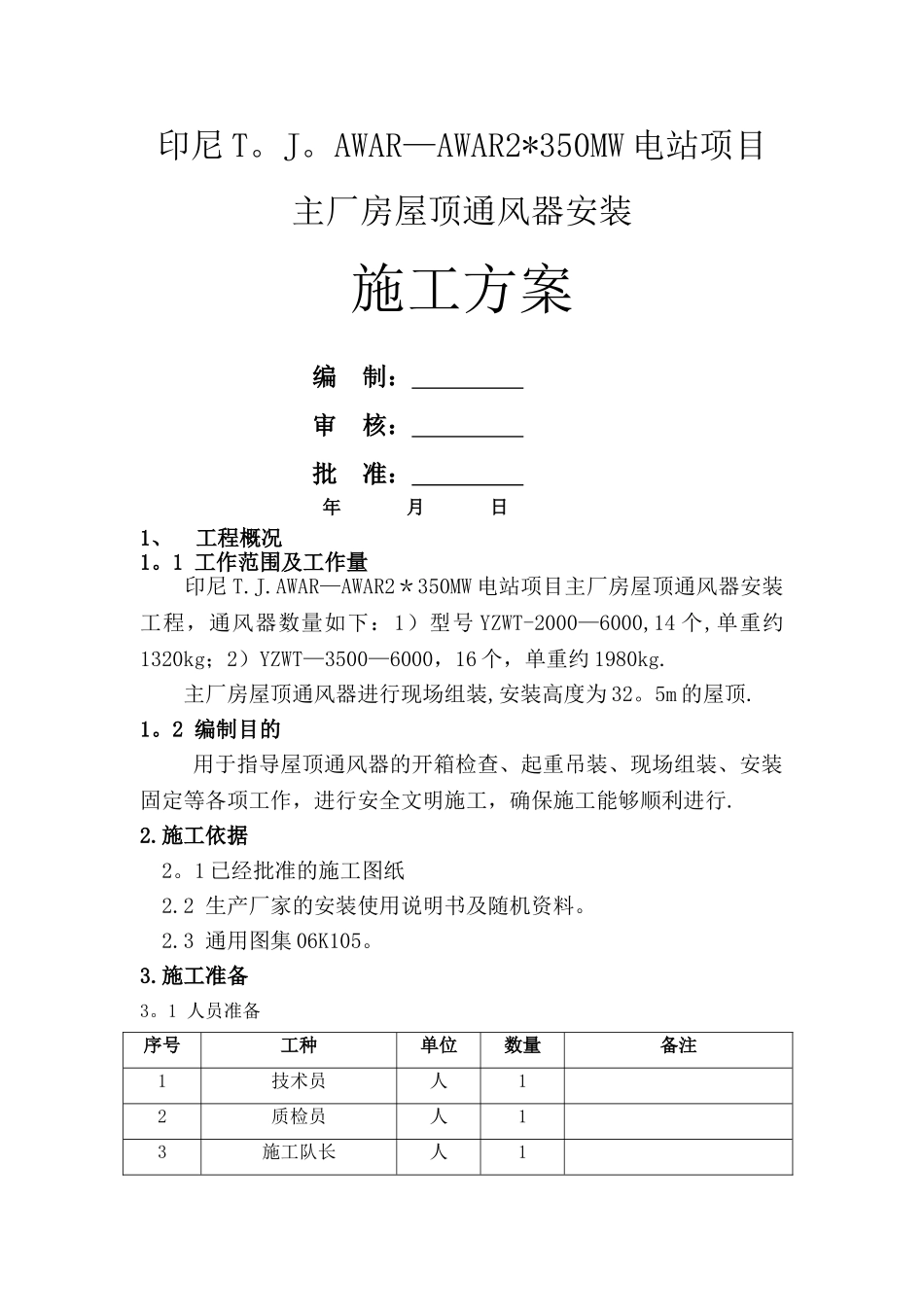

印尼 T。J。AWAR—AWAR2*350MW 电站项目主厂房屋顶通风器安装施工方案编 制: 审 核: 批 准: 年 月 日1、工程概况1。1 工作范围及工作量 印尼 T.J.AWAR—AWAR2*350MW 电站项目主厂房屋顶通风器安装工程,通风器数量如下:1)型号 YZWT-2000—6000,14 个,单重约1320kg;2)YZWT—3500—6000,16 个,单重约 1980kg.主厂房屋顶通风器进行现场组装,安装高度为 32。5m 的屋顶.1。2 编制目的 用于指导屋顶通风器的开箱检查、起重吊装、现场组装、安装固定等各项工作,进行安全文明施工,确保施工能够顺利进行.2.施工依据2。1 已经批准的施工图纸2.2 生产厂家的安装使用说明书及随机资料。2.3 通用图集 06K105。3.施工准备3。1 人员准备序号工种单位数量备注1技术员人12质检员人13施工队长人14钳工人15起重工人16焊工人17安全员人18力工人53.2 机具准备序号名称型号规格单位数量备注1吊车150T或1#DBQ台1吊至32.5m平台2板车辆1二次搬运3磨光机把24手枪钻把25焊机台16气割套13。3 力能准备 施工电源、氧气 2 瓶、乙炔 1 瓶3。4 施工应具备条件3.4。1 技术人员熟悉施工图纸与设备随机相关资料,对参加施工人员进行安全技术交底;3。4。2 施工方案已上报并审批;3。4.3 预留洞口已施工完毕并交安,屋面板已完成。3。4.4 设备已开箱检验,型号规格符合设计要求。4.屋顶通风器安装施工工艺4。1 施工流程施工准备—-预留尺寸复查-—设备开箱检验—-设备搬运、起吊——通风器组装-—封外围护板—-验收4。2 尺寸复查安装前根据设计院施工图纸,认真检查安装所需喉口的尺寸以及工字钢平台平整度是否符合要求,对不符合要求的及时进行修改.4.3 设备开箱检验由设备材料部主持,施工单位、厂家代表、总包方、JMK 共同进行开箱检查,核对设备材料的规格型号符合设计要求,外观良好,无锈蚀、无破损。4.4 设备搬运、起吊4.4。1 屋顶通风器现堆放于 F2 区料场,需要吊车和板车二次搬运至施工现场;4。4。2 根据现场条件,采纳 150T 吊车或 1#锅炉侧的 DBQ 将设备吊运至 33。87m 屋面,在屋面板上垫木板加以保护,以防止压坏屋面。4。4。3 目前现场条件,只有 8 组屋顶通风器具备安装条件,因此吊装 8 组屋顶通风器,以后根据现场条件安装其余通风设备。4。4。4 根据图纸及屋顶通风器预留孔洞位置,将通风器所有部件、配件分别搬运至设备安装位置,再进行组装。4。4。5 主厂房 A—B 跨/1-9 轴屋面板已经施工完...
