主变压器拆除施工

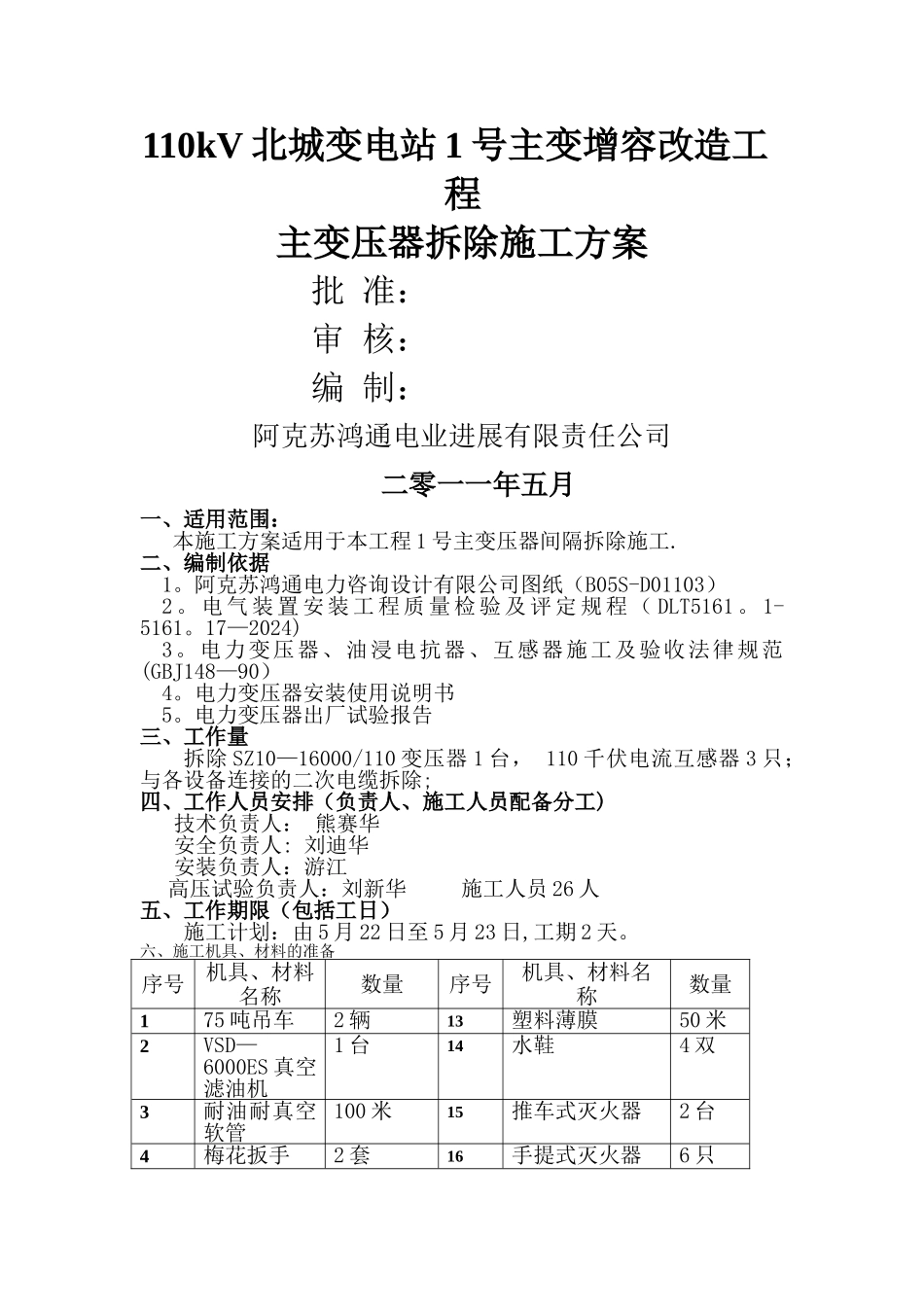

110kV 北城变电站 1 号主变增容改造工程主变压器拆除施工方案批 准：审 核：编 制：阿克苏鸿通电业进展有限责任公司二零一一年五月一、适用范围： 本施工方案适用于本工程 1 号主变压器间隔拆除施工.二、编制依据1。阿克苏鸿通电力咨询设计有限公司图纸（B05S-D01103）2 。 电 气 装 置 安 装 工 程 质 量 检 验 及 评 定 规 程 （ DLT5161 。 1-5161。17—2024)3。电力变压器、油浸电抗器、互感器施工及验收法律规范(GBJ148—90）4。电力变压器安装使用说明书5。电力变压器出厂试验报告三、工作量拆除 SZ10—16000/110 变压器 1 台， 110 千伏电流互感器 3 只；与各设备连接的二次电缆拆除; 四、工作人员安排（负责人、施工人员配备分工)技术负责人： 熊赛华 安全负责人: 刘迪华 安装负责人：游江 高压试验负责人：刘新华 施工人员 26 人五、工作期限（包括工日）施工计划：由 5 月 22 日至 5 月 23 日,工期 2 天。六、施工机具、材料的准备序号机具、材料名称数量序号机具、材料名称数量175 吨吊车2 辆13塑料薄膜50 米2VSD—6000ES 真空滤油机1 台14水鞋4 双3耐油耐真空软管100 米15推车式灭火器2 台4梅花扳手2 套16手提式灭火器6 只518”活络扳手4 把17安全行灯4 套612" 活 络 扳手4 把18大绳3 付710" 活 络 扳手4 把19套管木箱4 个8力矩扳手2 把20氧气瓶1 个9布剪刀2 把21乙炔瓶1 个10白细扣布80 米22割枪2 把11抹布10kg23施工车辆3 台12白布带8 盘七、施工方案1． 施工前现场勘探1。1 现场查看 70 吨吊车及平板车能否进入施工现场，在变压器旁边两台吊车及平板车的停放位置及进出路线；1。2 现场测量主变宽度及运输路线是否存在超高、超宽点；1.3 现场查看施工场所与带电设备的距离是否满足施工要求；1。4 现场查看拆除设备的重量；1。5 现场查看主变进线构架是否影响吊车吊装；2、 施工前的准备工作2。1 根据现场查看的情况制定详细的施工方案；2.2 施工机具及材料全部到位，检查所有机具的是否能正常使用；3。 人员分组及各组工作任务3.1 第一组：工作负责人：游江组员：胡鑫、李光辉、、刘运新、熊铁辉、熊定华、刘学农、熊爱辉；工作任务：拆除主变各侧引线、高压侧套管、主变散热片、油枕、主变高压侧进线门架钢梁；主变放油、主变吊装,主变恢复安装,注油;时间安排：5 月 22 日完成主变附件拆除及放油工作； 5 月 23 日完...
