主变安装作业指导书要点

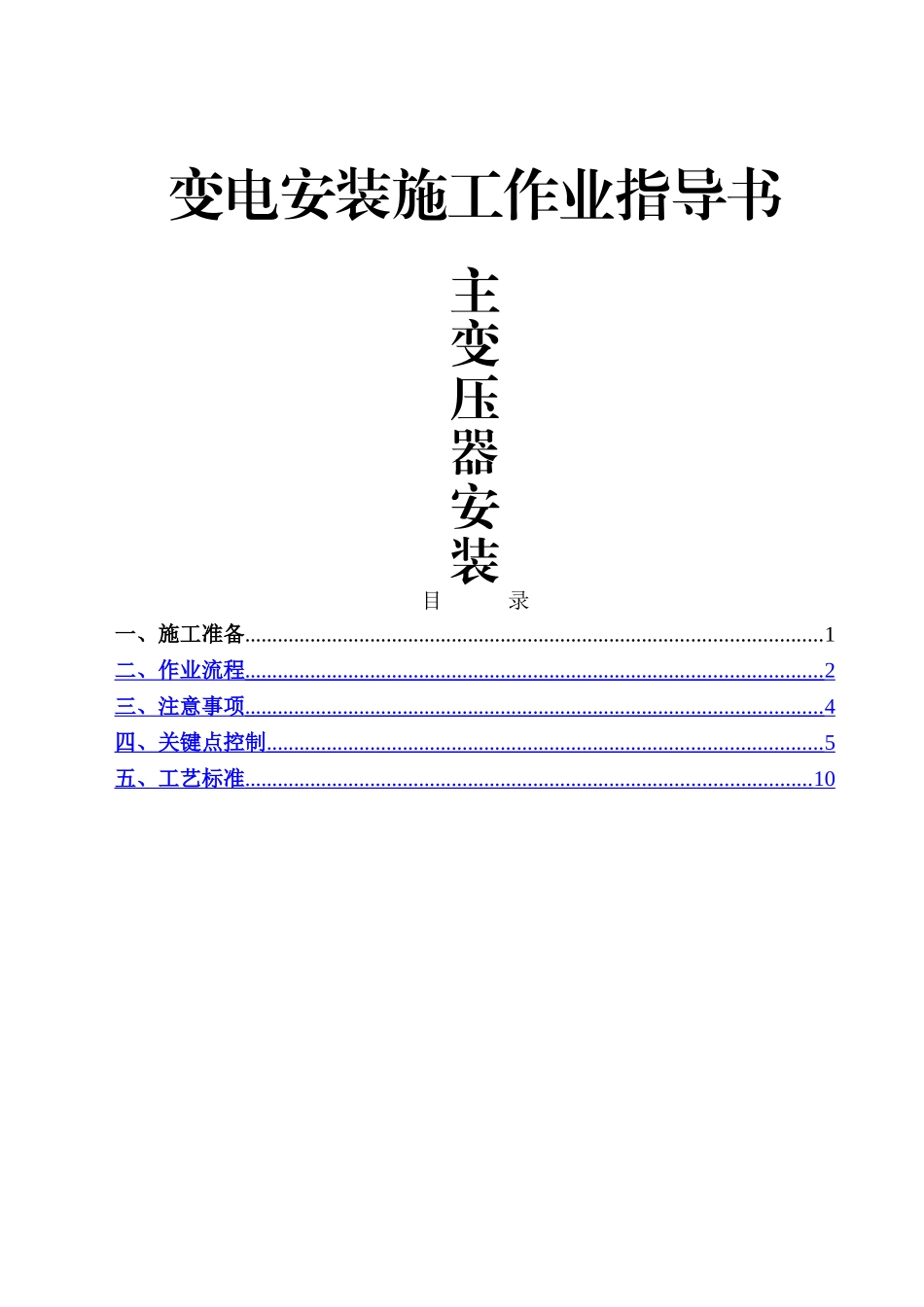

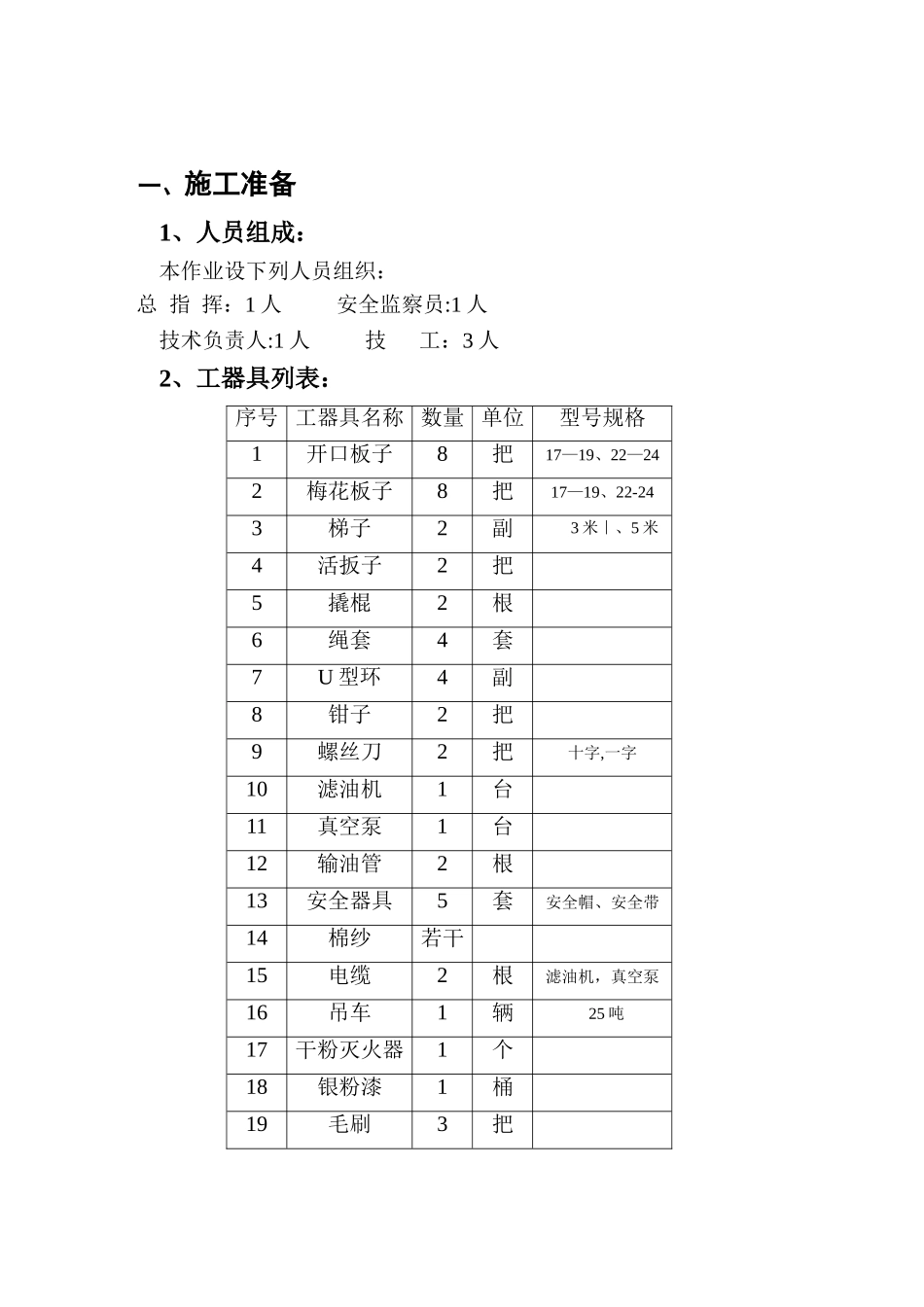

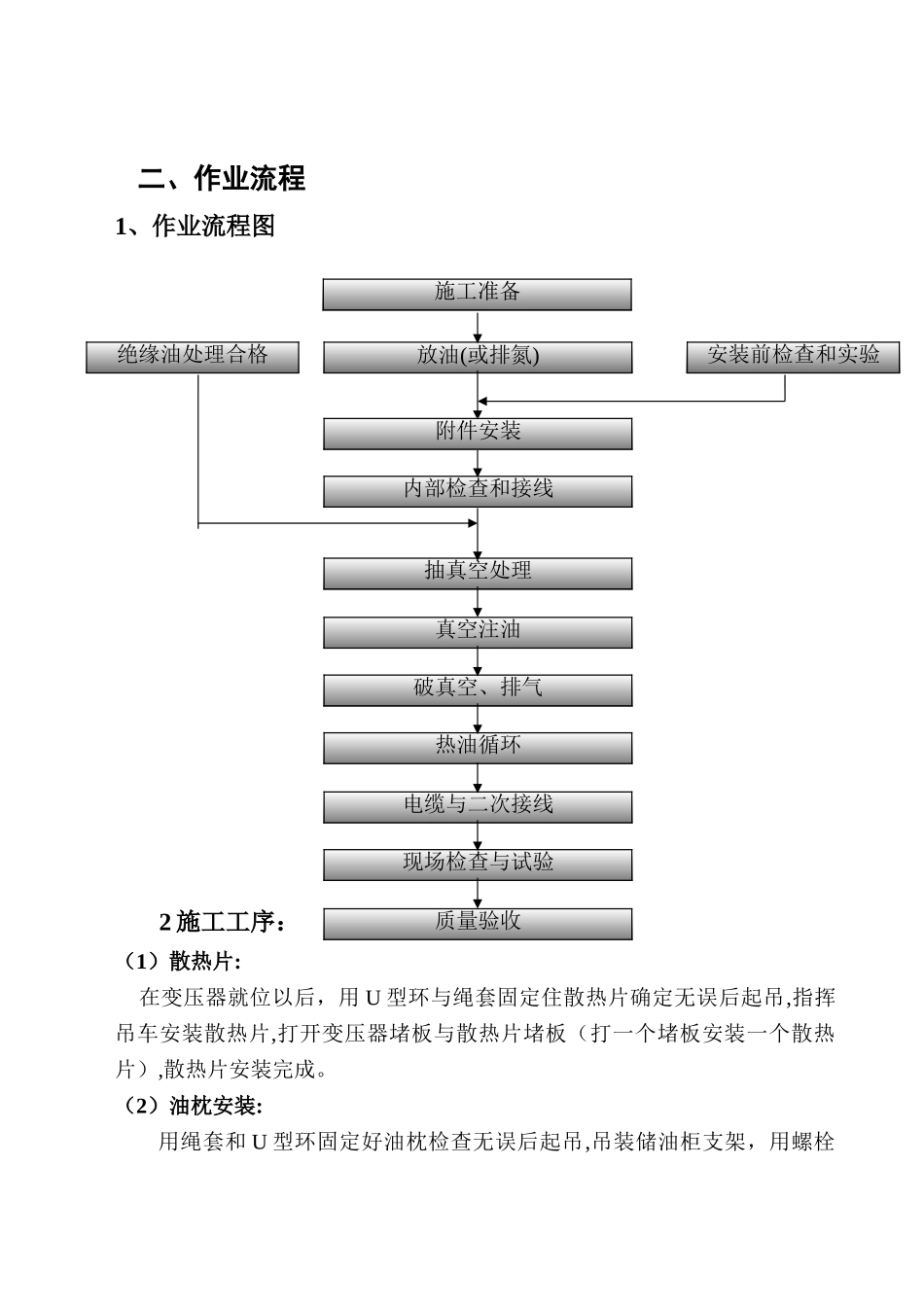

变电安装施工作业指导书主变压器安装目 录一、施工准备..........................................................................................................1二、作业流程 .......................................................................................................... 2 三、注意事项 .......................................................................................................... 4 四、关键点控制 ...................................................................................................... 5 五、工艺标准 ........................................................................................................ 10 一、施工准备1、人员组成：本作业设下列人员组织： 总 指 挥：1 人 安全监察员:1 人 技术负责人:1 人 技 工：3 人2、工器具列表：序号 工器具名称 数量 单位型号规格1开口板子8把17—19、22—242梅花板子8把17—19、22-243梯子2副3 米｜、5 米4活扳子2把5撬棍2根6绳套4套7U 型环4副8钳子2把9螺丝刀2把十字,一字10滤油机1台11真空泵1台12输油管2根13安全器具5套安全帽、安全带14棉纱若干15电缆2根滤油机，真空泵16吊车1辆25 吨17干粉灭火器1个18银粉漆1桶19毛刷3把 二、作业流程1、作业流程图2 施工工序：（1）散热片: 在变压器就位以后，用 U 型环与绳套固定住散热片确定无误后起吊,指挥吊车安装散热片,打开变压器堵板与散热片堵板（打一个堵板安装一个散热片）,散热片安装完成。（2）油枕安装:用绳套和 U 型环固定好油枕检查无误后起吊,吊装储油柜支架，用螺栓施工准备放油(或排氮)安装前检查和实验绝缘油处理合格内部检查和接线附件安装真空注油抽真空处理破真空、排气热油循环电缆与二次接线现场检查与试验质量验收紧固在油箱顶上，再将储油柜安装在支架上。在储油柜的集气室上安装排气、注油和排油管路,并将它们的下端分别配上相应的截止阀.（3)气体继电器安装：气体继电器水平安装,其顶盖上标志的箭头应指向储油柜，其与连通管的连接应密封良好，安装各升高座的排气管，使所有可能了出现的气体，均能向气体继电器集合.（4)测温装置: ① 清洁油箱顶部的温度计座筒，灌入合格的绝缘油。 ② 将温度计的测温探头插入座筒内并进行密封。(5）导气盒: ① 拆除吸湿器中的储运密封垫圈,在储油柜呼吸连管的下端接上...
