乌东德水电站右岸导流洞大型洞室群开挖的施工管理文档资料

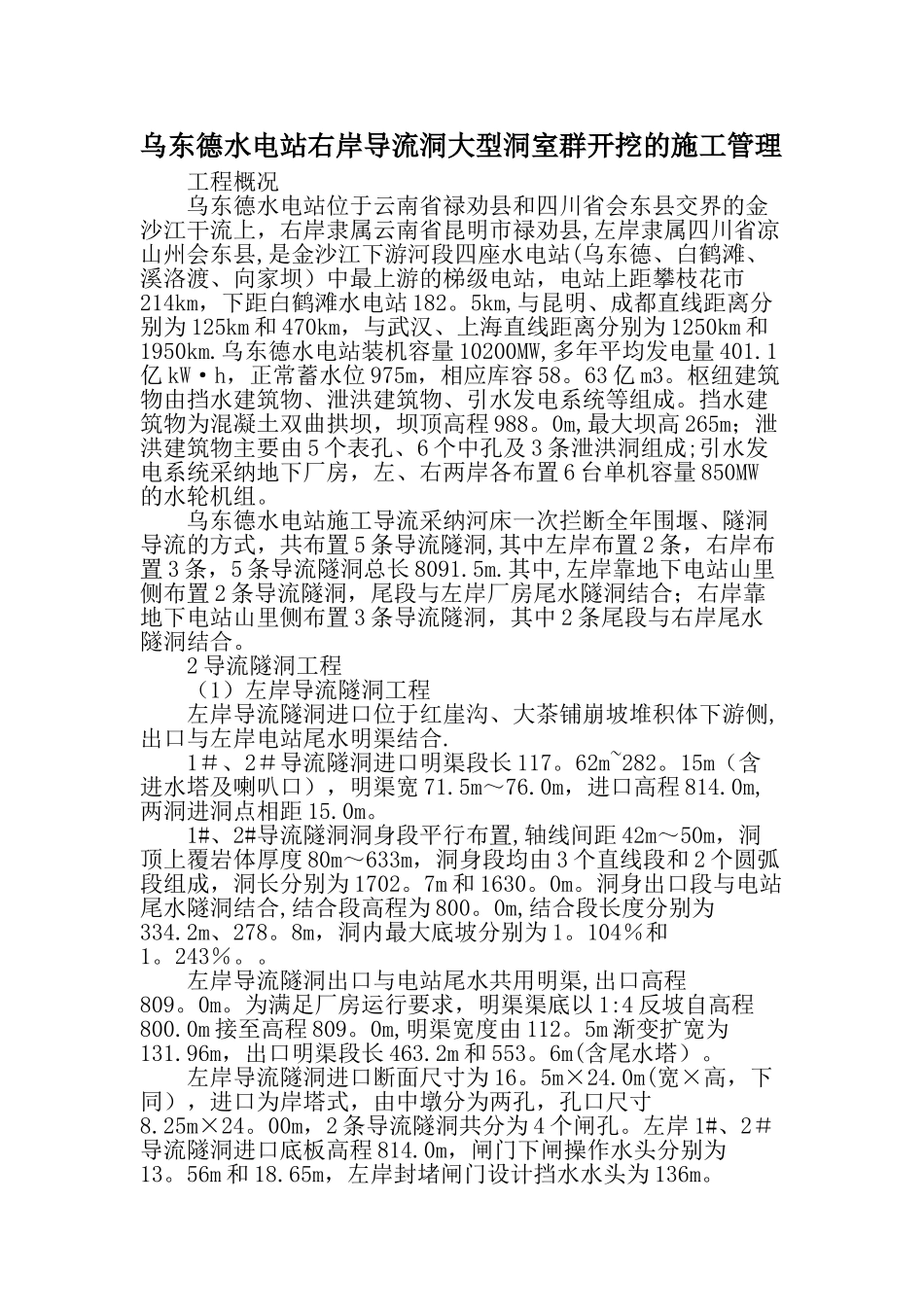

乌东德水电站右岸导流洞大型洞室群开挖的施工管理文档资料_第1页
1/4

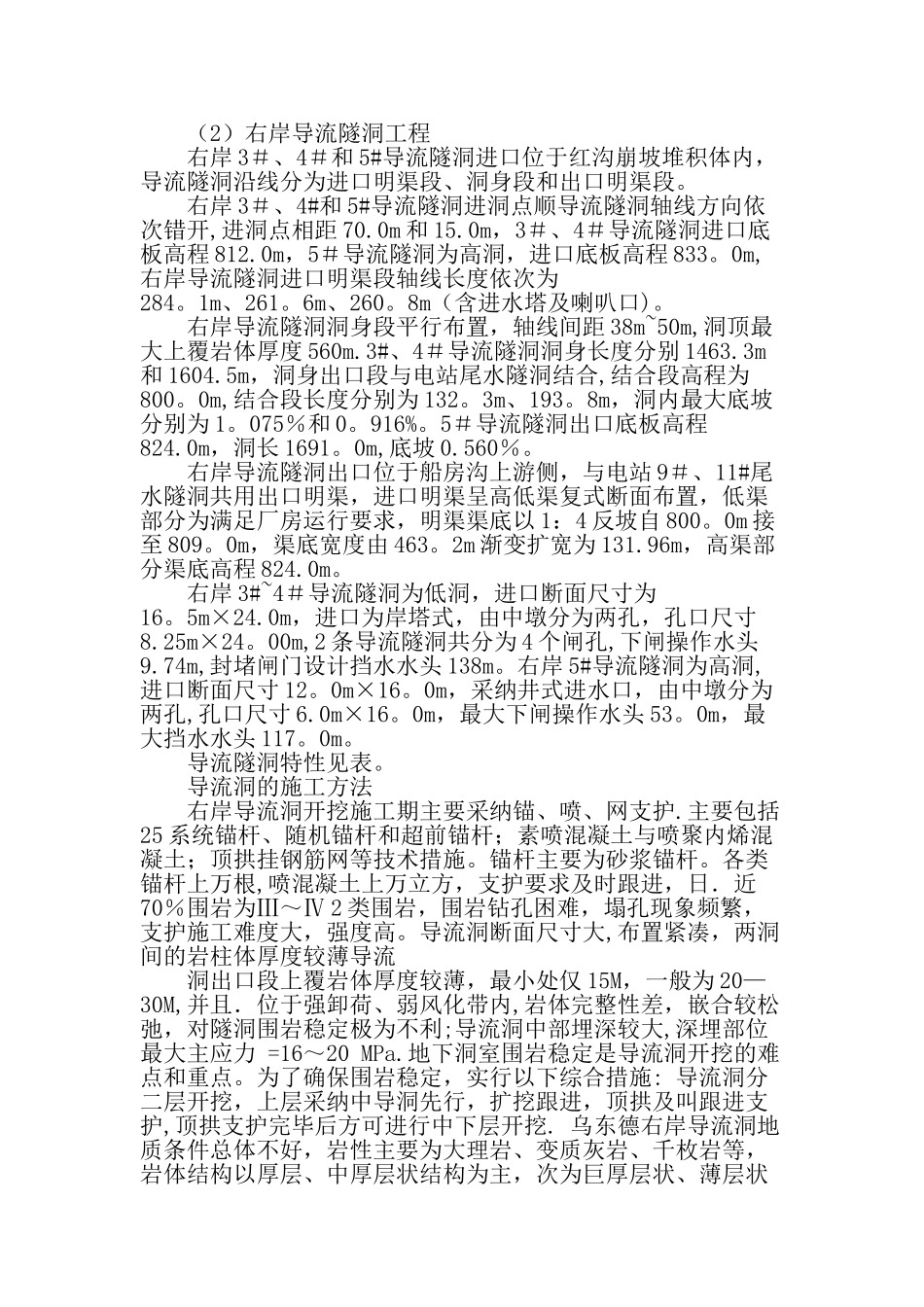

乌东德水电站右岸导流洞大型洞室群开挖的施工管理文档资料_第2页
2/4

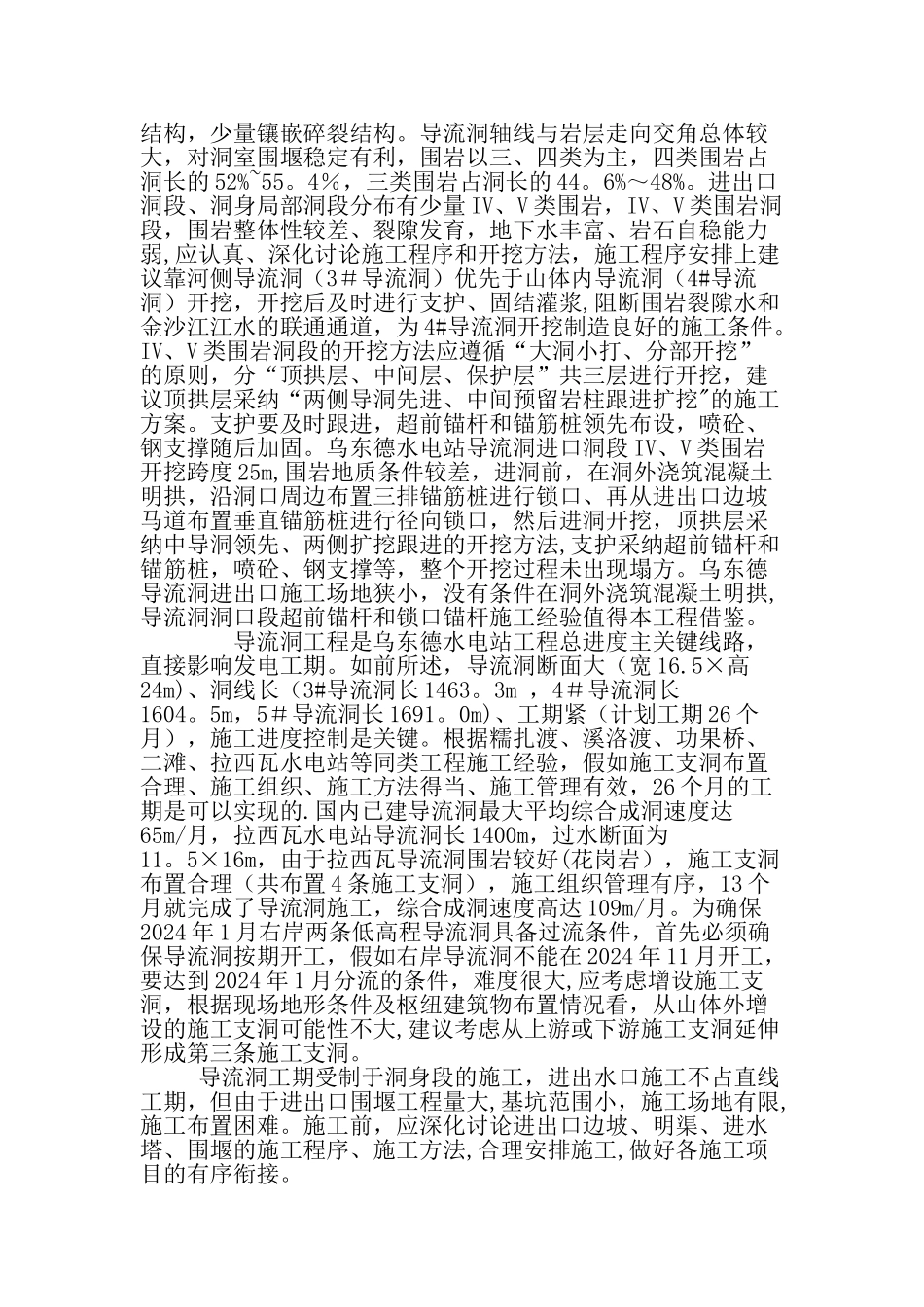

乌东德水电站右岸导流洞大型洞室群开挖的施工管理文档资料_第3页
3/4
乌东德水电站右岸导流洞大型洞室群开挖的施工管理 工程概况 乌东德水电站位于云南省禄劝县和四川省会东县交界的金沙江干流上,右岸隶属云南省昆明市禄劝县,左岸隶属四川省凉山州会东县,是金沙江下游河段四座水电站(乌东德、白鹤滩、溪洛渡、向家坝)中最上游的梯级电站,电站上距攀枝花市214km,下距白鹤滩水电站 182。5km,与昆明、成都直线距离分别为 125km 和 470km,与武汉、上海直线距离分别为 1250km 和1950km.乌东德水电站装机容量 10200MW,多年平均发电量 401.1亿 kW·h,正常蓄水位 975m,相应库容 58。63 亿 m3。枢纽建筑物由挡水建筑物、泄洪建筑物、引水发电系统等组成。挡水建筑物为混凝土双曲拱坝,坝顶高程 988。0m,最大坝高 265m;泄洪建筑物主要由 5 个表孔、6 个中孔及 3 条泄洪洞组成;引水发电系统采纳地下厂房,左、右两岸各布置 6 台单机容量 850MW的水轮机组。 乌东德水电站施工导流采纳河床一次拦断全年围堰、隧洞导流的方式,共布置 5 条导流隧洞,其中左岸布置 2 条,右岸布置 3 条,5 条导流隧洞总长 8091.5m.其中,左岸靠地下电站山里侧布置 2 条导流隧洞,尾段与左岸厂房尾水隧洞结合;右岸靠地下电站山里侧布置 3 条导流隧洞,其中 2 条尾段与右岸尾水隧洞结合。 2 导流隧洞工程 (1)左岸导流隧洞工程 左岸导流隧洞进口位于红崖沟、大茶铺崩坡堆积体下游侧,出口与左岸电站尾水明渠结合. 1#、2#导流隧洞进口明渠段长 117。62m~282。15m(含进水塔及喇叭口),明渠宽 71.5m~76.0m,进口高程 814.0m,两洞进洞点相距 15.0m。 1#、2#导流隧洞洞身段平行布置,轴线间距 42m~50m,洞顶上覆岩体厚度 80m~633m,洞身段均由 3 个直线段和 2 个圆弧段组成,洞长分别为 1702。7m 和 1630。0m。洞身出口段与电站尾水隧洞结合,结合段高程为 800。0m,结合段长度分别为334.2m、278。8m,洞内最大底坡分别为 1。104%和1。243%。。 左岸导流隧洞出口与电站尾水共用明渠,出口高程809。0m。为满足厂房运行要求,明渠渠底以 1:4 反坡自高程800.0m 接至高程 809。0m,明渠宽度由 112。5m 渐变扩宽为131.96m,出口明渠段长 463.2m 和 553。6m(含尾水塔)。 左岸导流隧洞进口断面尺寸为 16。5m×24.0m(宽×高,下同),进口为岸塔式,由中墩分为两孔,孔口尺寸8.25m×24。00m,2 条导流隧洞共分为 4 个闸孔。左岸 1#、2#导流隧洞进口底板高程 814.0m,闸...
