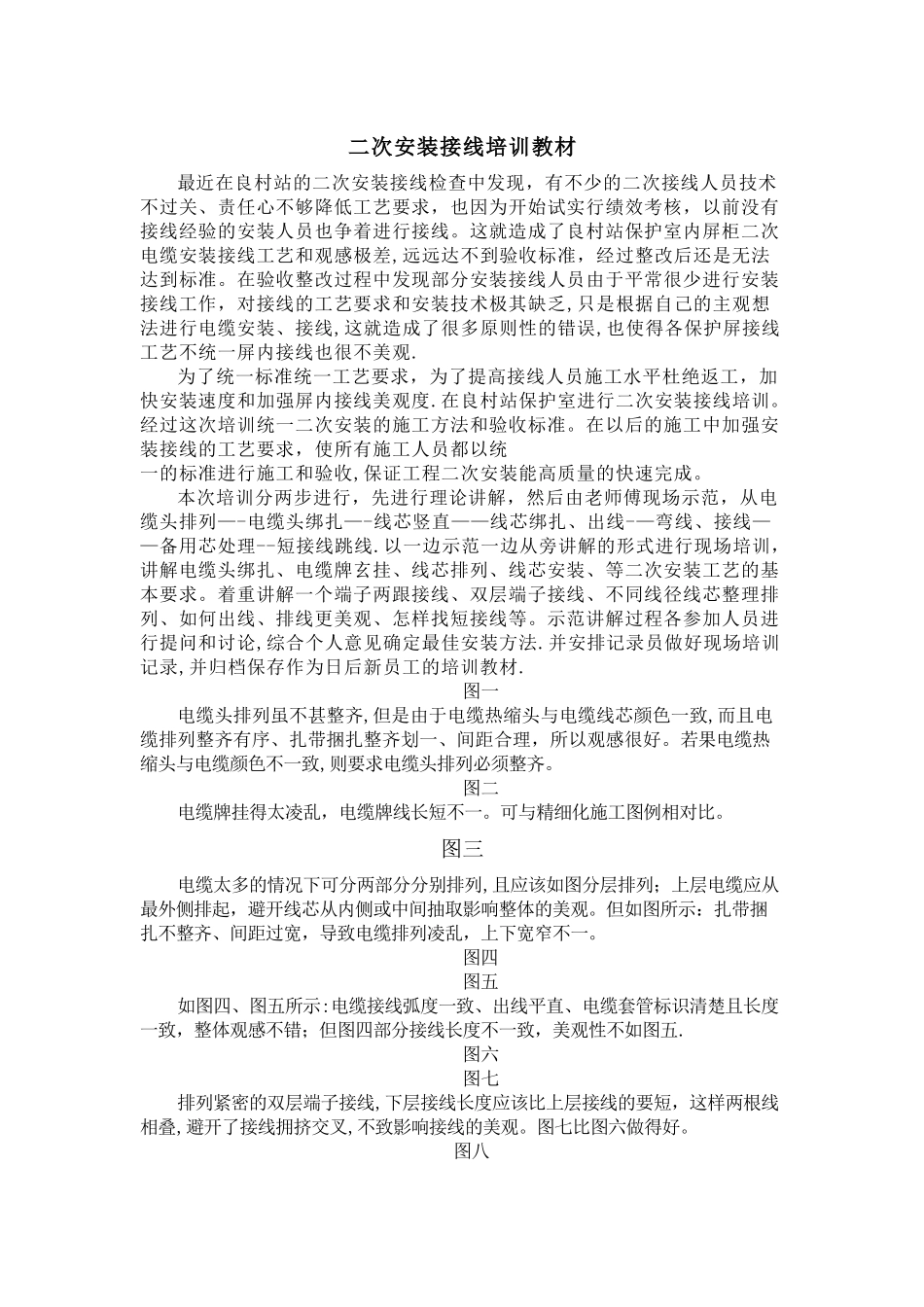

二次安装接线培训教材

二次安装接线培训教材最近在良村站的二次安装接线检查中发现，有不少的二次接线人员技术不过关、责任心不够降低工艺要求，也因为开始试实行绩效考核，以前没有接线经验的安装人员也争着进行接线。这就造成了良村站保护室内屏柜二次电缆安装接线工艺和观感极差,远远达不到验收标准，经过整改后还是无法达到标准。在验收整改过程中发现部分安装接线人员由于平常很少进行安装接线工作，对接线的工艺要求和安装技术极其缺乏,只是根据自己的主观想法进行电缆安装、接线,这就造成了很多原则性的错误,也使得各保护屏接线工艺不统一屏内接线也很不美观.为了统一标准统一工艺要求，为了提高接线人员施工水平杜绝返工，加快安装速度和加强屏内接线美观度.在良村站保护室进行二次安装接线培训。经过这次培训统一二次安装的施工方法和验收标准。在以后的施工中加强安装接线的工艺要求，使所有施工人员都以统一的标准进行施工和验收,保证工程二次安装能高质量的快速完成。本次培训分两步进行，先进行理论讲解，然后由老师傅现场示范，从电缆头排列—-电缆头绑扎—-线芯竖直——线芯绑扎、出线-—弯线、接线——备用芯处理--短接线跳线.以一边示范一边从旁讲解的形式进行现场培训，讲解电缆头绑扎、电缆牌玄挂、线芯排列、线芯安装、等二次安装工艺的基本要求。着重讲解一个端子两跟接线、双层端子接线、不同线径线芯整理排列、如何出线、排线更美观、怎样找短接线等。示范讲解过程各参加人员进行提问和讨论,综合个人意见确定最佳安装方法.并安排记录员做好现场培训记录,并归档保存作为日后新员工的培训教材.图一电缆头排列虽不甚整齐,但是由于电缆热缩头与电缆线芯颜色一致,而且电缆排列整齐有序、扎带捆扎整齐划一、间距合理，所以观感很好。若果电缆热缩头与电缆颜色不一致,则要求电缆头排列必须整齐。图二电缆牌挂得太凌乱，电缆牌线长短不一。可与精细化施工图例相对比。图三电缆太多的情况下可分两部分分别排列,且应该如图分层排列；上层电缆应从最外侧排起，避开线芯从内侧或中间抽取影响整体的美观。但如图所示：扎带捆扎不整齐、间距过宽，导致电缆排列凌乱，上下宽窄不一。图四图五如图四、图五所示:电缆接线弧度一致、出线平直、电缆套管标识清楚且长度一致，整体观感不错；但图四部分接线长度不一致，美观性不如图五.图六图七排列紧密的双层端子接线,下层接线长度应该比上层接线的要短，这样两根线相叠,避开了接线拥挤交叉,不致影响接线的美观。图七...
