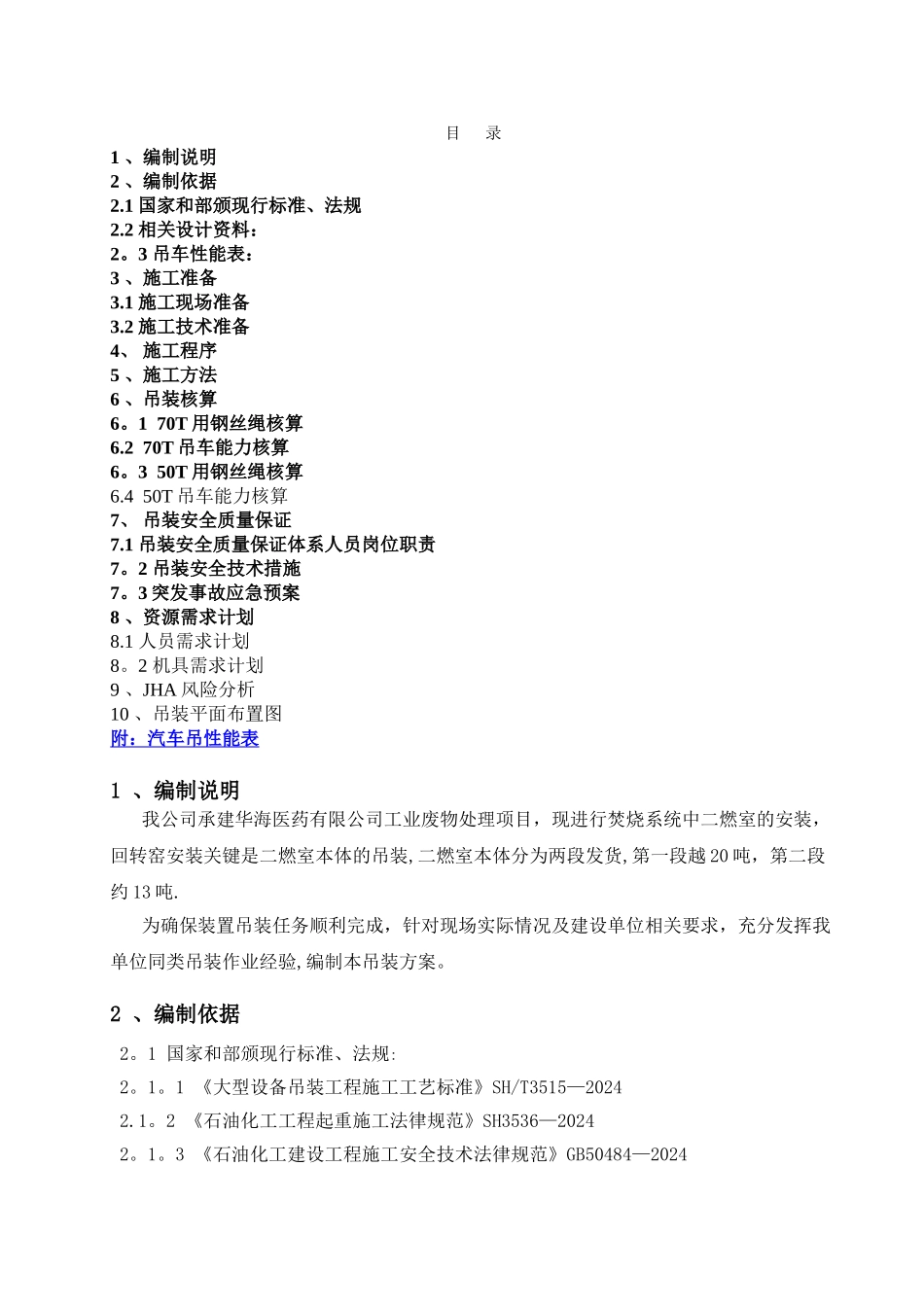

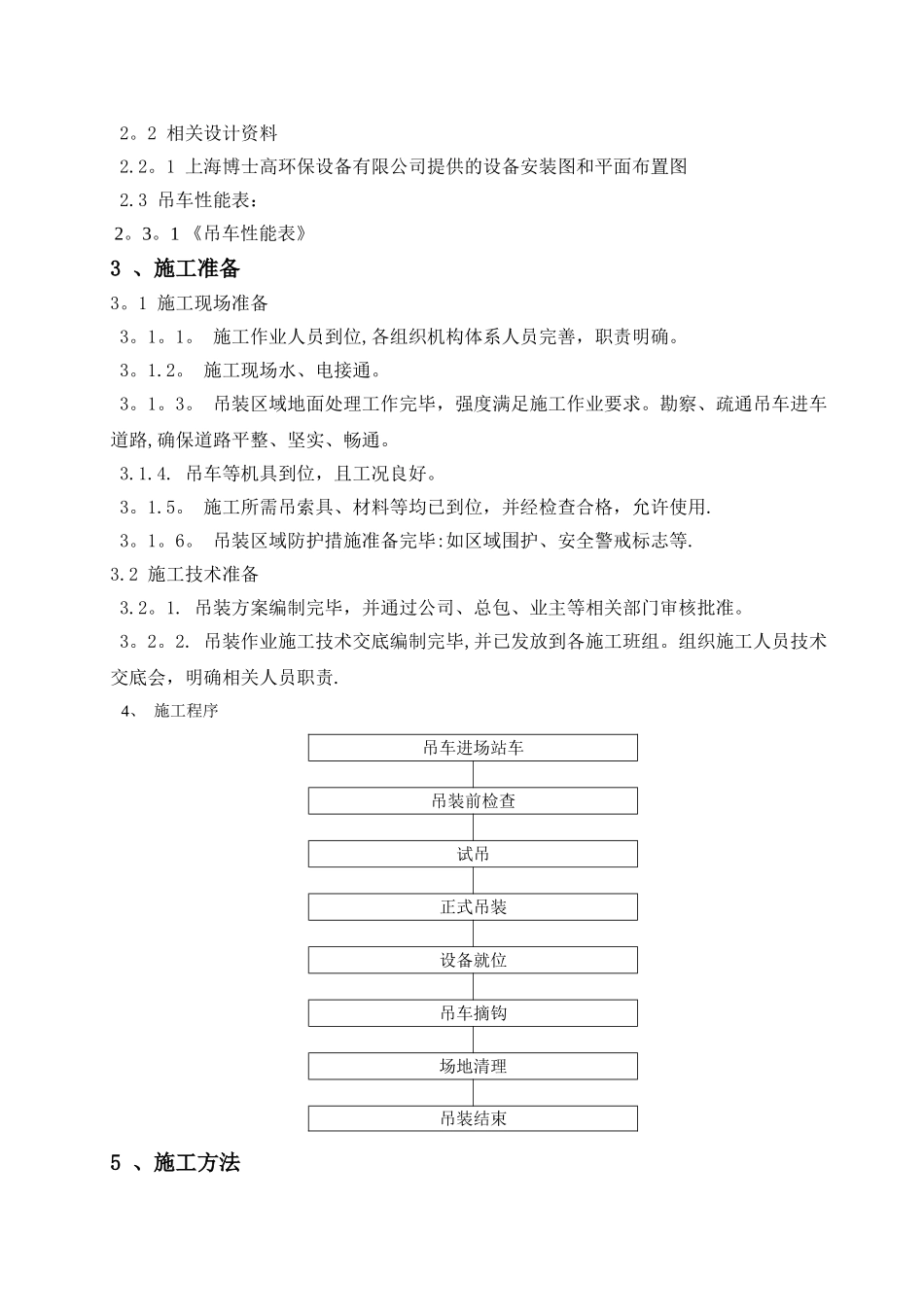

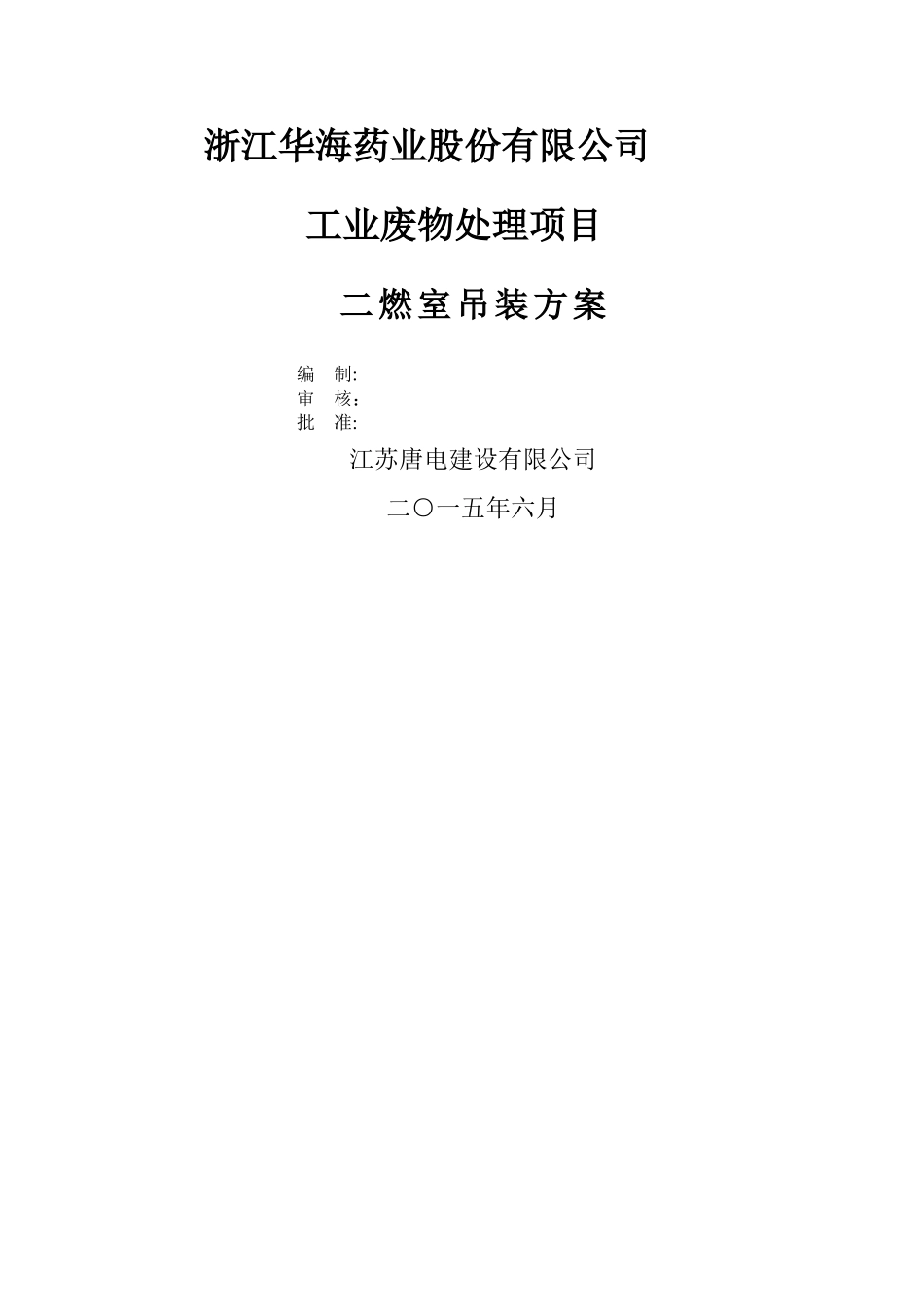

浙江华海药业股份有限公司 工业废物处理项目二燃室吊装方案编 制: 审 核： 批 准: 江苏唐电建设有限公司二○一五年六月目 录1 、编制说明2 、编制依据2.1 国家和部颁现行标准、法规2.2 相关设计资料：2。3 吊车性能表：3 、施工准备3.1 施工现场准备3.2 施工技术准备4、 施工程序5 、施工方法6 、吊装核算6。1 70T 用钢丝绳核算6.2 70T 吊车能力核算6。3 50T 用钢丝绳核算6.4 50T 吊车能力核算7、 吊装安全质量保证7.1 吊装安全质量保证体系人员岗位职责7。2 吊装安全技术措施7。3 突发事故应急预案8 、资源需求计划8.1 人员需求计划8。2 机具需求计划9 、JHA 风险分析10 、吊装平面布置图附：汽车吊性能表1 、编制说明我公司承建华海医药有限公司工业废物处理项目，现进行焚烧系统中二燃室的安装，回转窑安装关键是二燃室本体的吊装,二燃室本体分为两段发货,第一段越 20 吨，第二段约 13 吨.为确保装置吊装任务顺利完成，针对现场实际情况及建设单位相关要求，充分发挥我单位同类吊装作业经验,编制本吊装方案。2 、编制依据2。1 国家和部颁现行标准、法规: 2。1。1 《大型设备吊装工程施工工艺标准》SH/T3515—2024 2.1。2 《石油化工工程起重施工法律规范》SH3536—2024 2。1。3 《石油化工建设工程施工安全技术法律规范》GB50484—20242。2 相关设计资料2.2。1 上海博士高环保设备有限公司提供的设备安装图和平面布置图2.3 吊车性能表： 2。3。1 《吊车性能表》3 、施工准备3。1 施工现场准备 3。1。1。 施工作业人员到位,各组织机构体系人员完善，职责明确。 3。1.2。 施工现场水、电接通。 3。1。3。 吊装区域地面处理工作完毕，强度满足施工作业要求。勘察、疏通吊车进车道路,确保道路平整、坚实、畅通。3.1.4. 吊车等机具到位，且工况良好。 3。1.5。 施工所需吊索具、材料等均已到位，并经检查合格，允许使用. 3。1。6。 吊装区域防护措施准备完毕:如区域围护、安全警戒标志等.3.2 施工技术准备 3.2。1. 吊装方案编制完毕，并通过公司、总包、业主等相关部门审核批准。 3。2。2. 吊装作业施工技术交底编制完毕,并已发放到各施工班组。组织施工人员技术交底会，明确相关人员职责. 4、 施工程序吊车进场站车 吊装前检查 试吊 正式吊装 设备就位 吊车摘钩 场地清理 吊装结束5 、施工方法二燃室下端吊装(1）设备吊装参数如下:设备位号/名称规格尺寸（R×L...
