井点降水专项施工方案

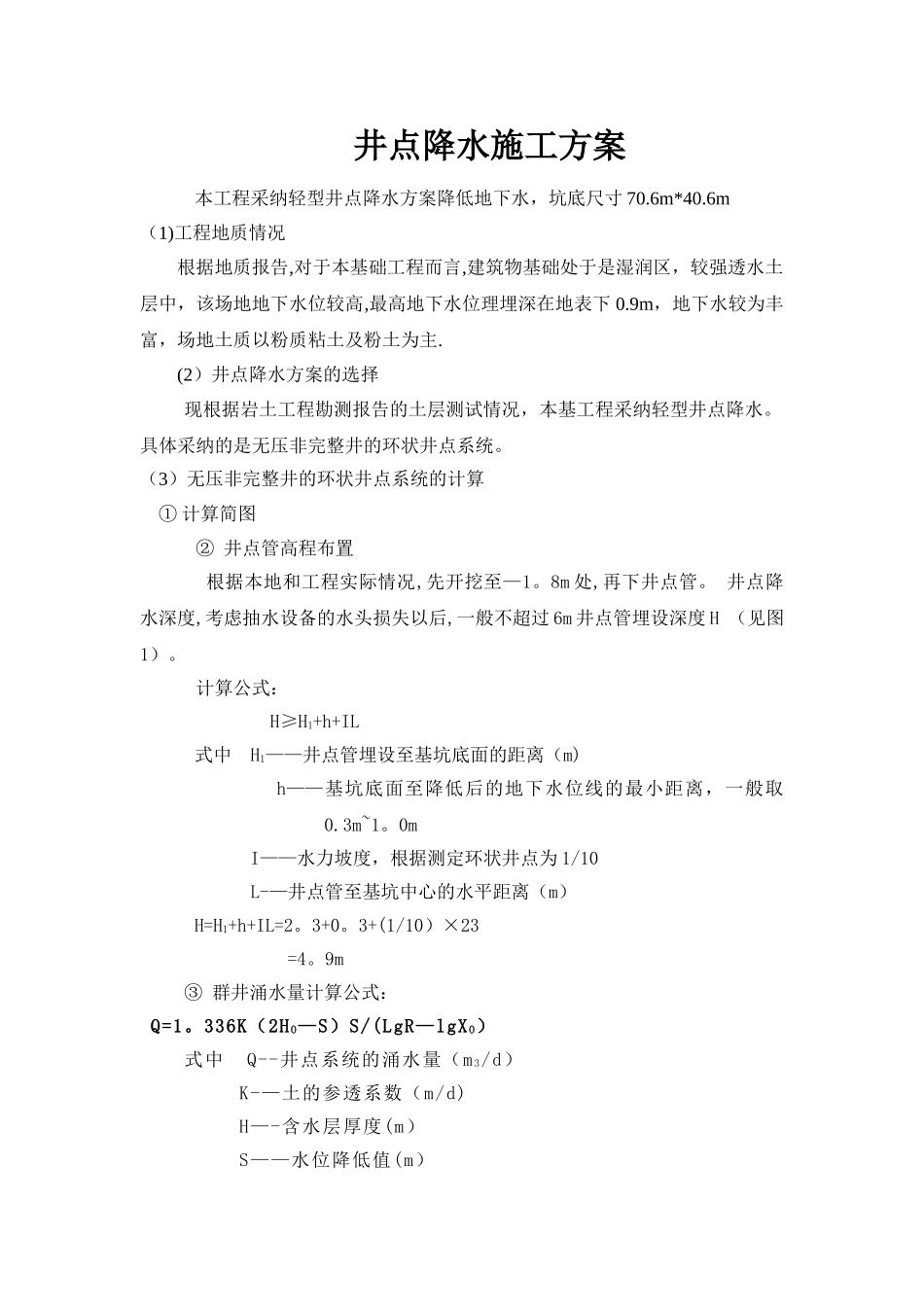

井点降水专项施工方案_第1页
1/3

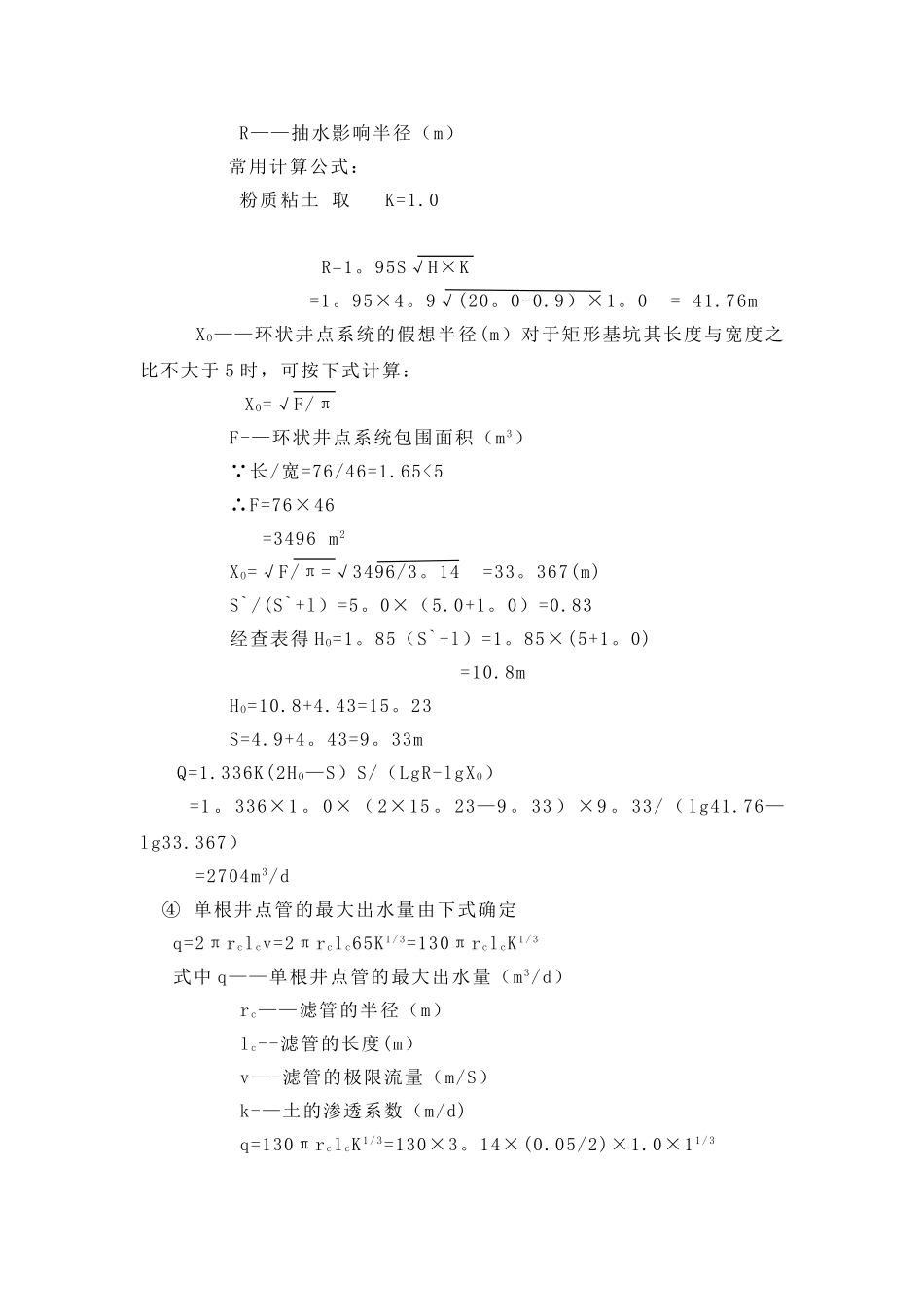

井点降水专项施工方案_第2页
2/3

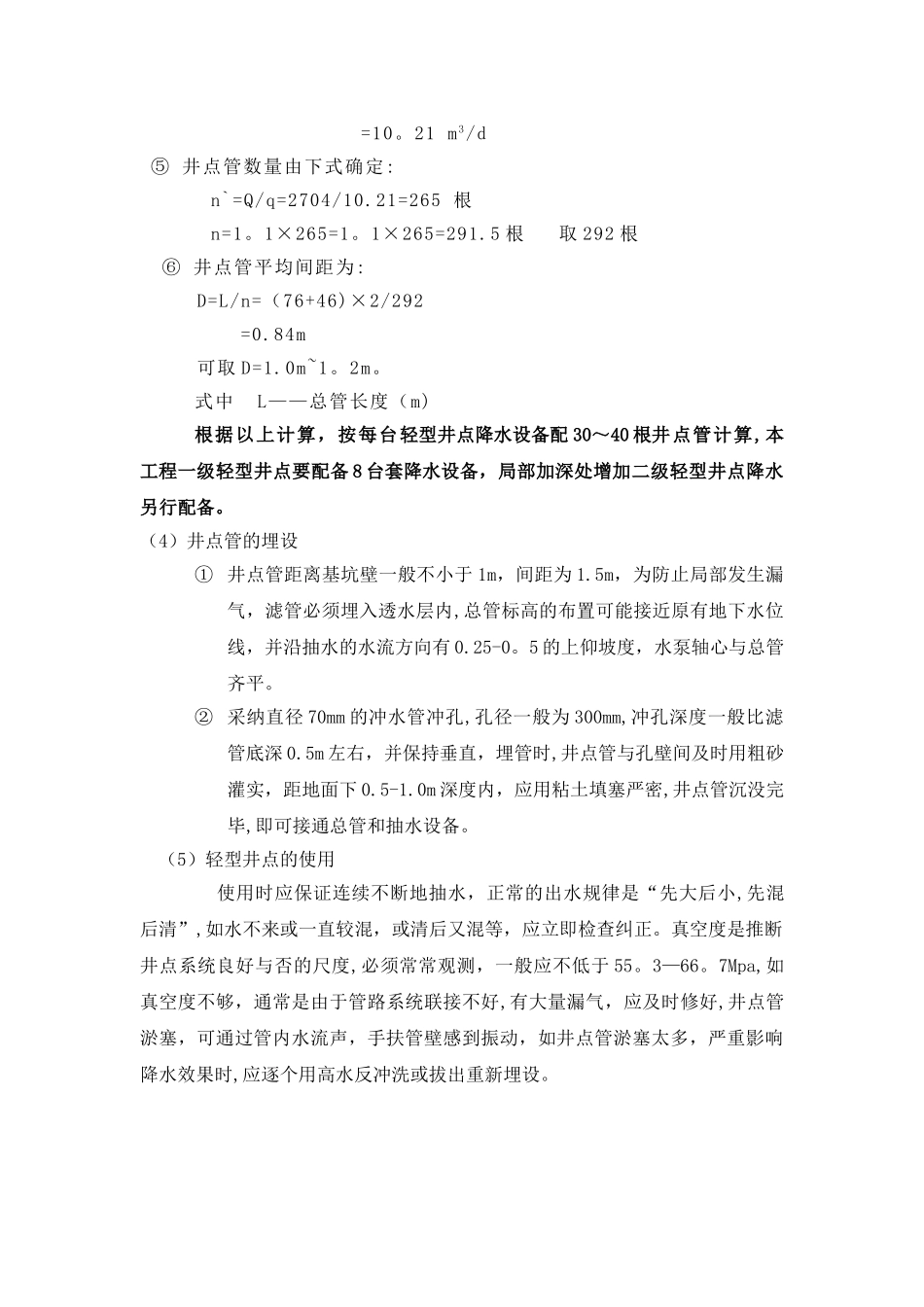

井点降水专项施工方案_第3页
3/3
井点降水施工方案本工程采纳轻型井点降水方案降低地下水,坑底尺寸 70.6m*40.6m(1)工程地质情况根据地质报告,对于本基础工程而言,建筑物基础处于是湿润区,较强透水土层中,该场地地下水位较高,最高地下水位理埋深在地表下 0.9m,地下水较为丰富,场地土质以粉质粘土及粉土为主.(2)井点降水方案的选择现根据岩土工程勘测报告的土层测试情况,本基工程采纳轻型井点降水。具体采纳的是无压非完整井的环状井点系统。(3)无压非完整井的环状井点系统的计算 ① 计算简图② 井点管高程布置 根据本地和工程实际情况,先开挖至—1。8m 处,再下井点管。 井点降水深度,考虑抽水设备的水头损失以后,一般不超过 6m 井点管埋设深度 H (见图1)。计算公式: H≥H1+h+IL式中 H1——井点管埋设至基坑底面的距离(m) h——基坑底面至降低后的地下水位线的最小距离,一般取0.3m~1。0m I——水力坡度,根据测定环状井点为 1/10 L-—井点管至基坑中心的水平距离(m)H=H1+h+IL=2。3+0。3+(1/10)×23 =4。9m③ 群井涌水量计算公式: Q=1。336K(2H O—S)S/(LgR—lgX O)式中 Q--井点系统的涌水量(m 3/d) K-—土的参透系数(m/d) H—-含水层厚度(m) S——水位降低值(m) R——抽水影响半径(m) 常用计算公式: 粉质粘土 取 K=1.0R=1。95S√H×K=1。95×4。9√(20。0-0.9)×1。0 = 41.76mX O——环状井点系统的假想半径(m)对于矩形基坑其长度与宽度之比不大于 5 时,可按下式计算:X O=√F/πF-—环状井点系统包围面积(m 3) 长/宽=76/46=1.65<5∴F=76×46 =3496 m 2X O=√F/π=√3496/3。14 =33。367(m)S`/(S`+l)=5。0×(5.0+1。0)=0.83经查表得 H O=1。85(S`+l)=1。85×(5+1。0) =10.8mH O=10.8+4.43=15。23S=4.9+4。43=9。33mQ=1.336K(2H O—S)S/(LgR-lgX O) =1 。 336×1 。 0× ( 2×15 。 23—9 。 33 ) ×9 。 33/ ( lg41.76—lg33.367)=2704m 3/d ④ 单根井点管的最大出水量由下式确定 q=2πr cl cv=2πr cl c65K 1 / 3=130πr cl cK 1 / 3 式中 q——单根井点管的最大出水量(m 3/d)r c——滤管的半径(m)l c--滤管的长度(m)v—-滤管的极限流量(m/S)k-—土的渗透系数(m/d)q=130πr cl cK 1 / 3=130×3。14×(0.05/2)×1.0×1 1 / 3 =10。21 m 3/d ⑤ 井点管数量由下式确定:n`=Q/q=2704/10.21=265 根n=1。1×265=1。1×2...
