井筒管子梁、管座梁安装施工安全技术措施

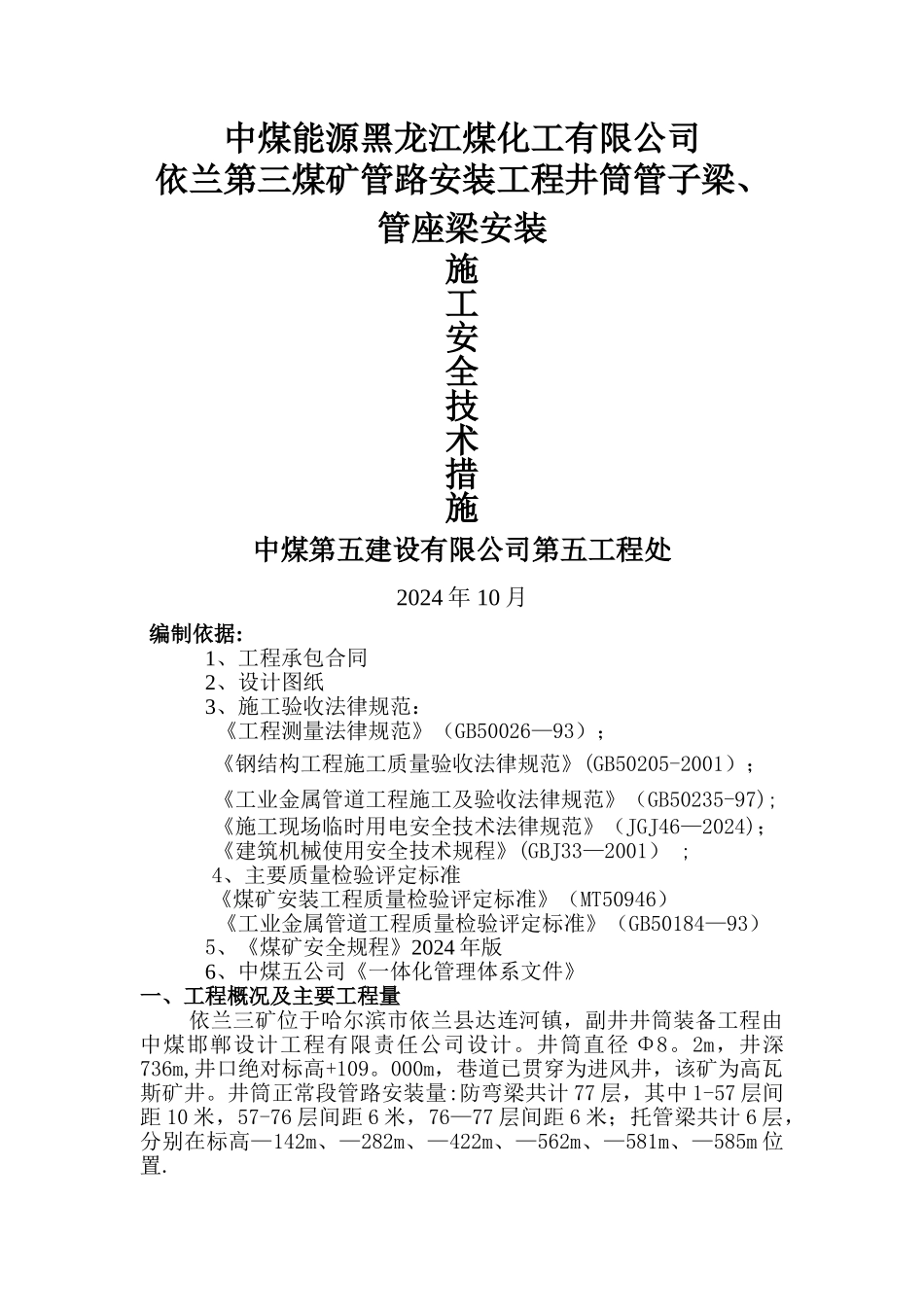

中煤能源黑龙江煤化工有限公司依兰第三煤矿管路安装工程井筒管子梁、管座梁安装施工安全技术措施中煤第五建设有限公司第五工程处2024 年 10 月编制依据:1、工程承包合同2、设计图纸3、施工验收法律规范： 《工程测量法律规范》（GB50026—93）；《钢结构工程施工质量验收法律规范》(GB50205-2001）；《工业金属管道工程施工及验收法律规范》（GB50235-97);《施工现场临时用电安全技术法律规范》（JGJ46—2024)；《建筑机械使用安全技术规程》(GBJ33—2001） ;4、主要质量检验评定标准 《煤矿安装工程质量检验评定标准》（MT50946）《工业金属管道工程质量检验评定标准》（GB50184—93） 5、《煤矿安全规程》2024 年版6、中煤五公司《一体化管理体系文件》一、工程概况及主要工程量依兰三矿位于哈尔滨市依兰县达连河镇，副井井筒装备工程由中煤邯郸设计工程有限责任公司设计。井筒直径 Φ8。2m，井深736m,井口绝对标高+109。000m，巷道已贯穿为进风井，该矿为高瓦斯矿井。井筒正常段管路安装量:防弯梁共计 77 层，其中 1-57 层间距 10 米，57-76 层间距 6 米，76—77 层间距 6 米；托管梁共计 6 层，分别在标高—142m、—282m、—422m、—562m、—581m、—585m 位置.二、主要工序及施工方法1、施工准备工作 1）组织项目部技术人员仔细阅读设计图纸，学习《煤矿安装工程质量检验评定标准》的相关规定，编制操作性可行的施工安全技术措施和材料计划，会同甲方人员会审图纸并形成记录。 2)针对该工程的特点，组建施工班组，学习安全技术措施及其它有关规定并形成记录. 3）熟悉运输路线及安装场地,配备齐全工机具,根据现场情况安装施工临时用电。2、管座梁及托架的施工方法1）首先依据安装基准基准线和标高定出托架在井壁上的十字中心线,用模具定出个托架锚杆孔的位置。每层翻标高时要从隔一层进行测量，保证每层间距一致，尽可能的减小误差.用连通器测量要时刻检查连通器的准确性，发现问题及时处理.然后用錾子将孔的位置凿出个坑来以便打眼时定位。打眼钻头采纳“一"字型 Ф42㎜钻头，采纳湿式打眼法。 打眼时在钻杆上套上胶皮管标注锚杆孔深度,以防打穿井壁。如遇钢筋，采纳气割吹钢筋法处理。若遇井壁出水，应及时实行堵水措施并汇报.装树脂药包前用压风将孔内岩尘和水吹净.把药包送到孔底。用手持风炮把锚杆边旋转边推动，直到锚杆达到安装深度。均匀搅拌药包，若锚杆不正,应在刚安装时给予调整,树脂药包凝固过程中不...
