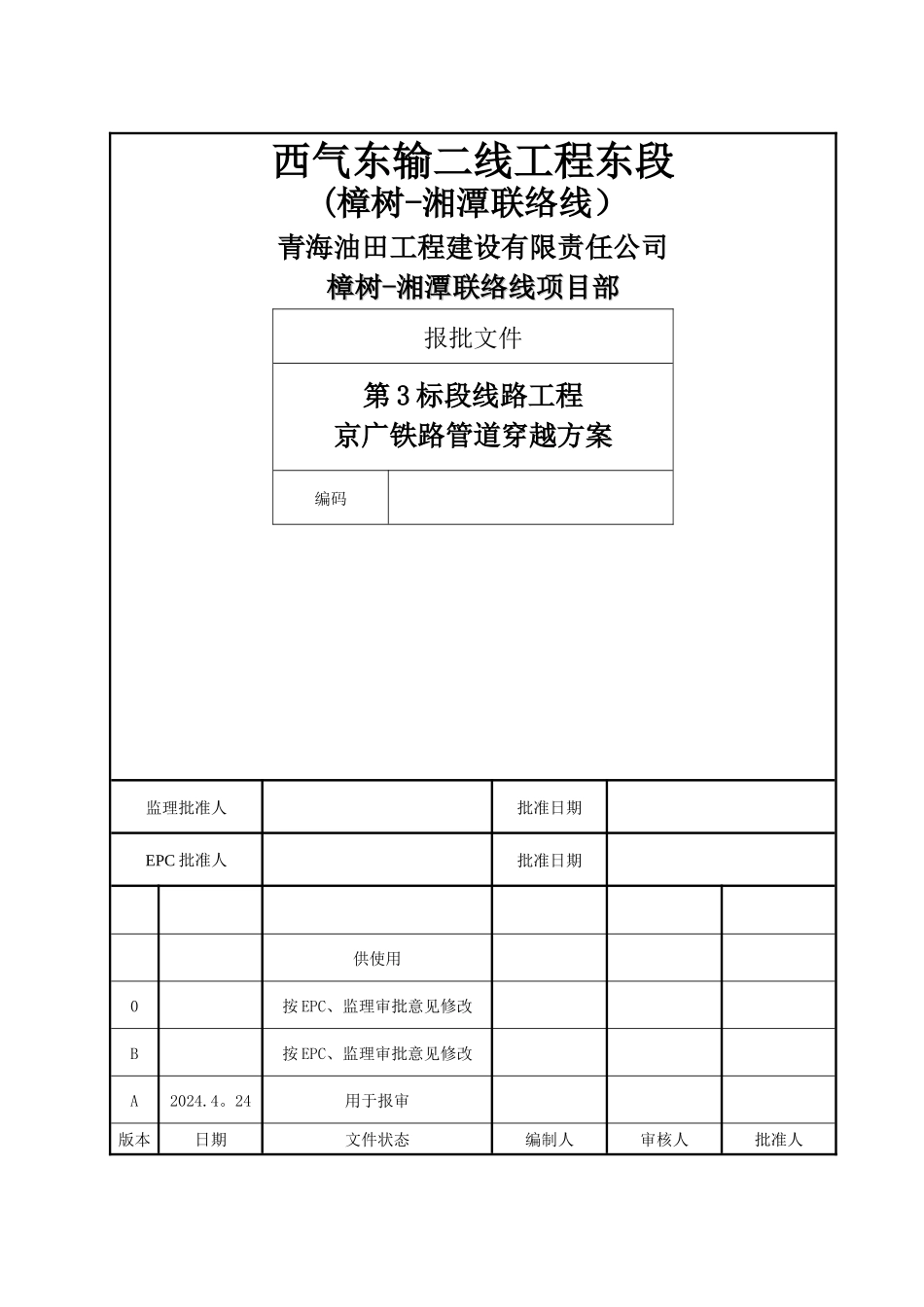

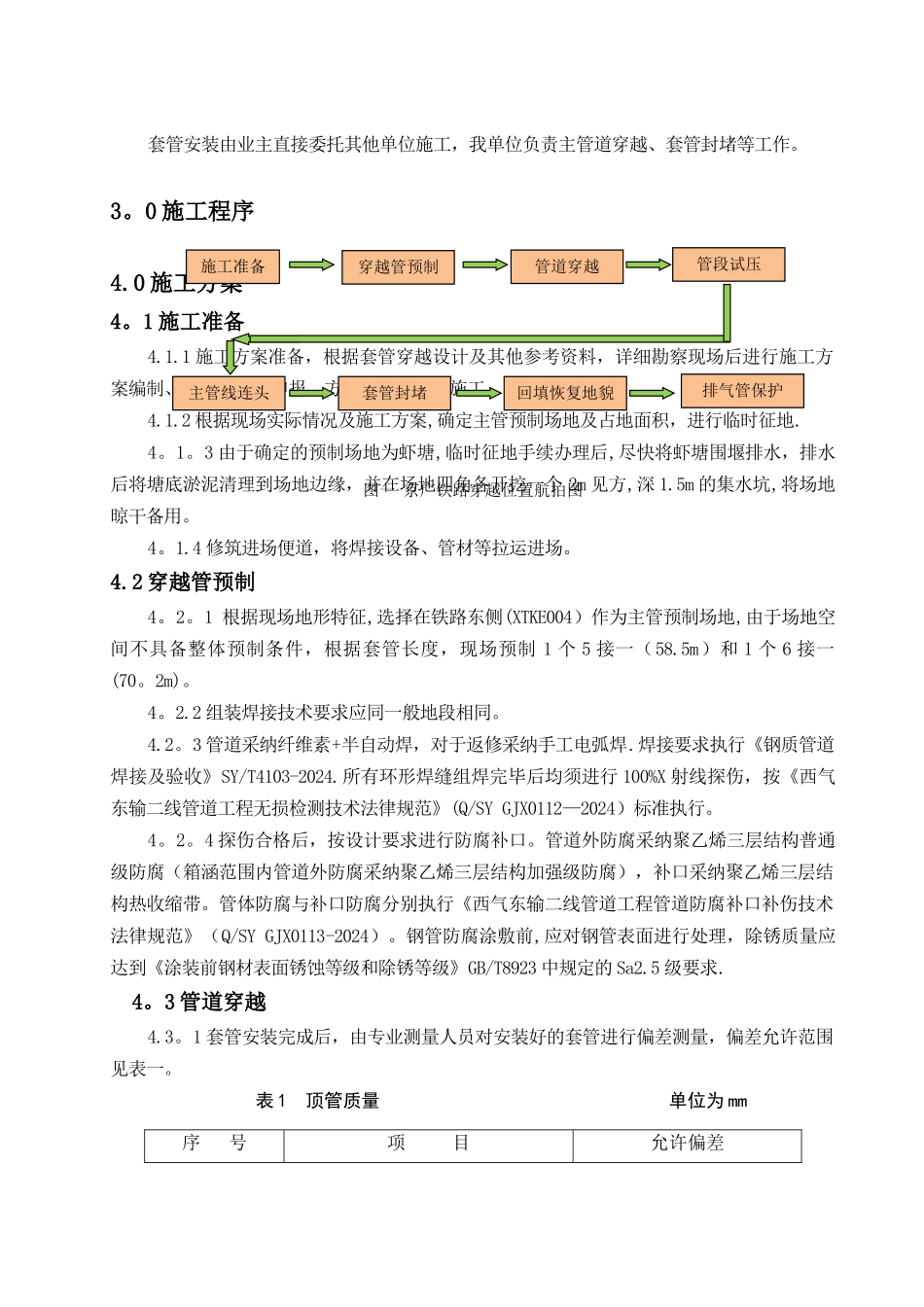

西气东输二线工程东段(樟树-湘潭联络线）青海油田工程建设有限责任公司樟树樟树--湘潭联络线项目部湘潭联络线项目部报批文件第 3 标段线路工程京广铁路管道穿越方案编码监理批准人批准日期EPC 批准人批准日期供使用0按 EPC、监理审批意见修改B按 EPC、监理审批意见修改A2024.4。24用于报审版本日期文件状态编制人审核人批准人目 录1.0 编制依据 0 2 。 0 工程概况 0 3.0 施工程序 1 4 。 0 施工方案 1 4 。 1 施工准备 1 4 。 2 穿越管预制 1 4 。 3 管道穿越 1 4 。 4 套管封堵 2 4.5 回填、恢复地貌 2 4 。 6 排气管保护 3 5 。 0 进度计划 3 6 。 0 安全与环保措施 3 7.0 质量保证措施 3 8 。 0 主要设备机具 3 9 。 0 主要人员配置 4 10.0 主要材料用具 4 1。0 编制依据1.1 《西气东输二线管道工程穿越工程技术法律规范》Q/SY GJX0114-20241。2 《西气东输二线管道工程清管试压技术法律规范》Q/SY GJX0117—20241.3 《西气东输二线管道工程线路焊接技术法律规范》Q/SY GJX0110—20241.4 《西气东输二线管道工程安全与环境监理技术法律规范》Q/SY GJX0119—20241。5 西气东输二线管道工程樟树-湘潭支干线第 3 施工标段线路施工图纸1。6 西气东输二线管道工程樟树-湘潭联络线 XTKE003—XTKE004 京广铁路穿越施工图1。7 长沙铁路勘察设计有限公司《京广铁路 K1604+83 顶进混凝土套管工程施工设计图》1。8 线—L660 西二线线路施工技术要求1。9 EPC 程序文件2。0 工程概况西气东输二线管道工程樟树—湘潭联络线第 3 标段湖南省湘潭市 XTKE003—XTKE004 管道顶混凝土套管穿越京广铁路。套管长度 122。11m,套管内径 1。2m，顶进坑竖井深度7。25m，接收井深度 6。44m,套管由铁路西侧顶进，东侧接收 .穿越处管道设计压力10。0Mpa,管道规格为 Φ660×21 高温型 X70 直缝埋弧焊钢管，穿越处线路位置地区等级为三级。穿越点位于湖南省湘潭市昭山乡黄茅村，交通条件便利。铁路西侧为水田地，东侧为养虾塘。套管安装由业主直接委托其他单位施工，我单位负责主管道穿越、套管封堵等工作。3。0 施工程序4.0 施工方案4。1 施工准备4.1.1 施工方案准备，根据套管穿越设计及其他参考资料，详细勘察现场后进行施工方案编制、方案会审及申报，方案审批后用于施工。4.1.2 根据现场实际情况及施工方案,确定主管预制场地及占地面积，进行临时征...
