京秦高速迁西支线施工用电组织设计方案概览

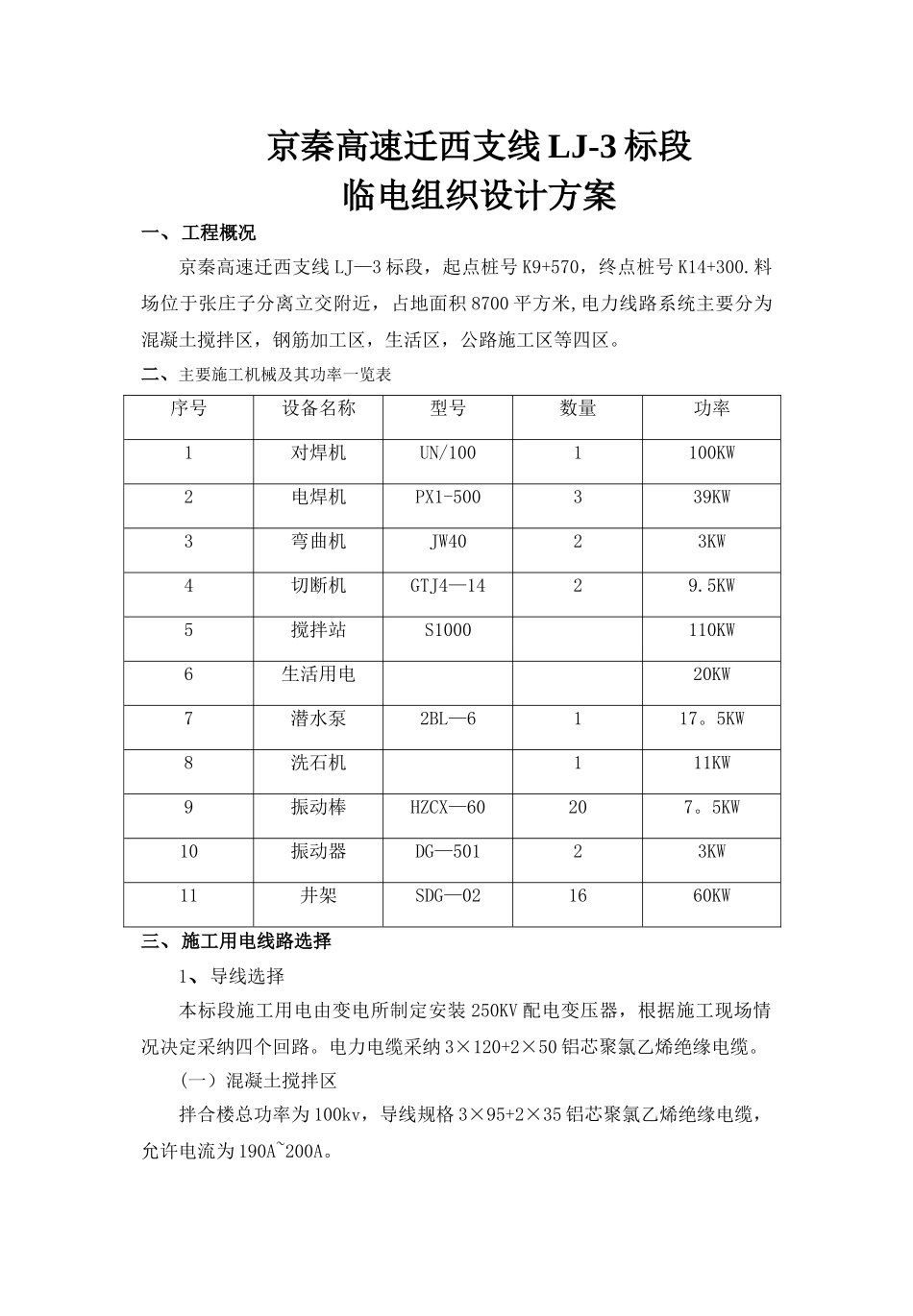

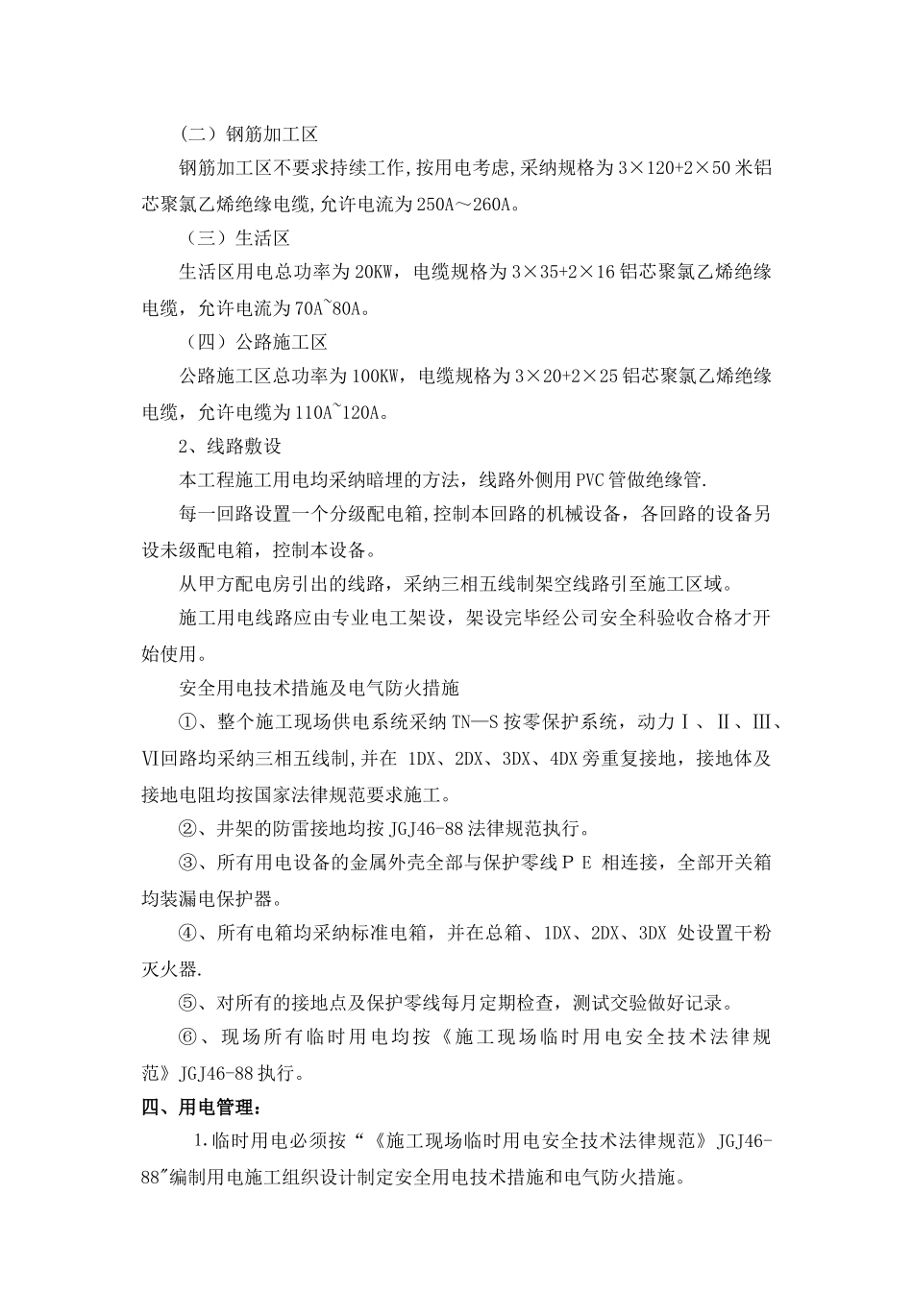

京秦高速迁西支线 LJ-3 标段临电组织设计方案一、工程概况京秦高速迁西支线 LJ—3 标段，起点桩号 K9+570，终点桩号 K14+300.料场位于张庄子分离立交附近，占地面积 8700 平方米,电力线路系统主要分为混凝土搅拌区，钢筋加工区，生活区，公路施工区等四区。二、主要施工机械及其功率一览表序号设备名称型号数量功率1对焊机UN/1001100KW2电焊机PX1-500339KW3弯曲机JW4023KW4切断机GTJ4—1429.5KW5搅拌站S1000110KW6生活用电20KW7潜水泵2BL—6117。5KW8洗石机111KW9振动棒HZCX—60207。5KW10振动器DG—50123KW11井架SDG—021660KW三、施工用电线路选择1、导线选择本标段施工用电由变电所制定安装 250KV 配电变压器，根据施工现场情况决定采纳四个回路。电力电缆采纳 3×120+2×50 铝芯聚氯乙烯绝缘电缆。(一）混凝土搅拌区拌合楼总功率为 100kv，导线规格 3×95+2×35 铝芯聚氯乙烯绝缘电缆，允许电流为 190A~200A。(二）钢筋加工区钢筋加工区不要求持续工作,按用电考虑,采纳规格为 3×120+2×50 米铝芯聚氯乙烯绝缘电缆,允许电流为 250A～260A。（三）生活区生活区用电总功率为 20KW，电缆规格为 3×35+2×16 铝芯聚氯乙烯绝缘电缆，允许电流为 70A~80A。（四）公路施工区公路施工区总功率为 100KW，电缆规格为 3×20+2×25 铝芯聚氯乙烯绝缘电缆，允许电缆为 110A~120A。2、线路敷设本工程施工用电均采纳暗埋的方法，线路外侧用 PVC 管做绝缘管.每一回路设置一个分级配电箱,控制本回路的机械设备，各回路的设备另设未级配电箱，控制本设备。从甲方配电房引出的线路，采纳三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设，架设完毕经公司安全科验收合格才开始使用。安全用电技术措施及电气防火措施①、整个施工现场供电系统采纳 TN—S 按零保护系统，动力Ⅰ、Ⅱ、Ⅲ、Ⅵ回路均采纳三相五线制,并在 1DX、2DX、3DX、4DX 旁重复接地，接地体及接地电阻均按国家法律规范要求施工。 ②、井架的防雷接地均按 JGJ46-88 法律规范执行。 ③、所有用电设备的金属外壳全部与保护零线Ｐ E相连接，全部开关箱均装漏电保护器。④、所有电箱均采纳标准电箱，并在总箱、1DX、2DX、3DX处设置干粉灭火器.⑤、对所有的接地点及保护零线每月定期检查，测试交验做好记录。⑥、现场所有临时用电均按《施工现场临时用电安全技术法律规范》JGJ46-88 执行。四、用电管理： ⒈ 临时用电必须按“《施工现场临时用电安...
