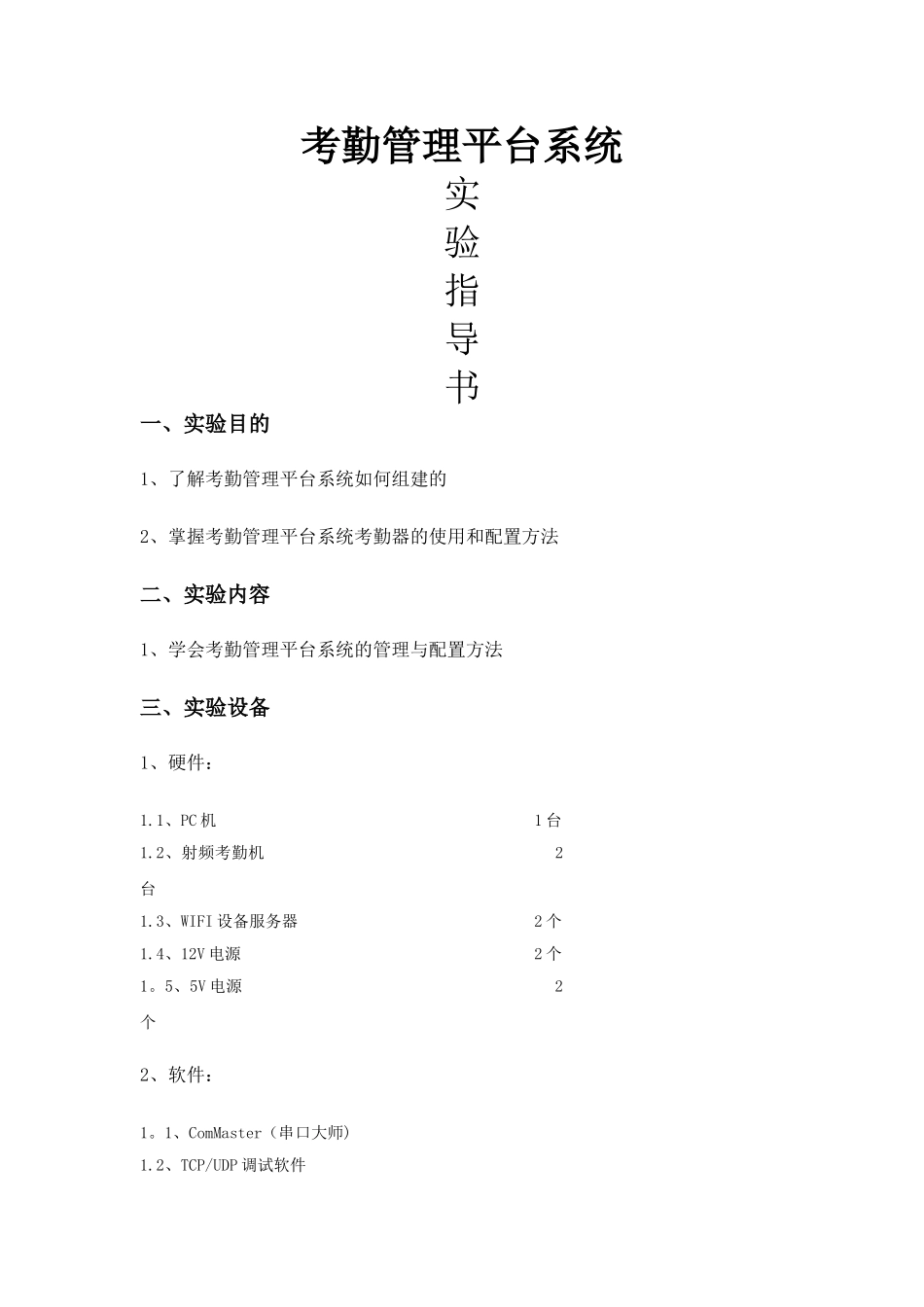

人员考勤管理系统实验指导书

考勤管理平台系统实验指导书一、实验目的1、了解考勤管理平台系统如何组建的2、掌握考勤管理平台系统考勤器的使用和配置方法二、实验内容1、学会考勤管理平台系统的管理与配置方法三、实验设备1、硬件：1.1、PC 机 1 台1.2、射频考勤机 2台1.3、WIFI 设备服务器 2 个1.4、12V 电源 2 个1。5、5V 电源 2个2、软件： 1。1、ComMaster（串口大师) 1.2、TCP/UDP 调试软件 1.3、UART—WIFI 配置管理软件 1。4、考勤管理平台软件 四、实验原理1、基本概念射频考勤机是通过空中接口协议 ISO18000—6C 接收 902MHz~928MHz 频率的射频卡，在读卡期间 20cm 范围内不能有大型金属块，否则射频考勤机会发生扰乱，影响正常读卡。输出方面，射频考勤机则是通过 232 串口协议进行通信。射频考勤机工作在—10℃~50℃温度之间，湿度在 20％~95％之间的环境下,所需电源是 12V.读卡距离 0~0.1M。 非接触式射频 ID 卡: 每个卡片内都有一个小芯片和感应线圈。价格低廉、国内最普及的 EM ID 卡，大都为瑞士 EM 或台湾 GK 公司的 4100、4102 系列 IC 芯片 + 线圈 + 卡基封装而成。每张卡有且只有一个唯一的、不可更改和复制的 ID 内码（64 位 2 进制加密的永不重复的卡号),因其安全可靠、价格低廉而大量应用于身份识别、产品防伪等领域. 射频 ID 卡读卡器 读卡原理： 当卡片靠近读卡器时，读卡器与卡片之间通过内部的射频电路和感应天线感应，使读卡器获得特定的加密信号，进而翻译后成为某种格式的卡号，以某种通讯协议输出给目标设备（如电脑等）。 射频考勤机是应用于 125k 频率，完全自主知识产权设计，高性能，支持 EM-ID卡，普通 EM 卡可读取距离 500mm 以上，假如使用远距离卡，可以最大感应距离达到 1200mm它的优异性能主要有自动调谐和数字滤波，这些性能有效增加了读出距离并减少了杂讯振荡和干扰. 射频考勤机 DP 其数据输出格式有韦根 W26 、W34、RS485 和 RS232。除此之外,中距离读卡器所特有的抗干扰软件系统，使两台读卡器在非常接近的时候，依旧可以基本保持原有的工作状态，并不明显缩短距离。另外读卡器采纳环氧树脂完全密封，可以将恶劣环境的干扰降至最低限度. WIFI 设备服务器是基于 Uart 接口的符合 WIFI 无线网络标准的嵌入式模块，内置IEEE802。11 无线网络协议栈以及 TCP/IP 协议栈，能够实现串口 RS—232/RS－485 数据到无线网络之间的转换；通过 WIFI...
