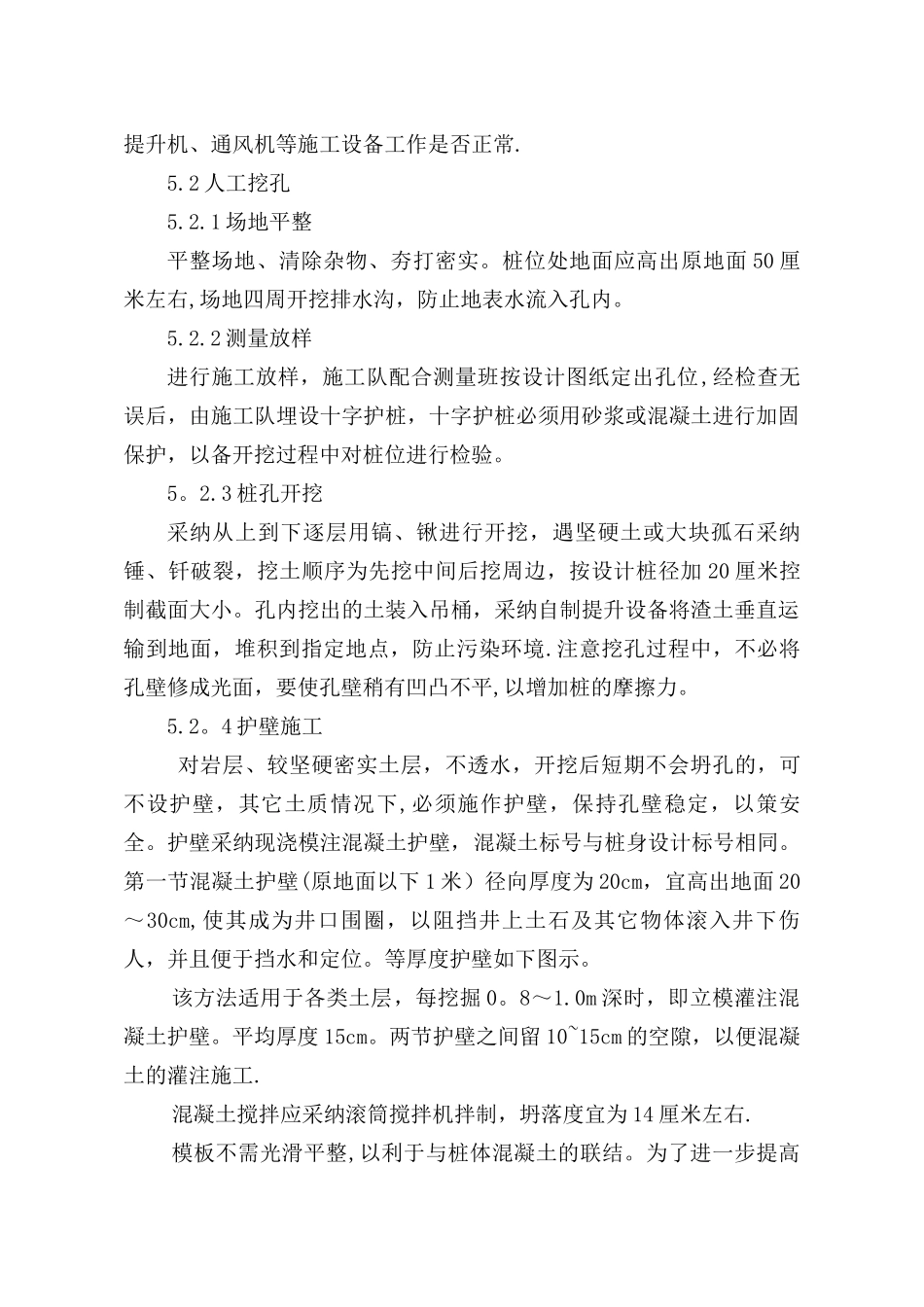

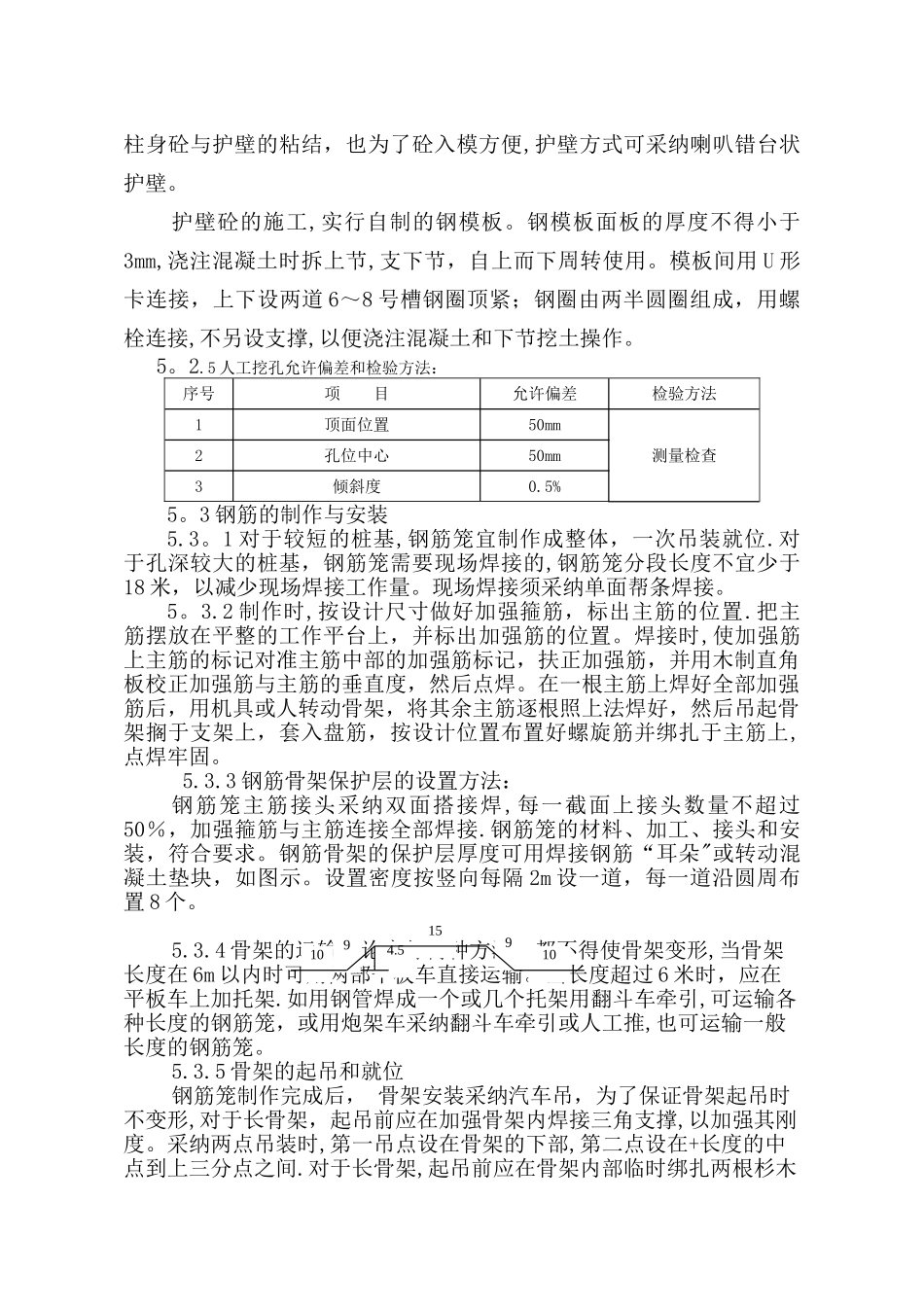

贵广铁路桥涵工程挖孔桩施工作业指导书1.适用范围适用于贵广铁路中铁五局第三项目部管段内无水、少水，孔壁不易坍塌、孔深少于20米的桩基施工.2.作业准备2.1内业技术准备 在开工前应组织相关技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题，熟悉法律规范和技术标准。应制定施工安全保证措施和应急预案.对施工人员进行技术交底，对参建施工人员进行上岗前技术培训，考核合格后持证上岗。2。2外业技术准备施工场地征地应完成,场地应平整.生活、生产房屋应修建完成，生活、办公设施应配齐，并能够满足主要管理、技术人员进场生活、办公需要.3。技术要求3。1挖孔前做好排水沟，防止雨水倒灌入开挖孔桩内.3.2锁口必须严格按要求做好，锁口顶面须高出施工平台不少于30cm。3.3出砟桶不宜装的太满，严禁冒尖装砟，以防掉渣伤人。3。4配齐通风设备，并保证工作正常。4.施工工序与工艺流程4。1 施工程序每根孔桩的施工为一个完整的作业流程。施工工序为：施工准备→测量放样→锁口施工→安装提升架→挖孔施工→钢筋笼安装→混凝土灌注4.2 工艺流程5。施工要求5.1 施工准备施工前对场地进行平整，做好防排水措施，选择好弃渣场地，检测平整场地井口开挖浇注井口砼安装提升架挖 孔移除挖孔设备制作提升井架浇注砼护壁桩位放样基底是否符合要求否是挖孔桩施工工艺流程图下笼、灌砼提升机、通风机等施工设备工作是否正常.5.2 人工挖孔5.2.1 场地平整平整场地、清除杂物、夯打密实。桩位处地面应高出原地面 50 厘米左右,场地四周开挖排水沟，防止地表水流入孔内。5.2.2 测量放样进行施工放样，施工队配合测量班按设计图纸定出孔位,经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或混凝土进行加固保护，以备开挖过程中对桩位进行检验。5。2.3 桩孔开挖采纳从上到下逐层用镐、锹进行开挖，遇坚硬土或大块孤石采纳锤、钎破裂，挖土顺序为先挖中间后挖周边，按设计桩径加 20 厘米控制截面大小。孔内挖出的土装入吊桶，采纳自制提升设备将渣土垂直运输到地面，堆积到指定地点，防止污染环境.注意挖孔过程中，不必将孔壁修成光面，要使孔壁稍有凹凸不平,以增加桩的摩擦力。5.2。4 护壁施工对岩层、较坚硬密实土层，不透水，开挖后短期不会坍孔的，可不设护壁，其它土质情况下,必须施作护壁，保持孔壁稳定，以策安全。护壁采纳现浇模注混凝土护壁，混凝土标号与桩身设计标号相同。第一节混凝土护壁(原地面以下 1 米...
